Разъём короб <200> — HITACHI ZX470H-3

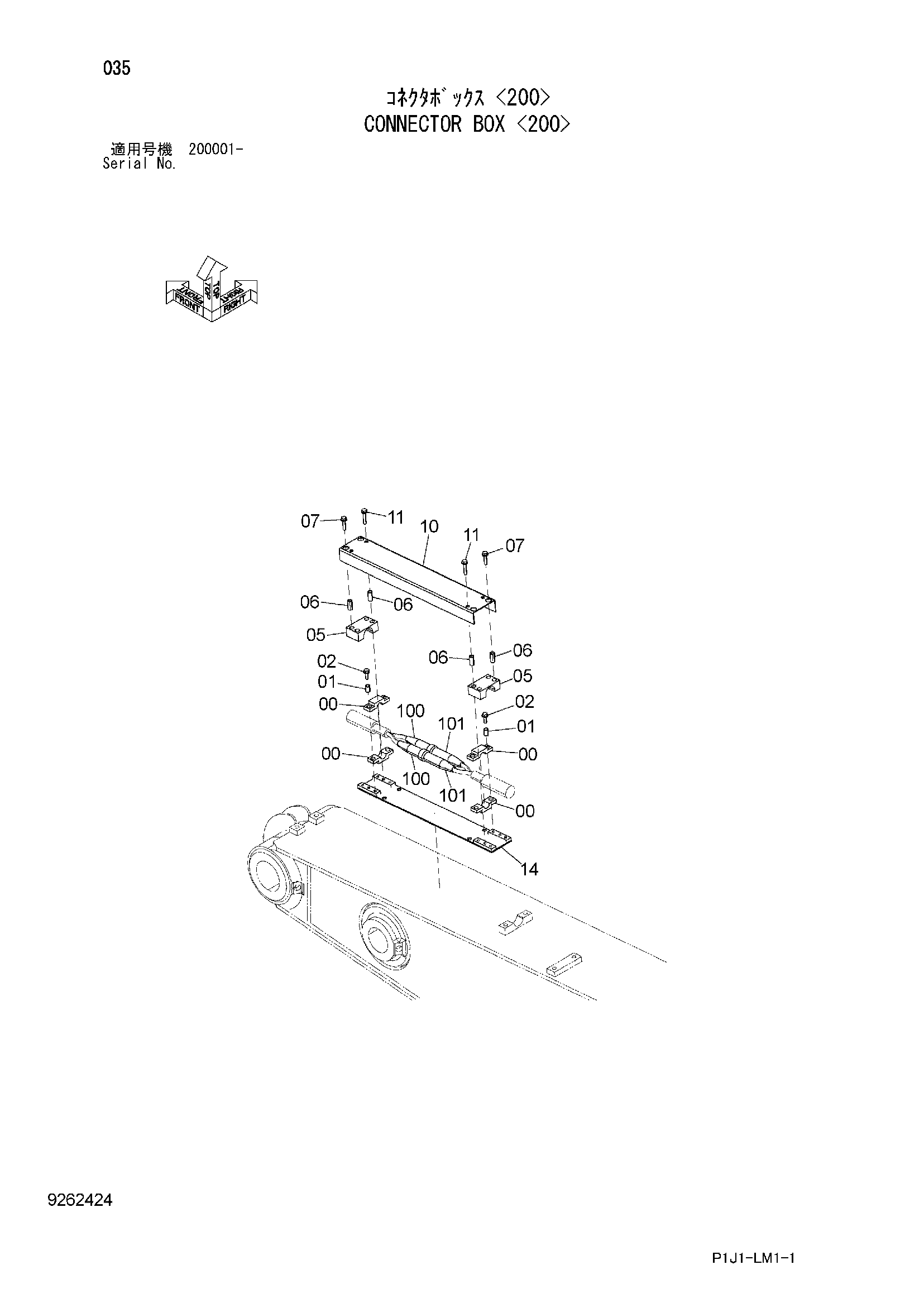

Заводская схема «Разъём короб <200>» для HITACHI ZX470H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4661509 | Хомут шланга | 4 |
| 01 | 4661510 | Проставка | 4 |
| 02 | J260825 | Болт с шайбой | 4 |
| 02A | J900825 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 05 | 4661508 | Хомут шланга | 2 |
| 06 | 4661511 | Проставка | 8 |
| 07 | J260835 | Болт с шайбой | 4 |
| 07A | J900835 | Болт | 1 |
| 07B | A590108 | Плоская шайба | 1 |
| 10 | 4661506 | Крышка | 1 |
| 11 | J260840 | Болт с шайбой | 4 |
| 11A | J900840 | Болт | 1 |
| 11B | A590108 | Плоская шайба | 1 |
| 14 | 9766959 | Кронштейн | 1 |
| 100 | 4664120 | Консент | 2 |
| 101 | 4664121 | Консент | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
