Гидроцилиндр ковша (экскаватор) — HITACHI ZX470H-3

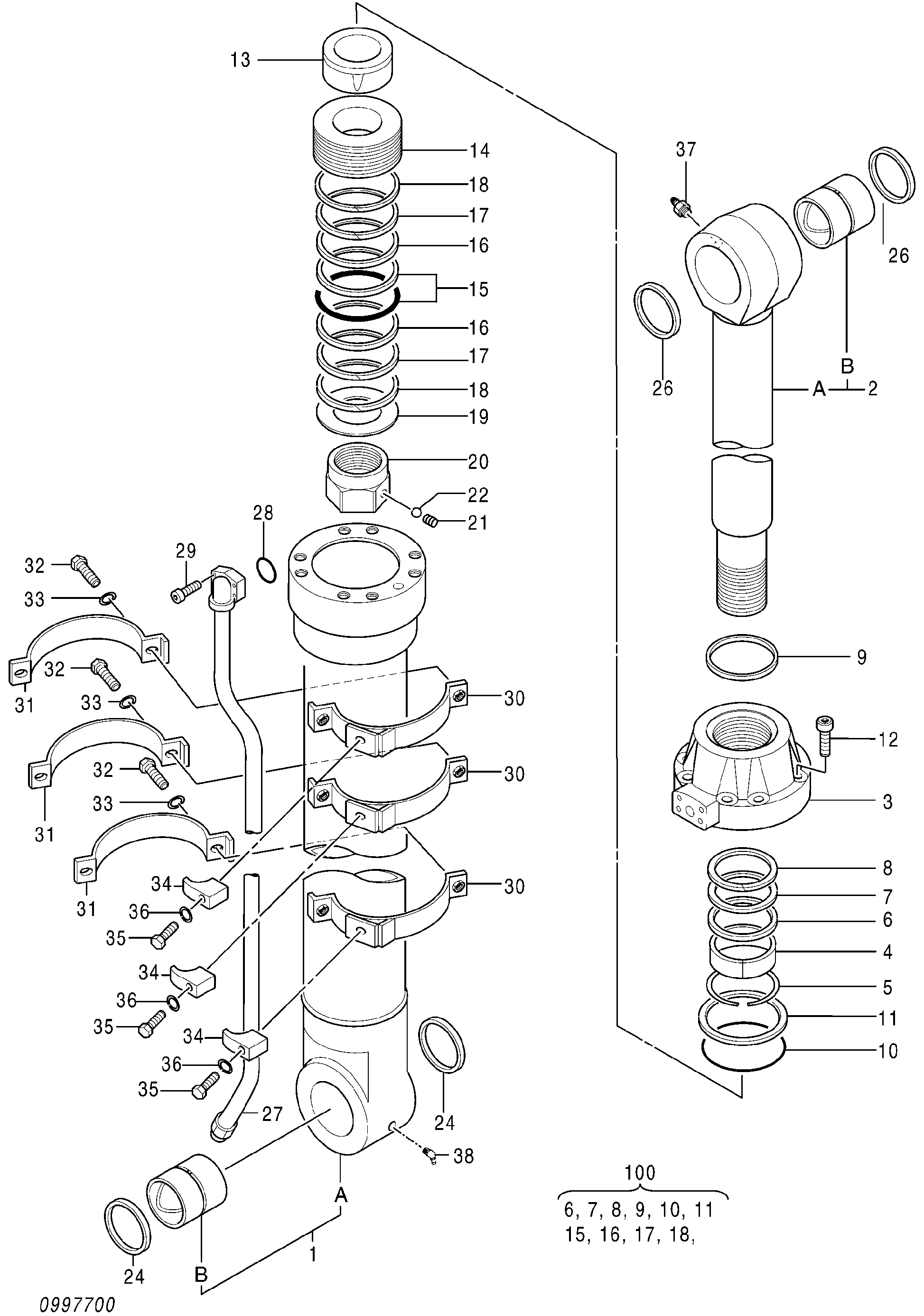

Заводская схема «Гидроцилиндр ковша (экскаватор)» для HITACHI ZX470H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4658553 | Гидроцилиндр ковша | 1 | |
| 1 | 0997701 | Труба гидроцилиндра | 1 |
| 1B | 0937502 | Втулка | 1 |
| 2 | 0937503 | Шток поршня в сборе | 1 |
| 2B | 0937504 | Втулка | 1 |
| 3 | 0997702 | Головка гидроцилиндра | 1 |
| 4 | 0309204 | Втулка | 1 |
| 5 | 0236905 | Стопорное кольцо | 1 |
| 6 | 0997703 | Кольцо | 1 |
| 7 | 0997704 | U-образная манжета | 1 |
| 8 | 0667405 | Опорное кольцо | 1 |
| 9 | 0481803 | Грязесъёмное кольцо | 1 |
| 10 | A811140 | Уплотнительное кольцо | 1 |
| 11 | 0962004 | Опорное кольцо | 1 |
| 12 | M342080 | Болт с внутренним шестигранником | 10 |
| 13 | 0850602 | Амортизирующий подшипник | 1 |
| 14 | 0937507 | Поршень | 1 |
| 15 | 0373411 | Уплотнительное кольцо | 1 |
| 16 | 0492208 | Опорное кольцо | 2 |
| 17 | 0962008 | Кольцо | 2 |
| 18 | 0373413 | Кольцо | 2 |
| 19 | 0836111 | Регулировочная шайба | 1 |
| 20 | 0836112 | Гайка | 1 |
| 21 | 0352715 | Установочный винт | 1 |
| 22 | 0104404 | Шарик | 1 |
| 24 | 4067901 | Пылезащитное уплотнение | 2 |
| 26 | 4074008 | Грязесъёмное кольцо | 2 |
| 27 | 0997705 | Трубка | 1 |
| 28 | 984614 | Уплотнительное кольцо | 1 |
| 29 | M341236 | Болт с внутренним шестигранником | 4 |
| 30 | 0880610 | Лента | 3 |
| 31 | 0373419 | Лента | 3 |
| 32 | J901035 | Болт | 6 |
| 33 | A590910 | Шайба | 6 |
| 34 | 0309219 | Хомут трубки | 3 |
| 35 | 0224115 | Болт | 3 |
| 36 | 0208516 | Пружинная шайба | 3 |
| 37 | J75481 | Пресс-маслёнка | 1 |
| 38 | 0271312 | Пресс-маслёнка | 1 |
| 100 | 4660570 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
