Гидролинии рабочего оборудования (вставка стрела) — HITACHI ZX470H-3

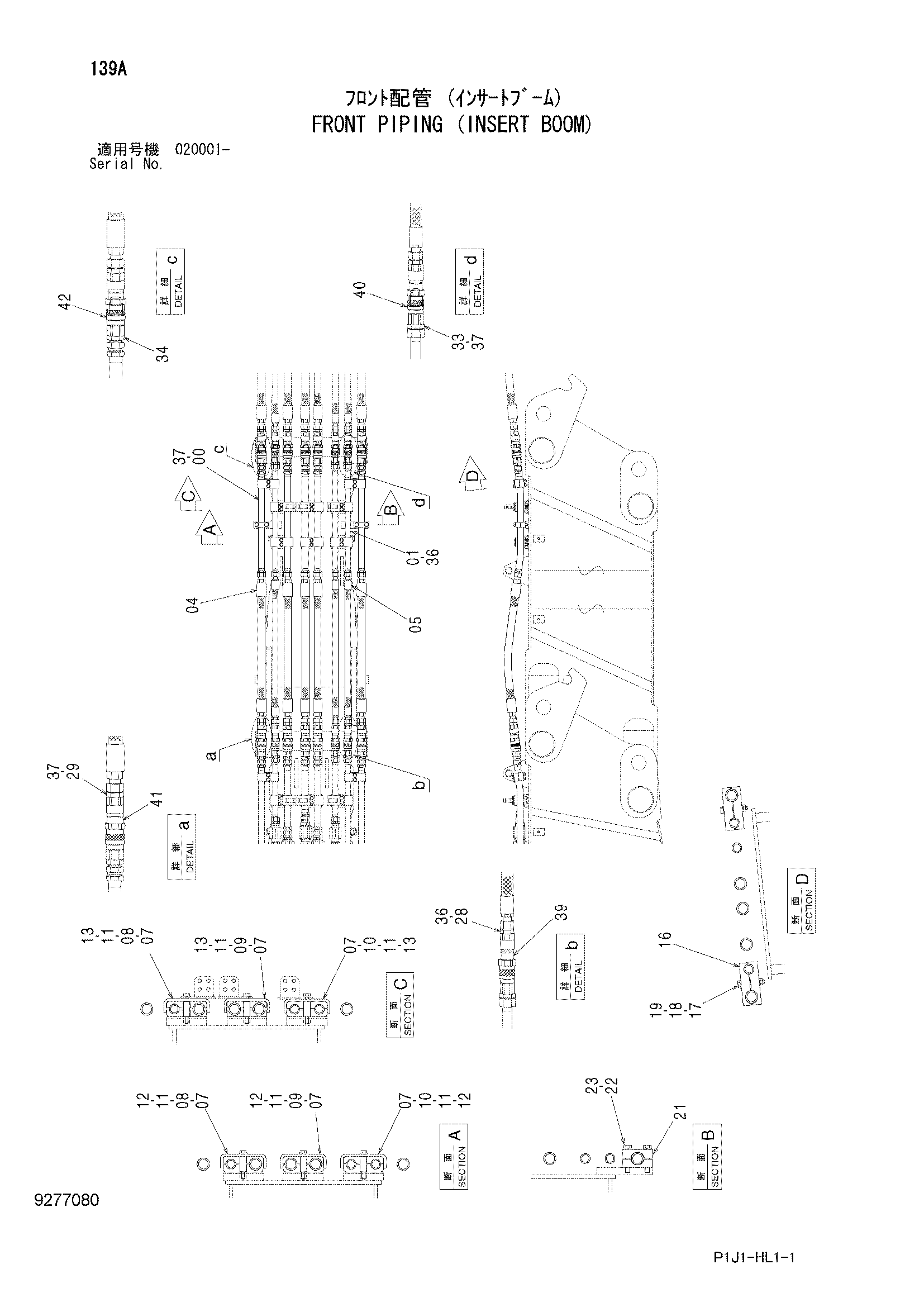

Заводская схема «Гидролинии рабочего оборудования (вставка стрела)» для HITACHI ZX470H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9767844 | Трубка | 5 |
| 01 | 9767845 | Трубка | 3 |
| 04 | 4669113 | Шланг | 5 |
| 05 | 4286851 | Шланг | 3 |
| 07 | 4304481 | Хомут трубки | 6 |
| 08 | 4304482 | Кланп | 4 |
| 09 | 4337125 | Хомут | 4 |
| 10 | 4669111 | Хомут | 4 |
| 11 | 4304539 | Проставка | 12 |
| 12 | J271290 | Болт с шайбой | 6 |
| 12A | J901290 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | J271295 | Болт с шайбой | 6 |
| 13A | J901295 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 16 | 4669112 | Хомут трубки | 4 |
| 17 | J271285 | Болт с шайбой | 4 |
| 17A | J901285 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 18 | J950012 | Гайка | 4 |
| 19 | A590912 | Пружинная шайба | 4 |
| 21 | 4610222 | Хомут трубки | 4 |
| 22 | J901685 | Болт | 4 |
| 23 | A590916 | Пружинная шайба | 4 |
| 28 | 4189535 | Адаптер | 3 |
| 28A | 4506429 | Уплотнительное кольцо | 1 |
| 29 | 4316041 | Адаптер | 5 |
| 29A | 970860 | Уплотнительное кольцо | 1 |
| 33 | 4207425 | Адаптер | 3 |
| 33A | 4506429 | Уплотнительное кольцо | 1 |
| 34 | 4042035 | Адаптер | 5 |
| 34A | 970860 | Уплотнительное кольцо | 1 |
| 36 | 4187328 | Уплотнительное кольцо | 6 |
| 37 | 4187329 | Уплотнительное кольцо | 13 |
| 39 | 4665538 | Самоуплотняющееся соединение | 3 |
| 40 | 4665539 | Самоуплотняющееся соединение | 3 |
| 41 | 4665540 | Самоуплотняющееся соединение | 5 |
| 42 | 4665541 | Самоуплотняющееся соединение | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
