Электрический тип управление детали — HITACHI ZX470H-3

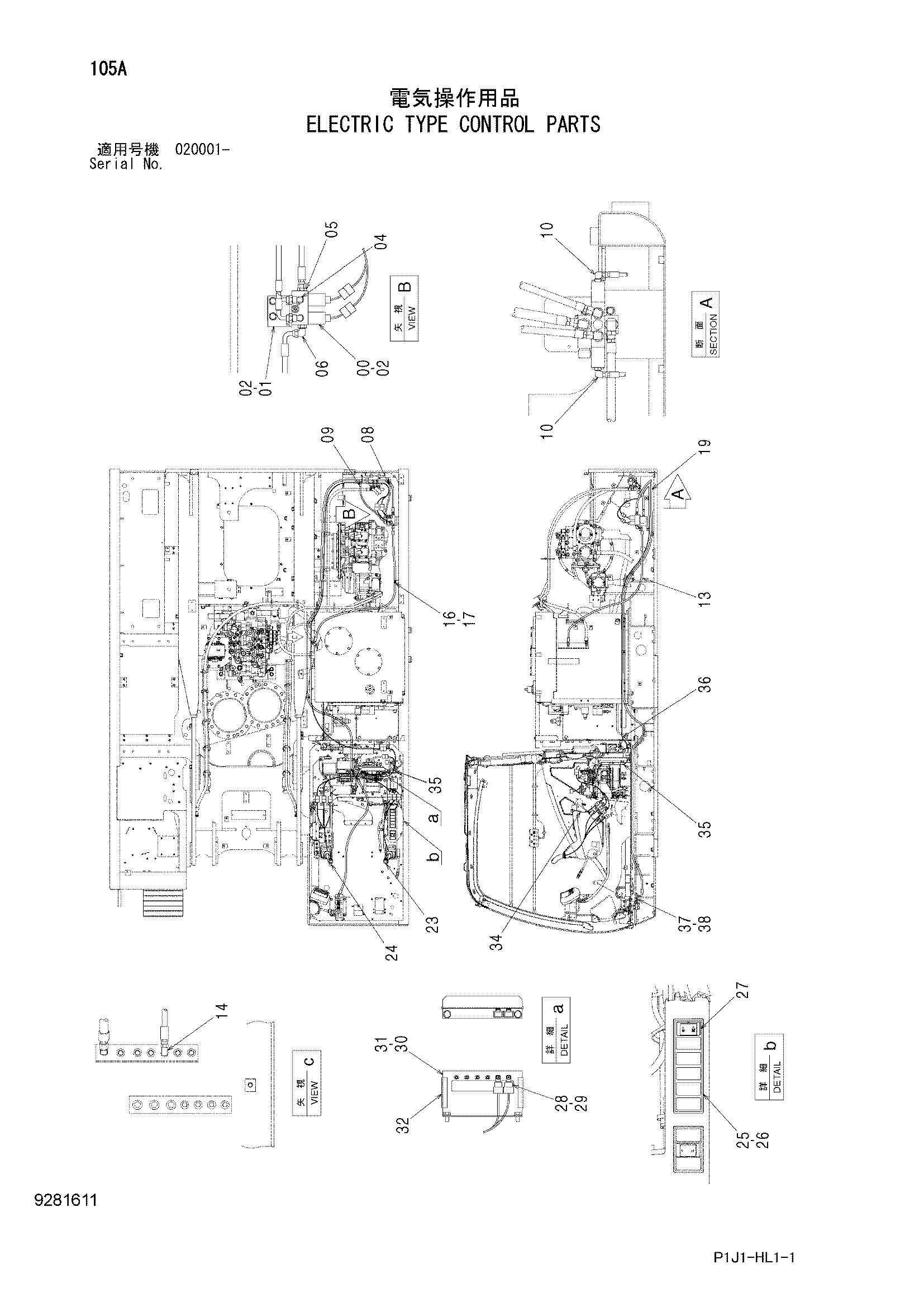

Заводская схема «Электрический тип управление детали» для HITACHI ZX470H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4463199 | Электромагнитный клапан | 1 |
| 01 | 4674516 | Кронштейн | 1 |
| 02 | J271020 | Болт с шайбой | 4 |
| 02A | J901020 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 04 | A852322 | Угловой штуцер | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852133 | Адаптер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | A852333 | Угловой штуцер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4452734 | Шланг | 1 |
| 09 | 4618606 | Шланг | 1 |
| 10 | A852322 | Угловой штуцер | 2 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4674610 | Шланг | 1 |
| 12 | A852433 | Тройник | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4436252 | Шланг | 1 |
| 14 | A852333 | Угловой штуцер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4190273 | Зажим | 2 |
| 17 | J271020 | Болт с шайбой | 2 |
| 17A | J901020 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 20 | 9761676 | Седло винта | 1 |
| 21 | 4198328 | Седло винта | 1 |
| 23 | 4650093 | Рукоятка | 1 |
| 24 | 4650094 | Рукоятка | 1 |
| 25 | 2053295 | Корпус(6) | 1 |
| 26 | 4620283 | Колпачок | 5 |
| 27 | 4651295 | Выключатель | 1 |
| 28 | 4414207 | Реле | 2 |
| 29 | J460616 | Винт с шайбой | 2 |
| 30 | 8101967 | Кронштейн | 1 |
| 31 | J271020 | Болт с шайбой | 2 |
| 31A | J901020 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 32 | 4649377 | Резиновая прокладка | 2 |
| 34 | 4651278 | Жгут проводов | 1 |
| 35 | 3107512 | Жгут проводов | 1 |
| 36 | 4651340 | Жгут проводов | 1 |
| 39 | 4411001 | Челночный клапан | 1 |
| 41 | 7053590 | Дополнительный рама | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
