Каталог запчастей HITACHI
011: Головка блока цилиндров — HITACHI ZX470H-3

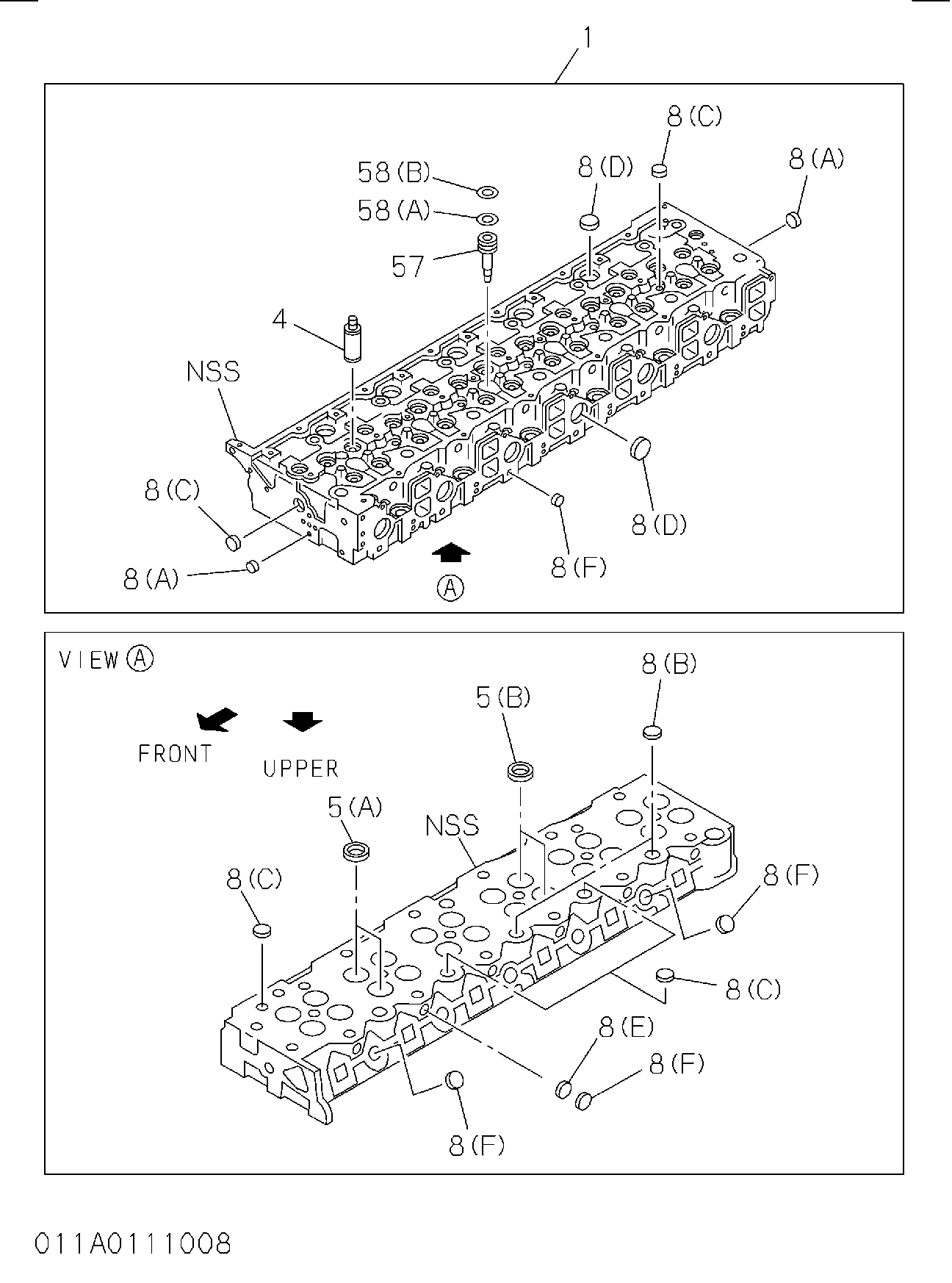

Заводская схема «011: Головка блока цилиндров» для HITACHI ZX470H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 1111109395 | Головка в сборе гидроцилиндр | 1 |
| 002 | 1111412654 | Прокладка гидроцилиндр HD | 1 |
| 003(A) | 0281810350 | Болт гидроцилиндр HD TO блок | 2 |
| 003(A) | 0281510350 | Болт гидроцилиндр HD TO блок | 2 |
| 003(B) | 0281862120 | Болт гидроцилиндр HD TO блок | 1 |
| 003(B) | 0281562120 | Болт гидроцилиндр HD TO блок | 1 |
| 003(C) | 1090701410 | Болт гидроцилиндр HD TO блок | 6 |
| 003(D) | 1090701420 | Болт гидроцилиндр HD TO блок | 20 |
| 004 | 1117210120 | Направляющая клапан | 24 |
| 005(A) | 1117110741 | Сиденье клапан вставка | 12 |
| 005(B) | 1117151091 | Сиденье клапан вставка | 12 |
| 008(A) | 5096000130 | Чашка сеалинг, водяной джаккет | 2 |
| 008(B) | 1096000122 | Чашка сеалинг, водяной джаккет | 2 |
| 008(C) | 1096000160 | Чашка сеалинг, водяной джаккет | 10 |
| 008(D) | 8942416370 | Чашка сеалинг, водяной джаккет | 18 |
| 008(E) | 5111290060 | Чашка сеалинг, водяной джаккет | 6 |
| 008(F) | 5112190080 | Чашка сеалинг, водяной джаккет | 12 |
| 009 | 1093090080 | Шпилька INL коллектор | 12 |
| 010 | 1825130443 | Пробка глов | 6 |
| 011 | 1197320371 | Разъём глов пробка | 1 |
| 012(A) | 1117770870 | Подвес ENG, RR | 1 |
| 012(B) | 1117771493 | Подвес ENG, RR | 2 |
| 014 | 1093021760 | Шпилька EXH коллектор | 18 |
| 023 | 1094400040 | Гайка кулачок кронштейн | 14 |
| 025 | 9992023140 | Пробка гидроцилиндр HD | 2 |
| 025 | 8980429440 | Пробка гидроцилиндр HD | 2 |
| 041(A) | 0281912200 | Болт ENG подвес | 2 |
| 041(A) | 0281612200 | Болт ENG подвес | 2 |
| 041(B) | 0281912500 | Болт ENG подвес | 4 |
| 041(B) | 0281612500 | Болт ENG подвес | 4 |
| 055 | 1095030320 | Шайба PL, гидроцилиндр HD TO блок | 26 |
| 057 | 1111290641 | Втулка форсунка держатель | 6 |
| 058(A) | 8972331260 | Прокладка втулка, форсунка держатель | 6 |
| 058(B) | 8972331270 | Прокладка втулка, форсунка держатель | 6 |
| 059 | 8973780211 | Направляющая бридге | 12 |
| 073 | 1096301410 | Прокладка пробка, HD | 2 |
| 095 | 1096234030 | Прокладка гидроцилиндр HD TO шестерня корпус | 1 |
| 097 | 1131190050 | Довел кулачок кронштейн комплект | 28 |
| 097 | 8981430370 | Довел кулачок кронштейн комплект | 28 |
| 098 | 8943973220 | Шпилька кулачок кронштейн | 14 |
| 103 | 1096040940 | Пробка HD | 1 |
| 104 | 1096300830 | Прокладка пробка | 1 |
| 138 | 1125233711 | Шестерня холостой ход | 1 |
| 180(A) | 8976087853 | Кронштейн комплект кулачок, гидроцилиндр HD | 1 |
| 180(B) | 8976087913 | Кронштейн комплект кулачок, гидроцилиндр HD | 6 |
| 181 | 1113100551 | Корпус головка шестерня | 1 |
| 182 | 9059210800 | Болт корпус | 7 |
| 183 | 1131190040 | Довел гидроцилиндр головка | 2 |
| 257 | 1093301080 | Втулка холостой ход шестерня | 1 |
| 257 | 8980811680 | Втулка холостой ход шестерня | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
