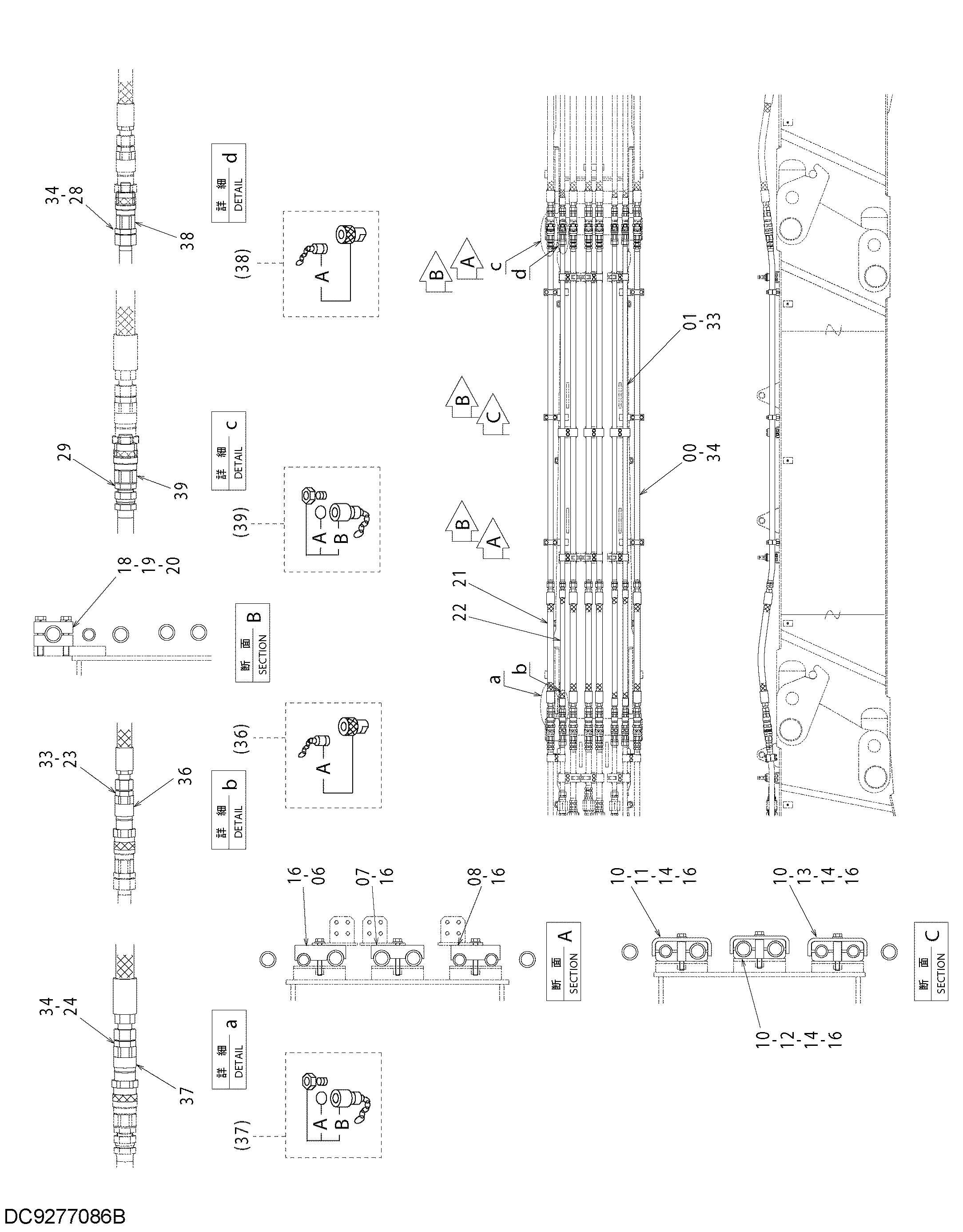

Гидролинии рабочего оборудования (4.0m вставка стрела) — HITACHI ZX470H-3
Заводская схема «Гидролинии рабочего оборудования (4.0m вставка стрела)» для HITACHI ZX470H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9767554 | Трубка | 5 |
| 01 | 9767555 | Трубка | 3 |
| 06 | 4249565 | Хомут трубки | 2 |
| 07 | 4205816 | Хомут трубки | 2 |
| 08 | 4487201 | Хомут трубки | 2 |
| 10 | 4304481 | Хомут трубки | 3 |
| 11 | 4304482 | Хомут | 2 |
| 12 | 4337125 | Хомут | 2 |
| 13 | 4669111 | Хомут | 2 |
| 14 | 4304539 | Проставка | 6 |
| 16 | J271290 | Болт с шайбой | 18 |
| 16A | J901290 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 18 | 4610222 | Хомут трубки | 12 |
| 19 | J901695 | Болт | 12 |
| 20 | A590916 | Пружинная шайба | 12 |
| 21 | 4648034 | Шланг | 5 |
| 22 | 4648033 | Шланг | 3 |
| 23 | 4189535 | Адаптер | 3 |
| 23A | 4506429 | Уплотнительное кольцо | 1 |
| 24 | 4316041 | Адаптер | 5 |
| 24A | 970860 | Уплотнительное кольцо | 1 |
| 28 | 4207425 | Адаптер | 3 |
| 28A | 4506429 | Уплотнительное кольцо | 1 |
| 29 | 4042035 | Адаптер | 5 |
| 29A | 970860 | Уплотнительное кольцо | 1 |
| 33 | 4187328 | Уплотнительное кольцо | 6 |
| 34 | 4187329 | Уплотнительное кольцо | 13 |
| 36 | 4665538 | Самоуплотняющееся соединение | 3 |
| 36A | 4715747 | Колпачок | 1 |
| 37 | 4665539 | Самоуплотняющееся соединение | 3 |
| 37A | 4707790 | Уплотнительное кольцо | 1 |
| 37B | 4715748 | Колпачок | 1 |
| 38 | 4665540 | Самоуплотняющееся соединение | 5 |
| 38A | 4719674 | Колпачок | 1 |
| 39 | 4665541 | Самоуплотняющееся соединение | 5 |
| 39A | 4707791 | Уплотнительное кольцо | 1 |
| 39B | 4719675 | Колпачок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
