Пилотные гидролинии (правый педаль)(двойной)(гидроножницы) — HITACHI ZX470H-3

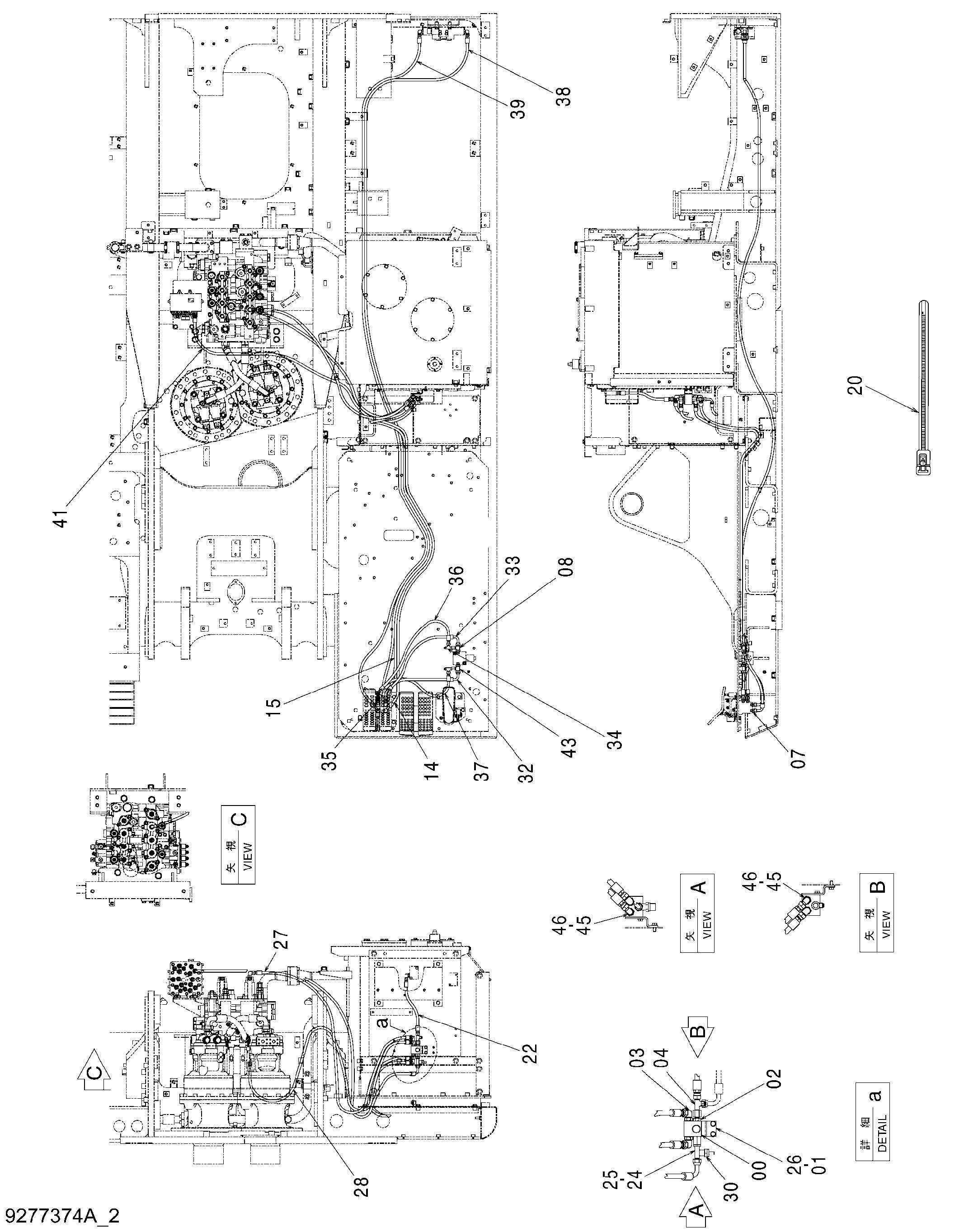

Заводская схема «Пилотные гидролинии (правый педаль)(двойной)(гидроножницы)» для HITACHI ZX470H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4330230 | Челночный клапан | 1 |
| 01 | J260820 | Болт с шайбой | 4 |
| 01A | J900820 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 02 | A852123 | Адаптер | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | A852333 | Угловой штуцер | 2 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4246672 | Соединительный штуцер | 1 |
| 07 | A852123 | Адаптер | 4 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852433 | Тройник | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4670274 | Шланг | 1 |
| 15 | 4670275 | Шланг | 1 |
| 20 | 4055311 | Ленточный зажим | 10 |
| 22 | 4613763 | Шланг | 1 |
| 24 | 4400485 | Переходник | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4426086 | Тройник | 1 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 4671495 | Кронштейн | 1 |
| 27 | 4671835 | Шланг | 1 |
| 28 | 4671834 | Шланг | 1 |
| 30 | 4436535 | Датчик давления | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4648204 | Шланг | 1 |
| 33 | 4648205 | Шланг | 1 |
| 34 | 4246672 | Соединительный штуцер | 2 |
| 35 | A852123 | Адаптер | 4 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 4674020 | Шланг | 1 |
| 37 | 4480020 | Шланг | 1 |
| 38 | 9234378 | Шланг в сборе | 1 |
| 38A | 4613567 | Шланг | 1 |
| 38B | 4327293 | Защитный кожух | 12 |
| 39 | 9234379 | Шланг в сборе | 1 |
| 39A | 4476543 | Шланг | 1 |
| 39B | 4327293 | Защитный кожух | 12 |
| 41 | 4713907 | Шланг | 1 |
| 43 | 4367031 | Фильтр | 1 |
| 43A | 4509180 | Уплотнительное кольцо | 1 |
| 45 | 4239976 | Унион S | 2 |
| 46 | A852133 | Адаптер | 2 |
| 46A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
