Позиционирование гидроцилиндр (правый) — HITACHI ZX470H-3

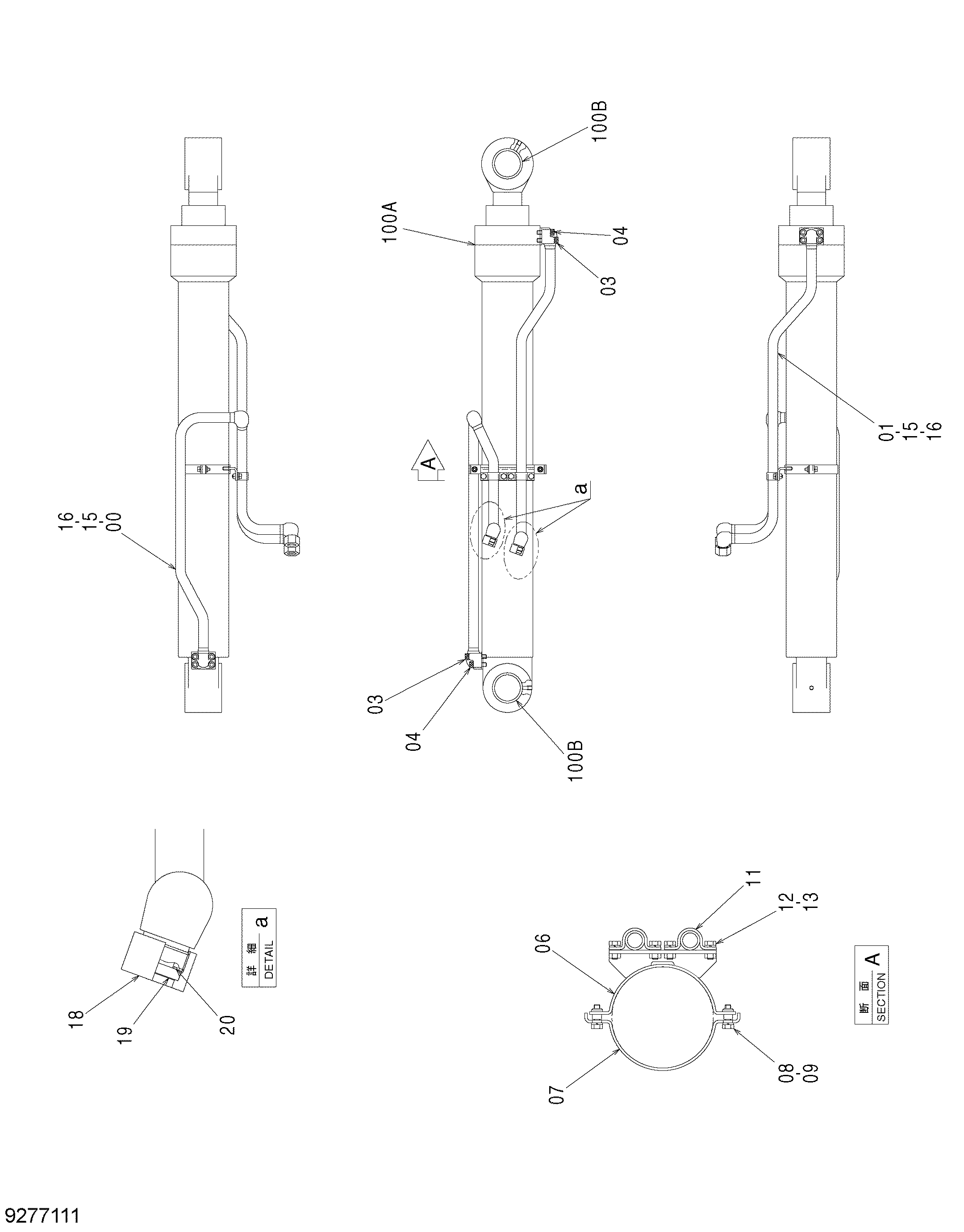

Заводская схема «Позиционирование гидроцилиндр (правый)» для HITACHI ZX470H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8109204 | Трубка | 1 |
| 01 | 8109205 | Трубка | 1 |
| 03 | M341260 | Болт с внутренним шестигранником | 4 |
| 04 | M341245 | Болт с внутренним шестигранником | 4 |
| 06 | 8104453 | Хомут | 1 |
| 07 | 3107886 | Хомут | 1 |
| 08 | J901035 | Болт | 2 |
| 09 | A590910 | Пружинная шайба | 2 |
| 11 | 4174241 | Хомут трубки | 2 |
| 12 | J901025 | Болт | 4 |
| 13 | A590910 | Пружинная шайба | 4 |
| 15 | A811035 | Уплотнительное кольцо | 2 |
| 16 | 4187328 | Уплотнительное кольцо | 2 |
| 18 | 4188138 | Гайка | 2 |
| 19 | 4189095 | Колпачок | 2 |
| 20 | 4187328 | Уплотнительное кольцо | 2 |
| 100 | 9275939 | Гидроцилиндр. позиционирование | 1 |
| 100A | 4668006 | Гидроцилиндр | 1 |
| 100B | 4397790 | Втулка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
