Каталог запчастей HITACHI
Передний детали (рукоять)<450> — HITACHI ZX470H-3

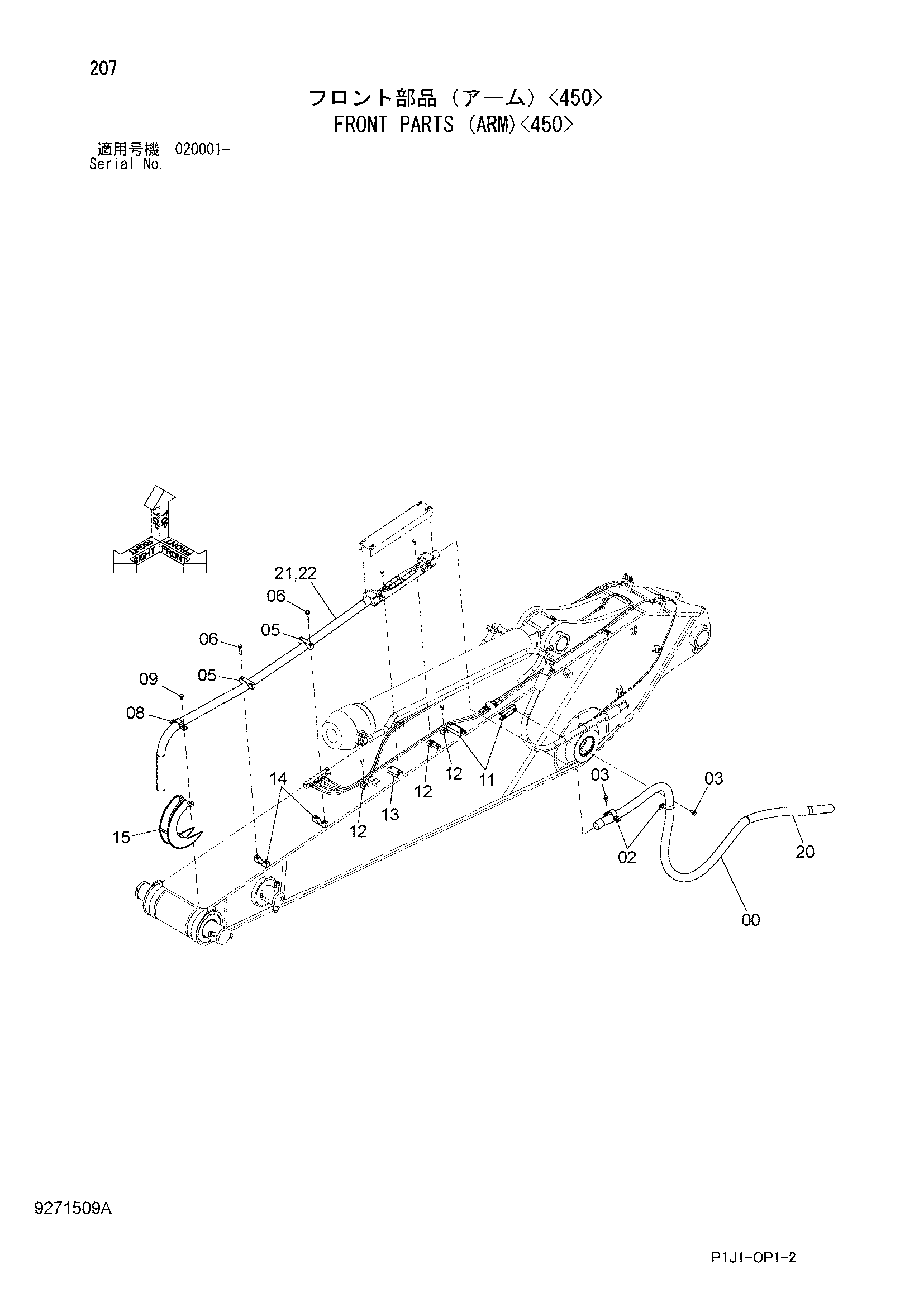

Заводская схема «Передний детали (рукоять)<450>» для HITACHI ZX470H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4663355 | Шланг (30KVA) | 1 |
| 02 | 4663519 | Хомут трубки | 2 |
| 03 | J271230 | Болт с шайбой | 4 |
| 03A | J901230 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 05 | 4641366 | Хомут трубки | 2 |
| 06 | J271260 | Болт с шайбой | 4 |
| 06A | J901260 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 08 | 4662693 | Хомут | 1 |
| 09 | J271220 | Болт с шайбой | 2 |
| 09A | J901220 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 11 | 9767156 | Седло винта | 2 |
| 12 | 9761676 | Седло винта | 3 |
| 13 | 9766720 | Седло винта | 1 |
| 14 | 4663655 | Седло винта | 2 |
| 15 | 8107421 | Кронштейн | 1 |
| 20 | 4422624 | Трос кабтйре (30KVA) | 1 |
| 21 | 4705571 | Трос кабтйре | 1 |
| 22 | 4705570 | Шланг (диаметр. 1800-) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
