Експансион трубопроводы (1) — HITACHI ZX470H-3

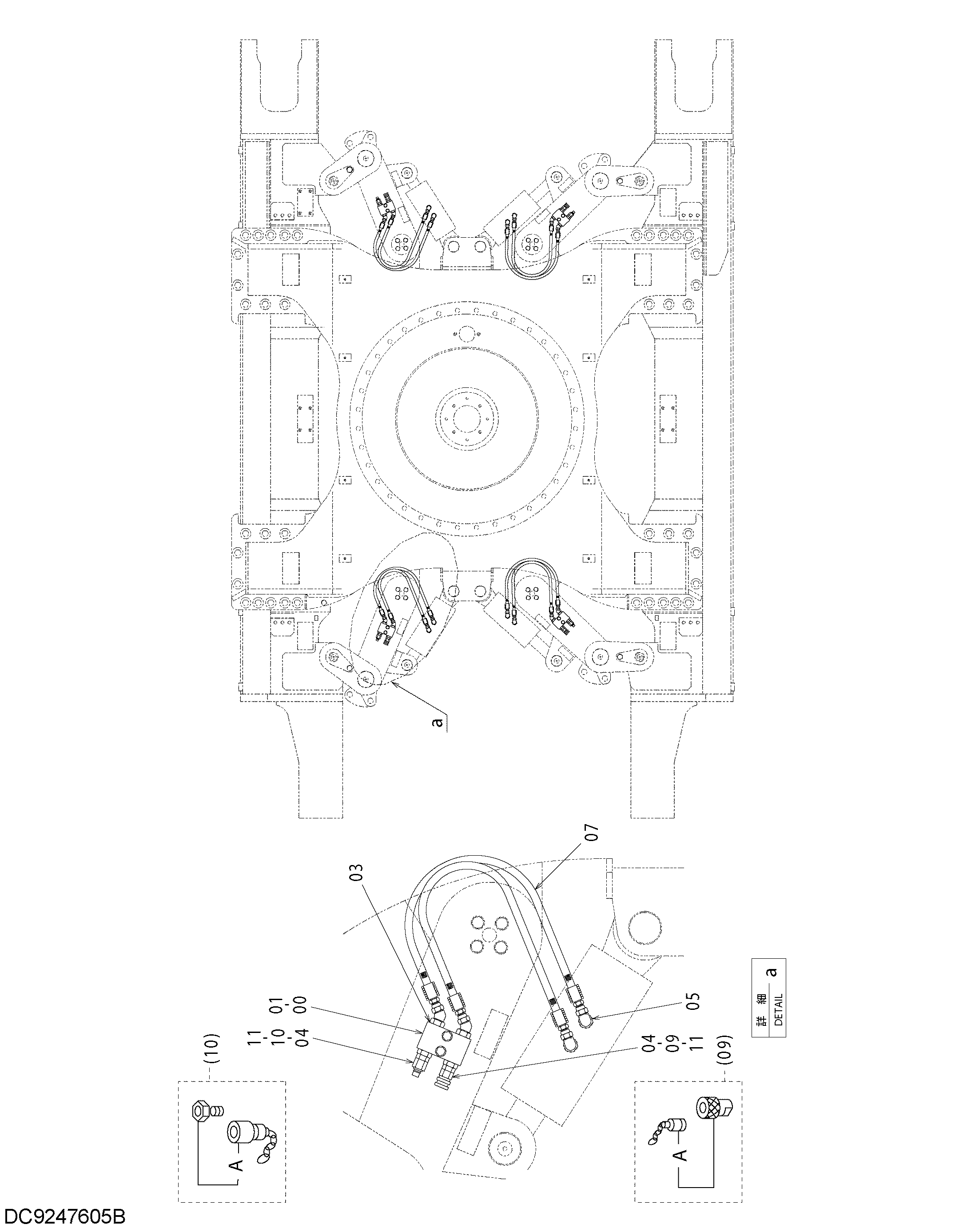

Заводская схема «Експансион трубопроводы (1)» для HITACHI ZX470H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4352253 | Блок | 4 |
| 01 | J271055 | Болт с шайбой | 8 |
| 01A | J901055 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | A852243 | Угловой штуцер | 8 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4229542 | Адаптер | 8 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 04B | 4506418 | Уплотнительное кольцо | 1 |
| 05 | A852243 | Угловой штуцер | 8 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4623354 | Шланг | 8 |
| 09 | 4618045 | Самоуплотняющееся соединение | 4 |
| 09A | 4683179 | Колпачок быстросъёмное устройство | 1 |
| 09A | Y00001710 | Колпачок | 1 |
| 10 | 4618046 | Самоуплотняющееся соединение | 4 |
| 10A | 4683181 | Колпачок быстросъёмное устройство | 1 |
| 10A | YA00001711 | Колпачок | 1 |
| 12 | 4055311 | Ленточный зажим | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
