Трубопроводы системы смазки (стрела 11.5m) — HITACHI ZX470H-3

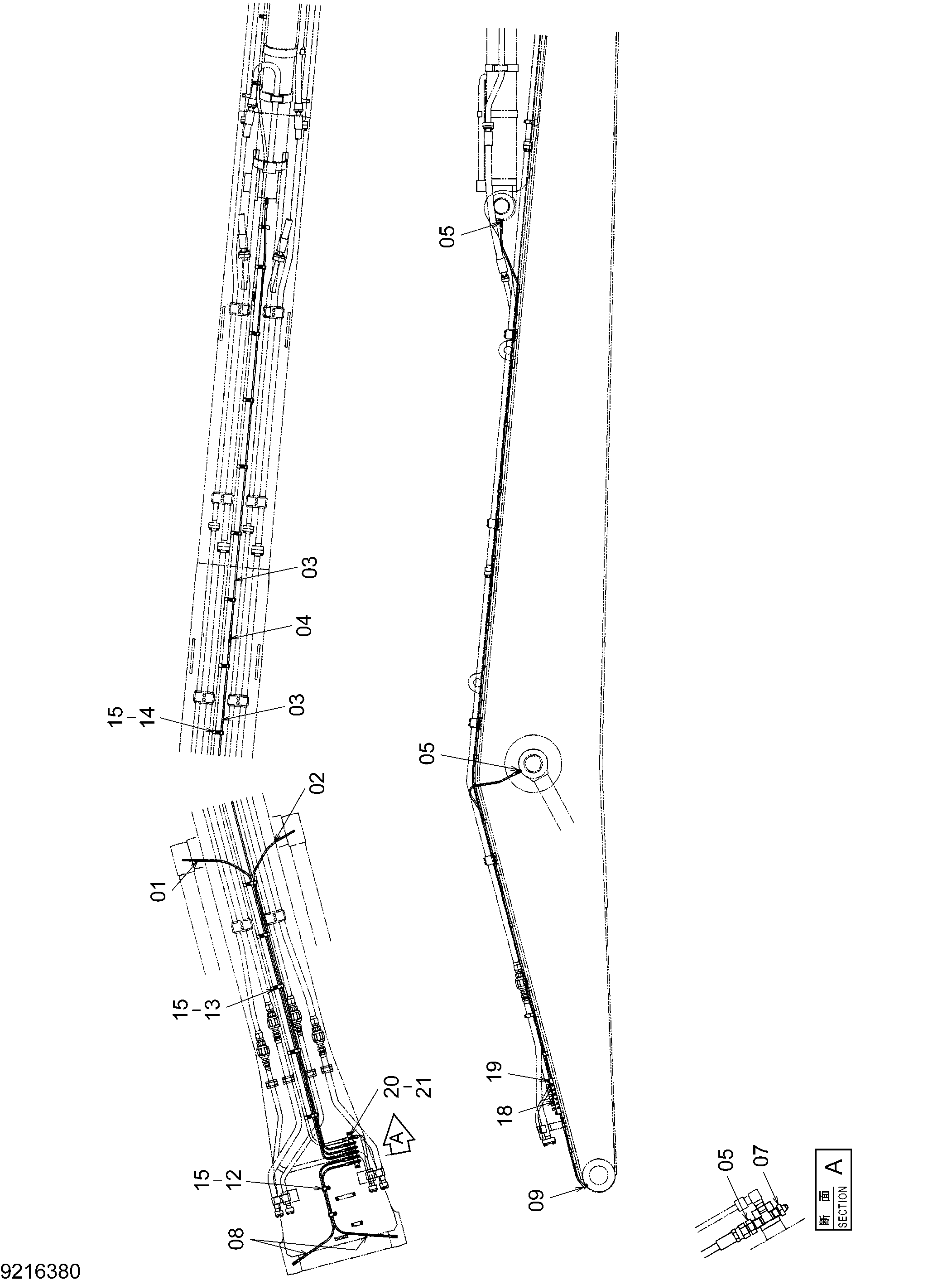

Заводская схема «Трубопроводы системы смазки (стрела 11.5m)» для HITACHI ZX470H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4218064 | Нейлоновый шланг | 1 |
| 02 | 4297236 | Нейлоновый шланг | 1 |
| 03 | 4391322 | Нейлоновый шланг | 2 |
| 04 | 4320056 | Адаптер | 1 |
| 05 | 4154651 | Адаптер | 8 |
| 07 | J75482 | Пресс-маслёнка | 5 |
| 08 | 4317872 | Нейлоновый шланг | 2 |
| 09 | 4154656 | Угловой штуцер | 2 |
| 12 | 4192018 | Зажим | 2 |
| 13 | 4252877 | Зажим | 5 |
| 14 | 4190261 | Зажим | 8 |
| 15 | J271025 | Болт с шайбой | 15 |
| 15A | J901025 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 18 | 4646046 | Блок | 1 |
| 19 | J271050 | Болт с шайбой | 2 |
| 19A | J901050 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | 94-2022 | Пробка | 6 |
| 21 | 94-2023 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
