Пилотные гидролинии (удлинённый вылет демонтажный передний) — HITACHI ZX470H-3

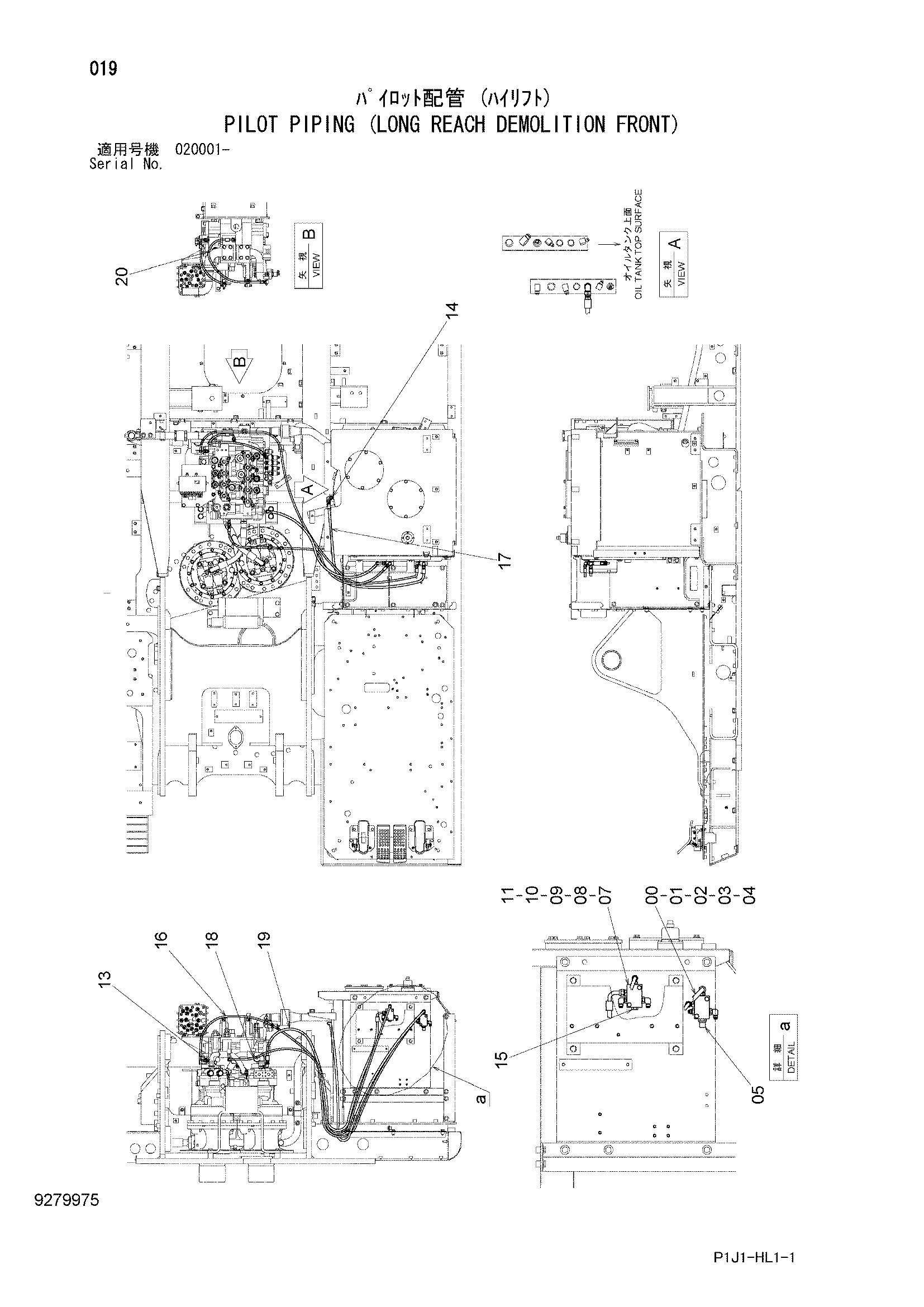

Заводская схема «Пилотные гидролинии (удлинённый вылет демонтажный передний)» для HITACHI ZX470H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4411004 | Челночный клапан | 1 |
| 01 | J260845 | Болт с шайбой | 2 |
| 01A | J900845 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 02 | A852323 | Угловой штуцер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | A852123 | Адаптер | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | A852322 | Угловой штуцер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4436535 | Датчик давления | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4411004 | Челночный клапан | 1 |
| 08 | J260845 | Болт с шайбой | 2 |
| 08A | J900845 | Болт | 1 |
| 08B | A590108 | Плоская шайба | 1 |
| 09 | A852323 | Угловой штуцер | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852123 | Адаптер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | A852322 | Угловой штуцер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 13 | A852122 | Адаптер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | A852323 | Угловой штуцер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A885002 | Пробка | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4671839 | Шланг | 1 |
| 17 | 4671843 | Шланг | 1 |
| 18 | 4671840 | Шланг | 1 |
| 19 | 4671841 | Шланг | 1 |
| 20 | 4613772 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
