Гидроцилиндр ковша — HITACHI ZX470H-3

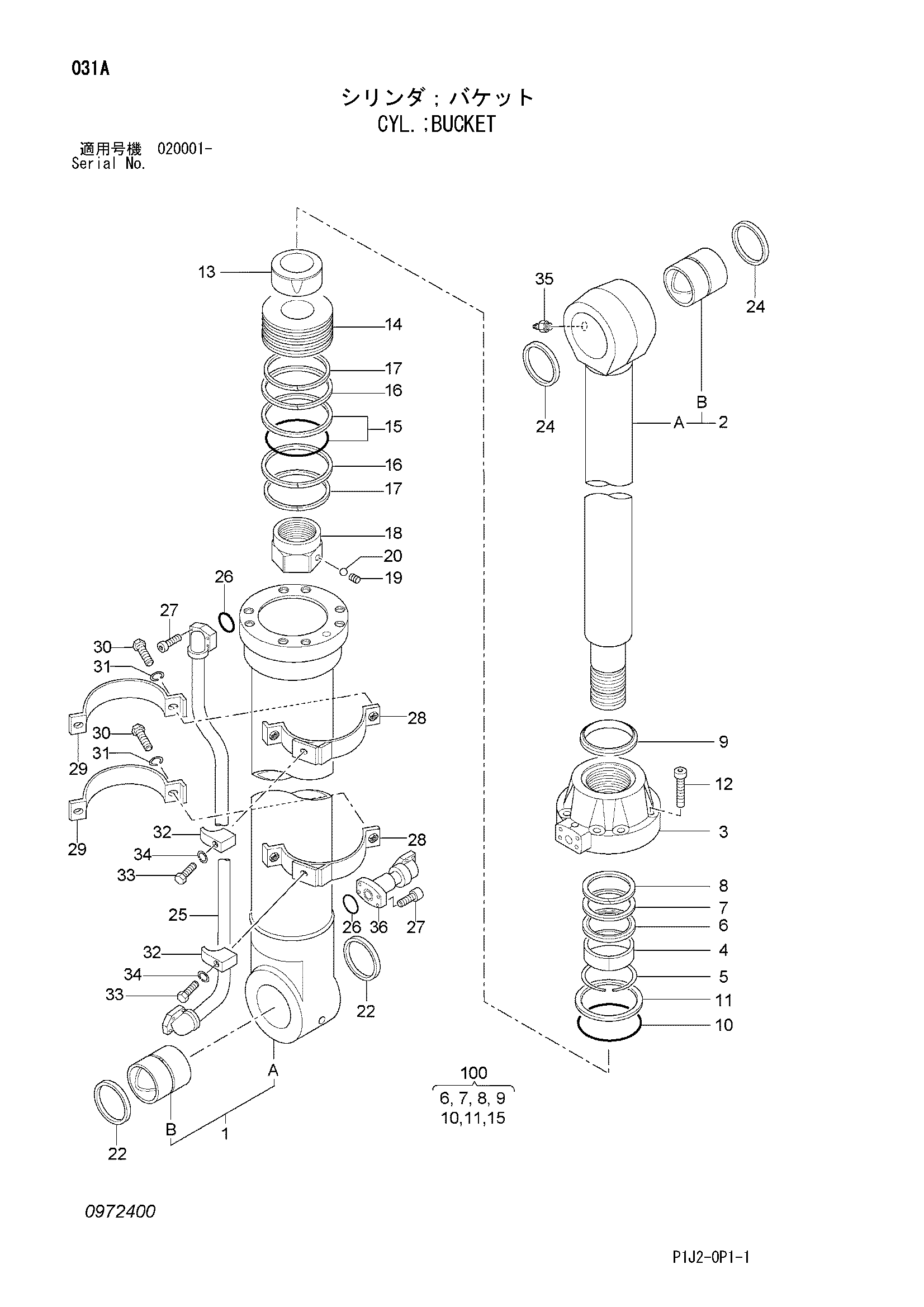

Заводская схема «Гидроцилиндр ковша» для HITACHI ZX470H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4637754 | Гидроцилиндр ковша | 1 | |
| 1-24 | 4653045 | Гидроцилиндр. (пипелесс) | 1 |
| 1 | 0704401 | Трубка гидроцилиндр.в сборе | 1 |
| 1B | 0352905 | Втулка пальца | 1 |
| 2 | 0972401 | Шток поршня в сборе | 1 |
| 2B | 0420102 | Втулка пальца | 1 |
| 3 | 0972402 | Головка гидроцилиндра | 1 |
| 4 | 0450506 | Втулка | 1 |
| 5 | 0133103 | Стопорное кольцо | 1 |
| 6 | 0450518 | Кольцо | 1 |
| 7 | 0972403 | U-образная манжета | 1 |
| 8 | 0262403 | Опорное кольцо | 1 |
| 9 | 0450519 | Грязесъёмное кольцо | 1 |
| 10 | A811160 | Уплотнительное кольцо | 1 |
| 11 | 4170546 | Опорное кольцо | 1 |
| 12 | 0191412 | Болт с внутренним шестигранником | 8 |
| 13 | 0704404 | Амортизирующий подшипник | 1 |
| 14 | 0704405 | Поршень | 1 |
| 15 | 4170547 | Кольцо уплотнение в сборе | 1 |
| 16 | 0972106 | Направляющее кольцо | 2 |
| 17 | 0259307 | Направляющее кольцо | 2 |
| 18 | 0972404 | Гайка | 1 |
| 19 | 0353012 | Установочный винт | 1 |
| 20 | 0353011 | Стальной шарик | 1 |
| 22 | 0420403 | Грязесъёмное кольцо | 2 |
| 24 | 4337631 | Грязесъёмное кольцо | 2 |
| 25 | 0420404 | Трубка | 1 |
| 26 | 984614 | Уплотнительное кольцо | 2 |
| 27 | M341240 | Болт с внутренним шестигранником | 8 |
| 28 | 0875612 | Лента | 2 |
| 29 | 0352721 | Лента | 2 |
| 30 | J901035 | Болт | 4 |
| 31 | A590910 | Шайба | 4 |
| 32 | 0309219 | Хомут трубки | 2 |
| 33 | J901265 | Болт | 2 |
| 34 | A590912 | Пружинная шайба | 2 |
| 35 | J75481 | Пресс-маслёнка | 1 |
| 36 | 0420405 | Соединение | 1 |
| 100 | 4653042 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
