Шланг защита от разрыва клапан трубопроводы (0.9m центральный стрела)[EU] — HITACHI ZX470H-3
Заводская схема «Шланг защита от разрыва клапан трубопроводы (0.9m центральный стрела)[EU]» для HITACHI ZX470H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

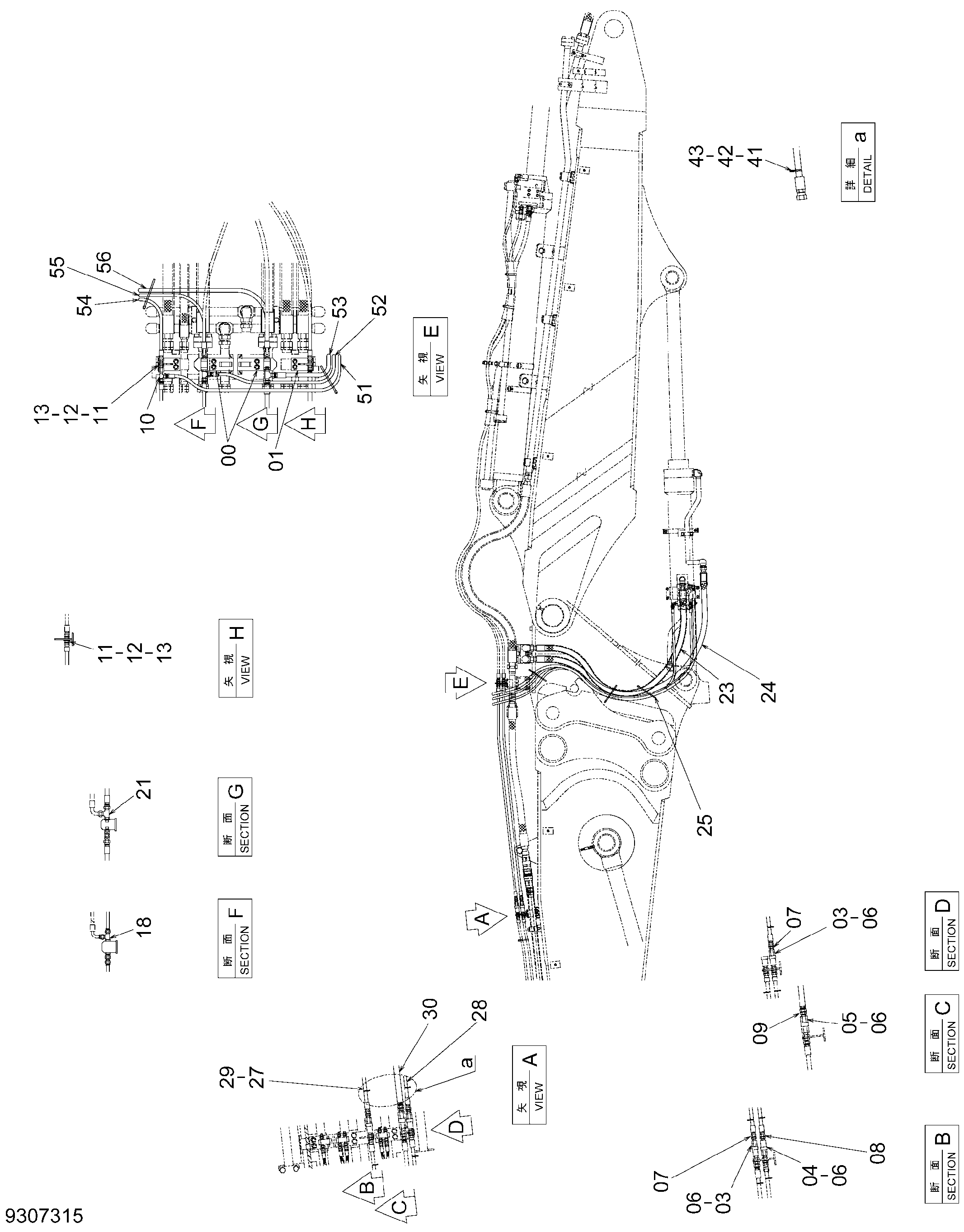

![Схема Шланг защита от разрыва клапан трубопроводы (0.9m центральный стрела)[EU] HITACHI ZX470H-3](/catalog-drawings/e3/e364bc8b-2f26-48a9-afa1-6838a8552216.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8116116 | Блок | 2 |
| 01 | 8117927 | Блок | 2 |
| 03 | 4166109 | Самоуплотняющееся соединение | 2 |
| 04 | 4166236 | Самоуплотняющееся соединение | 1 |
| 05 | 4166235 | Самоуплотняющееся соединение | 1 |
| 05A | YA00013963 | Пылезащитный колпачок | 1 |
| 06 | 4654945 | Ленточный зажим | 4 |
| 07 | 4154652 | Адаптер | 2 |
| 08 | 94-1302 | Адаптер | 1 |
| 09 | 4154653 | Адаптер | 1 |
| 10 | 4246672 | Соединительный штуцер | 1 |
| 11 | 4202532 | Адаптер | 2 |
| 12 | 4202531 | Гайка | 2 |
| 13 | A590116 | Плоская шайба | 2 |
| 18 | 4190267 | Тройник | 2 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | A852434 | Тройник | 2 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4644098 | Шланг | 2 |
| 24 | 4400853 | Шланг | 2 |
| 25 | 4121859 | Ленточный зажим | 8 |
| 27 | 9309371 | Шланг в сборе | 1 |
| 27A | 4707753 | Шланг | 1 |
| 27B | 4327293 | Защитный кожух | 4 |
| 28 | 9309372 | Шланг в сборе | 1 |
| 28A | 4707754 | Шланг | 1 |
| 28B | 4327293 | Защитный кожух | 4 |
| 29 | 9309373 | Шланг в сборе | 1 |
| 29A | 4707755 | Шланг | 1 |
| 29B | 4327293 | Защитный кожух | 4 |
| 30 | 9309374 | Шланг в сборе | 1 |
| 30A | 4327899 | Шланг | 1 |
| 30B | 4327293 | Защитный кожух | 4 |
| 41 | 4629642 | Ленточный зажим | 6 |
| 42 | 4629641 | Ленточный зажим | 2 |
| 43 | 4629639 | Ленточный зажим | 6 |
| 51 | 9306094 | Шланг в сборе | 1 |
| 51A | 4703931 | Шланг | 1 |
| 51B | 4327293 | Защитный кожух | 5 |
| 52 | 9331237 | Шланг в сборе | 1 |
| 52A | 4732605 | Шланг | 1 |
| 52B | 4327293 | Защитный кожух | 7 |
| 53 | 9303951 | Шланг в сборе | 1 |
| 53A | 4467869 | Шланг | 1 |
| 53B | 4327293 | Защитный кожух | 4 |
| 54 | 9293743 | Шланг в сборе | 1 |
| 54A | 4688304 | Шланг | 1 |
| 54B | 4327293 | Защитный кожух | 7 |
| 55 | 9331235 | Шланг в сборе | 1 |
| 55A | 4732590 | Шланг | 1 |
| 55B | 4327293 | Защитный кожух | 8 |
| 56 | 9331236 | Шланг в сборе | 1 |
| 56A | 4732604 | Шланг | 1 |
| 56B | 4327293 | Защитный кожух | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
