Основные гидролинии (многофункциональный назначение стрела)(1) — HITACHI ZX470H-3

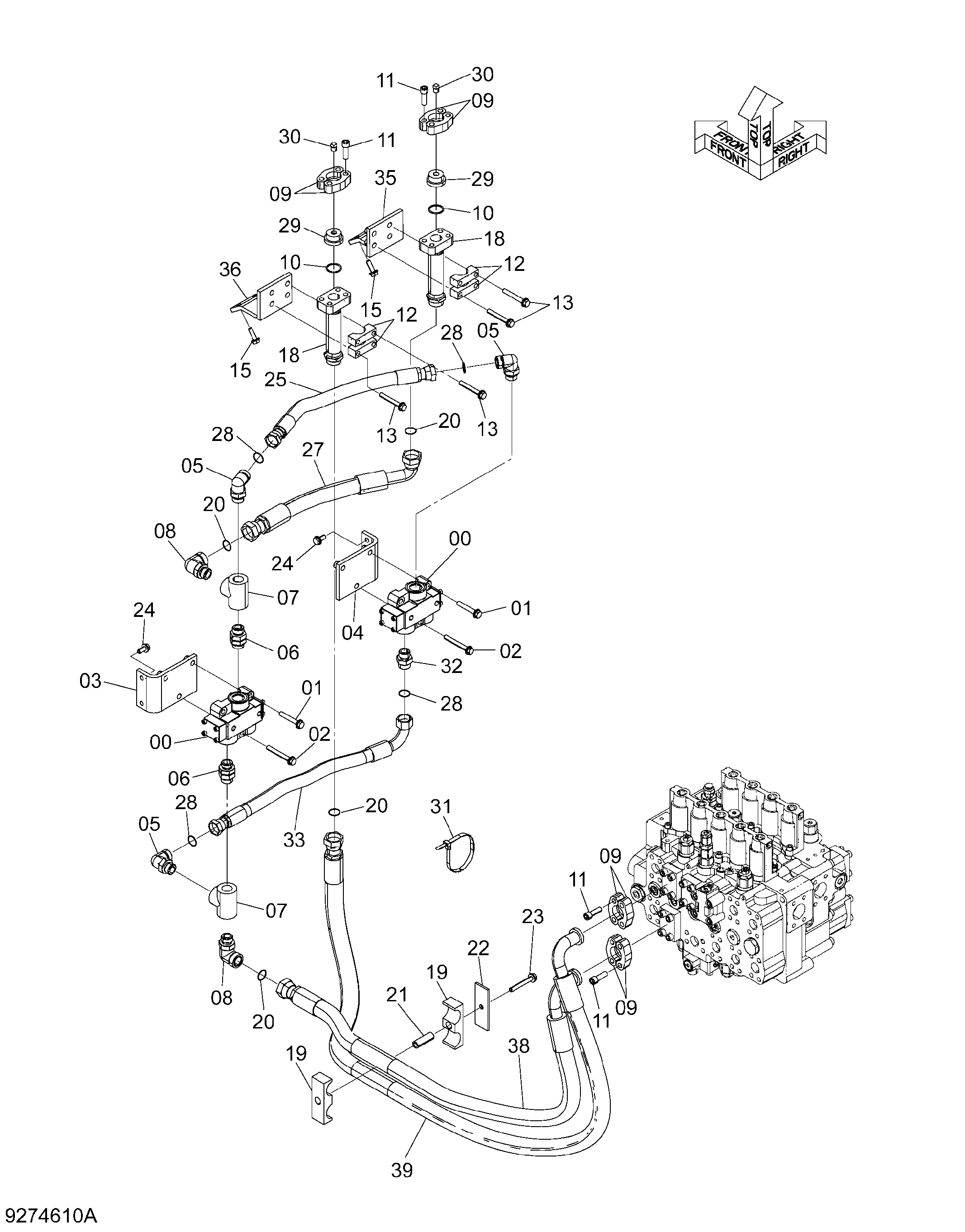

Заводская схема «Основные гидролинии (многофункциональный назначение стрела)(1)» для HITACHI ZX470H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4626057 | Клапан селектор | 2 |
| 01 | J271280 | Болт с шайбой | 4 |
| 01A | J901280 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 02 | J271200 | Болт с шайбой | 2 |
| 02A | J901200 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 03 | 8107757 | Кронштейн | 1 |
| 04 | 8107758 | Кронштейн | 1 |
| 05 | A853388 | Угловой штуцер | 3 |
| 05A | 4506429 | Уплотнительное кольцо | 1 |
| 06 | 4436616 | Адаптер | 2 |
| 06A | 4506429 | Уплотнительное кольцо | 2 |
| 07 | 4371317 | Тройник | 2 |
| 08 | A853380 | Угловой штуцер | 2 |
| 08A | 4506429 | Уплотнительное кольцо | 1 |
| 09 | 4089703 | Разъёмный фланец | 8 |
| 10 | 4508805 | Уплотнительное кольцо | 2 |
| 11 | M341445 | Болт с внутренним шестигранником | 16 |
| 12 | 4334364 | Хомут трубки | 4 |
| 13 | J271290 | Болт с шайбой | 8 |
| 13A | J901290 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 15 | J271240 | Болт с шайбой | 4 |
| 15A | J901240 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 18 | 9767209 | Трубка | 2 |
| 19 | 4215878 | Хомут шланга | 2 |
| 20 | 4187329 | Уплотнительное кольцо | 4 |
| 21 | 4215879 | Проставка | 1 |
| 22 | 4215880 | Пластина | 1 |
| 23 | J271290 | Болт с шайбой | 1 |
| 23A | J901290 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 24 | J271230 | Болт с шайбой | 4 |
| 24A | J901230 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 25 | 4286811 | Шланг | 1 |
| 27 | 4664149 | Шланг | 1 |
| 28 | 4187328 | Уплотнительное кольцо | 4 |
| 29 | 4199396 | Крышка | 2 |
| 30 | 94-2023 | Пробка | 2 |
| 31 | 4055312 | Ленточный зажим | 5 |
| 32 | A853188 | Адаптер | 1 |
| 32A | 4506429 | Уплотнительное кольцо | 1 |
| 33 | 4639953 | Шланг | 1 |
| 35 | 8110291 | Кронштейн | 1 |
| 36 | 8110292 | Кронштейн | 1 |
| 38 | 4722232 | Шланг | 1 |
| 39 | 4601918 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
