Передний детали (рукоять)<200> — HITACHI ZX470H-3

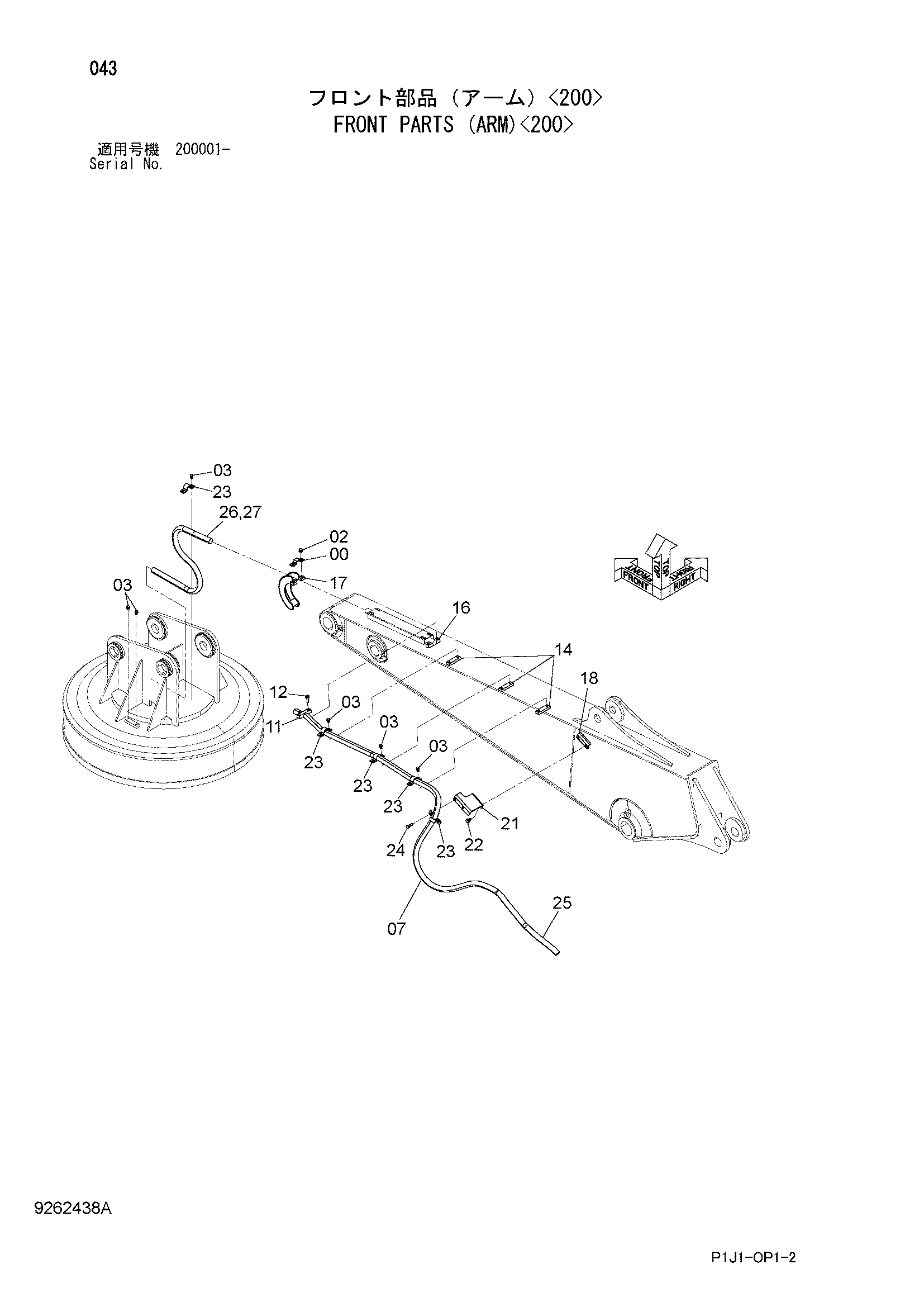

Заводская схема «Передний детали (рукоять)<200>» для HITACHI ZX470H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4662001 | Хомут | 1 |
| 02 | J271220 | Болт с шайбой | 2 |
| 02A | J901220 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 03 | 4665514 | Болт с шайбой | 10 |
| 07 | 4666050 | Шланг | 1 |
| 11 | 4665221 | Хомут трубки | 1 |
| 12 | J271245 | Болт с шайбой | 2 |
| 12A | J901245 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 14 | 4198013 | Седло винта | 3 |
| 16 | 4665189 | Седло винта | 1 |
| 17 | 8107262 | Кронштейн | 1 |
| 18 | 9739309 | Седло винта | 1 |
| 21 | 9767584 | Кронштейн | 1 |
| 22 | J271230 | Болт с шайбой | 2 |
| 22A | J901230 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 23 | 4035463 | Хомут трубки | 5 |
| 24 | 4609017 | Болт с шайбой | 2 |
| 25 | 4453980 | Трос кабтйре | 1 |
| 26 | 4460861 | Трос кабтйре | 1 |
| 26 | 4459296 | Трос кабтйре | 1 |
| 27 | 4666050 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
