Орошение трубопроводы (3.9m верхний стрела)(экскаватор) — HITACHI ZX470H-3

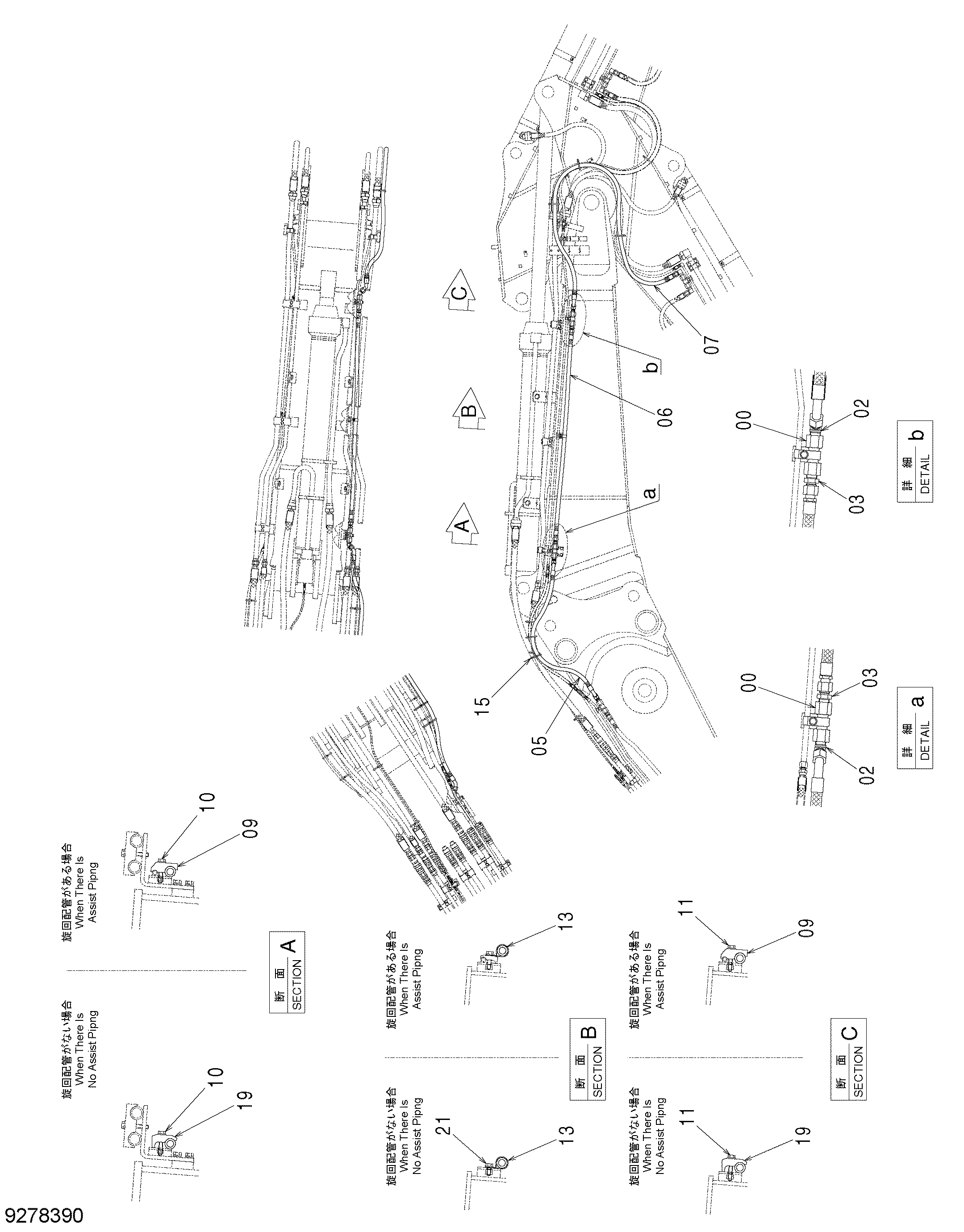

Заводская схема «Орошение трубопроводы (3.9m верхний стрела)(экскаватор)» для HITACHI ZX470H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4610917 | Трубка | 2 |
| 02 | 94-1505 | Угловой штуцер | 2 |
| 03 | 94-1305 | Адаптер | 2 |
| 05 | 4672185 | Шланг | 1 |
| 06 | 4267863 | Шланг | 1 |
| 07 | 4672184 | Шланг | 1 |
| 09 | 4619468 | Хомут трубки | 2 |
| 10 | J271270 | Болт с шайбой | 1 |
| 10A | J901270 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | J271275 | Болт с шайбой | 1 |
| 11A | J901275 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 13 | 4190264 | Зажим | 1 |
| 15 | 4121859 | Ленточный зажим | 5 |
| 19 | 4190127 | Хомут трубки | 2 |
| 21 | J271230 | Болт с шайбой | 1 |
| 21A | J901230 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
