Пилотные гидролинии (1)(гидробак) — HITACHI ZX470-5G

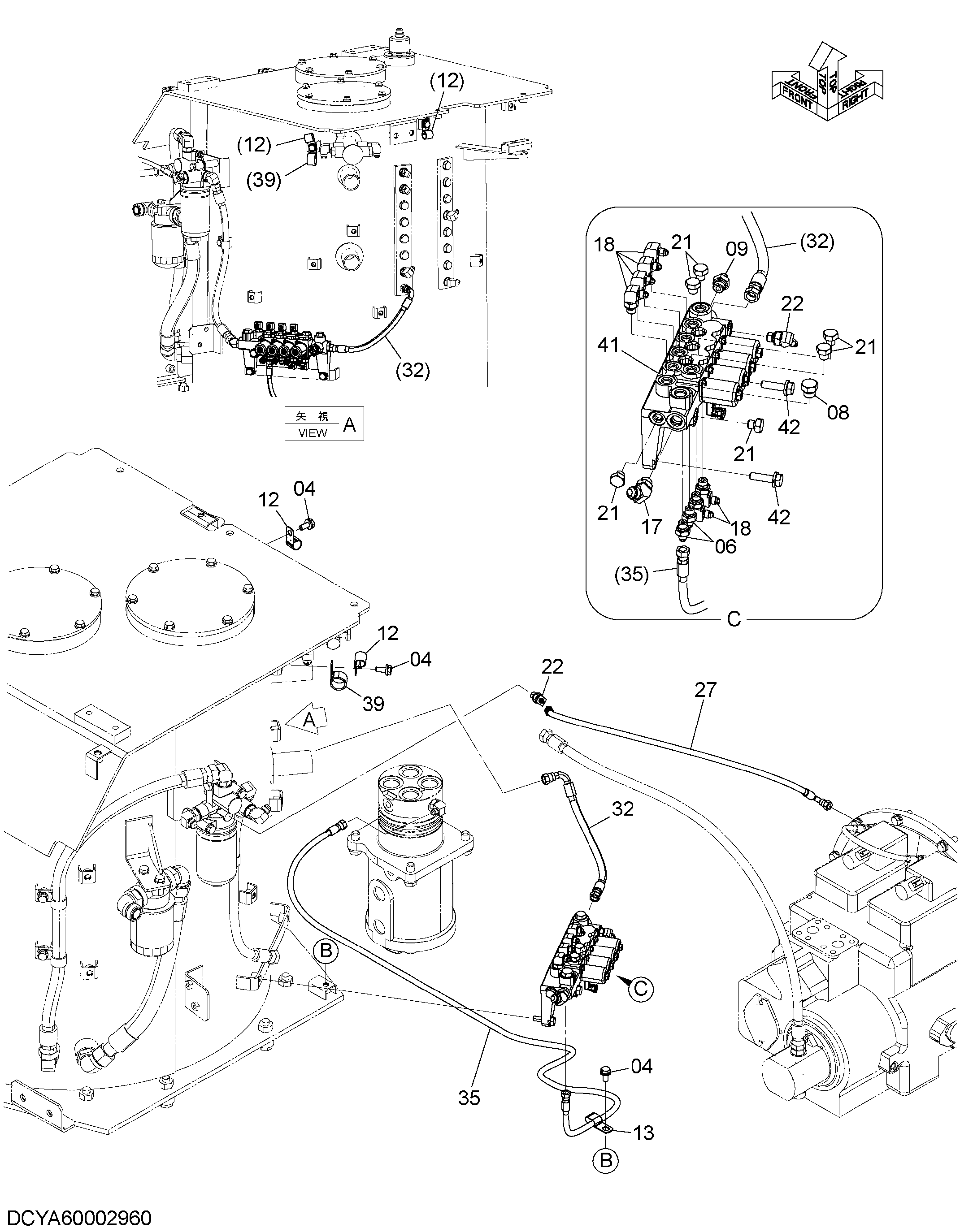

Заводская схема «Пилотные гидролинии (1)(гидробак)» для HITACHI ZX470-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | J271025 | Болт с шайбой | 3 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 06 | A852122 | Адаптер | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A885003 | Пробка | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | A852133 | Адаптер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4190262 | Зажим | 2 |
| 13 | 4190292 | Зажим | 1 |
| 17 | A852234 | Угловой штуцер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | A852322 | Угловой штуцер | 6 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 21 | A885002 | Пробка | 6 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | A852222 | Угловой штуцер | 2 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4321287 | Шланг | 1 |
| 32 | 4713477 | Шланг | 1 |
| 35 | YA60001126 | В сборе шланг | 1 |
| 35A | YA00001617 | Шланг | 1 |
| 35B | 4327293 | Защитный кожух | 2 |
| 39 | 4192035 | Зажим | 1 |
| 41 | 9314072 | Электромагнитный клапан | 1 |
| 42 | J271040 | Болт с шайбой | 2 |
| 42A | J901040 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
