Управление двигателем гидромотор — HITACHI ZX470-5G

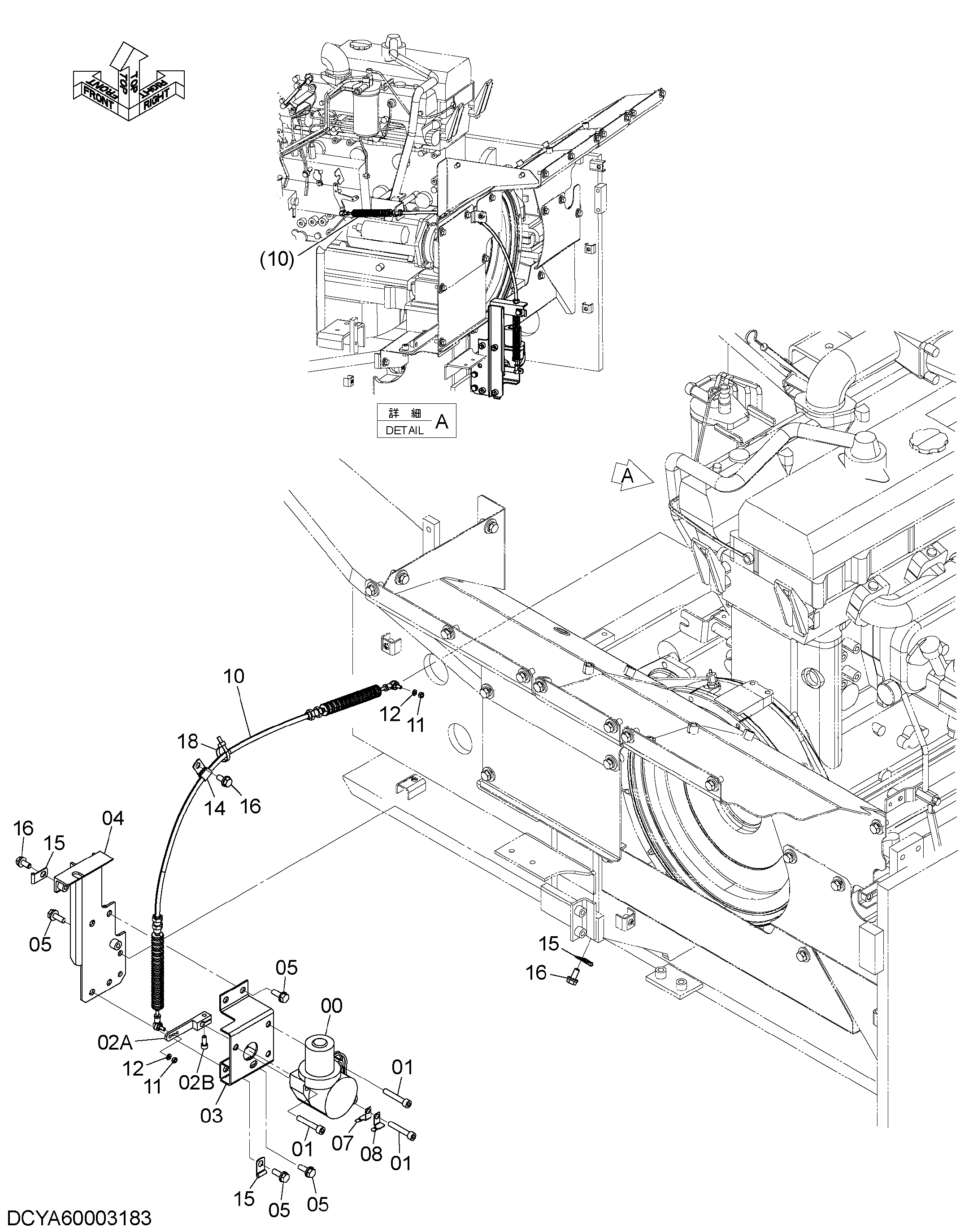

Заводская схема «Управление двигателем гидромотор» для HITACHI ZX470-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4614911 | Гидромотор | 1 |
| 01 | J781060 | Болт с внутренним шестигранником | 3 |
| 02 | 9207252 | Рычаг в сборе | 1 |
| 02A | YA40004949 | Рычаг | 1 |
| 02B | J781025 | Болт с внутренним шестигранником | 1 |
| 03 | 8079753 | Кронштейн | 1 |
| 04 | 8086575 | Кронштейн | 1 |
| 05 | J271030 | Болт с шайбой | 6 |
| 05A | J901030 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 07 | 4257159 | Кронштейн | 1 |
| 08 | 4336875 | Кронштейн | 1 |
| 10 | 4435234 | Трос | 1 |
| 11 | M500605 | Гайка | 2 |
| 12 | A590906 | Пружинная шайба | 2 |
| 14 | 4190275 | Зажим | 1 |
| 15 | 4190276 | Зажим | 3 |
| 16 | J271025 | Болт с шайбой | 3 |
| 16A | J901025 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 18 | 4055311 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
