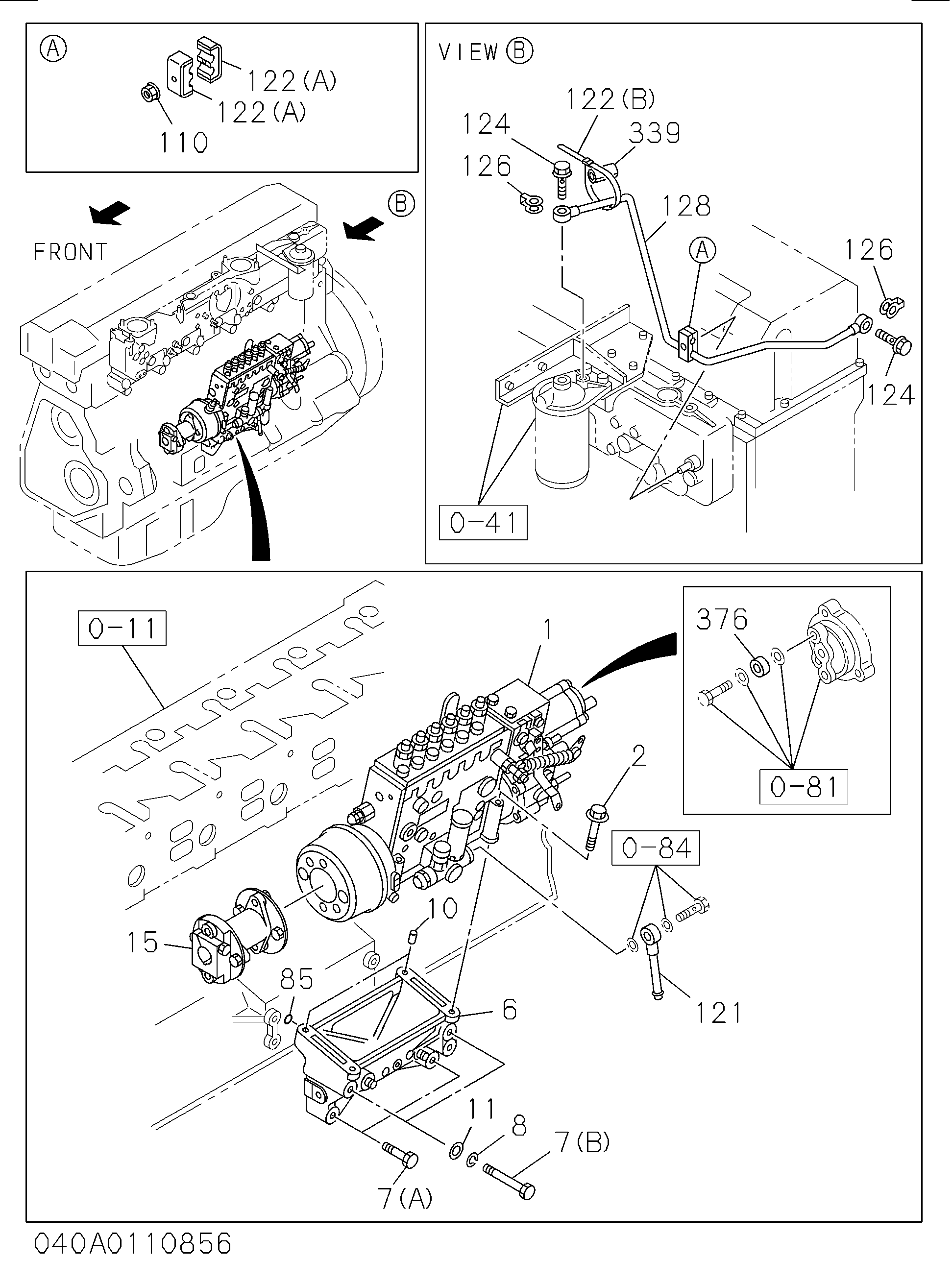

040: Система впрыска топлива — HITACHI ZX470-5G
Заводская схема «040: Система впрыска топлива» для HITACHI ZX470-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 1156033410 | Насос в сборе впрыск | 1 |
| 001 | 1156034161 | Насос в сборе впрыск | 1 |
| 001 | 1156034540 | Насос в сборе впрыск | 1 |
| 002 | 8943973591 | Болт впрыск насос | 4 |
| 006 | 1197511560 | Кронштейн впрыск насос TO C/BL | 1 |
| 007(A) | 0289814900 | Болт впрыск насос кронштейн | 2 |
| 007(A) | 0289514900 | Болт впрыск насос кронштейн | 2 |
| 007(B) | 9098041931 | Болт впрыск насос кронштейн | 2 |
| 008 | 9091505140 | Шайба LK, впрыск насос кронштейн | 2 |
| 008 | 0915105140 | Шайба LK, впрыск насос кронштейн | 2 |
| 010 | 9197590191 | Довел впрыск насос | 2 |
| 011 | 9091605140 | Шайба впрыск насос кронштейн | 2 |
| 011 | 0916105140 | Шайба впрыск насос кронштейн | 2 |
| 015 | 1157801461 | Муфта в сборе впрыск насос | 1 |
| 016 | 1154164870 | Трубка впрыск NO.1 | 1 |
| 017 | 1154164880 | Трубка впрыск NO.2 | 1 |
| 018 | 1154164890 | Трубка впрыск NO.3 | 1 |
| 019 | 1154164900 | Трубка впрыск NO.4 | 1 |
| 020 | 1154164910 | Трубка впрыск NO.5 | 1 |
| 021 | 1154164920 | Трубка впрыск NO.6 | 1 |
| 031(A) | 1153003910 | Форсунка в сборе впрыск | 6 |
| 031(B) | 1153004130 | Форсунка в сборе впрыск | 6 |
| 032(A) | 1153301270 | Держатель в сборе форсунка | 6 |
| 032(B) | 1153301301 | Держатель в сборе форсунка | 6 |
| 033 | 1153113020 | Форсунка впрыск | 6 |
| 035 | 1153491371 | Гайка форсунка RET, форсунка держатель | 6 |
| 035 | 1153491560 | Гайка форсунка RET, форсунка держатель | 6 |
| 038 | 1096235640 | Прокладка колпачок гайка, форсунка держатель | 6 |
| 042 | 1153490500 | Прокладка INL разъём, форсунка держатель | 6 |
| 043(A) | 1153420020 | Сиденье форсунка пружина, форсунка держатель | 6 |
| 043(B) | 1153420030 | Сиденье форсунка пружина, форсунка держатель | 6 |
| 044 | 5153450030 | Пружина форсунка, форсунка держатель | 6 |
| 044 | 1153430050 | Пружина форсунка, форсунка держатель | 6 |
| 045(A) | 1153410930 | Шток пусх, форсунка держатель | 6 |
| 045(B) | 1153491290 | Шток пусх, форсунка держатель | 6 |
| 046(A) | 9153470030 | Палец форсунка комплект, форсунка держатель | 12 |
| 046(B) | 1153470011 | Палец форсунка комплект, форсунка держатель | 12 |
| 047 | 1153491570 | Проставка форсунка пружина, форсунка держатель | 6 |
| 057 | 1096255440 | Прокладка пыль крышка | 6 |
| 058 | 1153370220 | Фланец впрыск, форсунка держатель | 6 |
| 058 | 1153370290 | Фланец впрыск, форсунка держатель | 6 |
| 061 | 1090701210 | Болт хомут форсунка держатель | 6 |
| 066 | 1153150110 | Прокладка впрыск форсунка | 6 |
| 069(A) | 1154193340 | Кронштейн впрыск трубка зажим | 1 |
| 069(B) | 1154195840 | Кронштейн впрыск трубка зажим | 1 |
| 071 | 0280808160 | Болт кронштейн | 4 |
| 071 | 0280508160 | Болт кронштейн | 4 |
| 085 | 1096234780 | Прокладка кронштейн, впрыск насос | 3 |
| 107 | 0911501060 | Гайка впрыск трубка зажим | 6 |
| 107 | 0911801060 | Гайка впрыск трубка зажим | 6 |
| 110 | 0911501060 | Гайка зажим | 1 |
| 110 | 0911801060 | Гайка зажим | 1 |
| 113 | 1097011321 | Зажим впрыск трубка | 14 |
| 118 | 0280806400 | Болт зажим, впрыск трубка | 1 |
| 118 | 0280506400 | Болт зажим, впрыск трубка | 1 |
| 121 | 5154112231 | Трубка топливный, подающий насос, всасывание | 1 |
| 122(A) | 1097011321 | Зажим леак OFF трубка | 2 |
| 122(B) | 5097070301 | Зажим леак OFF трубка | 2 |
| 124 | 1096750371 | Болт проушина леак OFF трубка | 9 |
| 126 | 8943952140 | Прокладка проушина болт леак OFF трубка | 9 |
| 128 | 1154166540 | Трубка в сборе впрыск | 1 |
| 137 | 1154161390 | Трубка в сборе леак OFF | 1 |
| 138 | 1153430060 | Пружина форсунка LWR, форсунка держатель | 6 |
| 140(A) | 1153490510 | Регулировочная шайба форсунка пружина, форсунка держатель | |
| 140(A) | 1153490530 | Регулировочная шайба форсунка пружина, форсунка держатель | |
| 140(A) | 1153490550 | Регулировочная шайба форсунка пружина, форсунка держатель | |
| 140(A) | 1153490570 | Регулировочная шайба форсунка пружина, форсунка держатель | |
| 140(A) | 1153490590 | Регулировочная шайба форсунка пружина, форсунка держатель | |
| 140(A) | 1153490610 | Регулировочная шайба форсунка пружина, форсунка держатель | |
| 140(A) | 1153490630 | Регулировочная шайба форсунка пружина, форсунка держатель | |
| 140(A) | 1153490650 | Регулировочная шайба форсунка пружина, форсунка держатель | |
| 140(A) | 1153490670 | Регулировочная шайба форсунка пружина, форсунка держатель | |
| 140(A) | 1153490690 | Регулировочная шайба форсунка пружина, форсунка держатель | |
| 140(A) | 1153491120 | Регулировочная шайба форсунка пружина, форсунка держатель | |
| 140(A) | 1153491130 | Регулировочная шайба форсунка пружина, форсунка держатель | |
| 140(A) | 1153491140 | Регулировочная шайба форсунка пружина, форсунка держатель | |
| 140(A) | 1153491150 | Регулировочная шайба форсунка пружина, форсунка держатель | |
| 140(A) | 1153491160 | Регулировочная шайба форсунка пружина, форсунка держатель | |
| 140(A) | 1153491170 | Регулировочная шайба форсунка пружина, форсунка держатель | |
| 140(A) | 1153491180 | Регулировочная шайба форсунка пружина, форсунка держатель | |
| 140(A) | 1153491190 | Регулировочная шайба форсунка пружина, форсунка держатель | |
| 140(B) | 1153491200 | Регулировочная шайба форсунка пружина, форсунка держатель | |
| 140(B) | 1153491210 | Регулировочная шайба форсунка пружина, форсунка держатель | |
| 140(B) | 1153491220 | Регулировочная шайба форсунка пружина, форсунка держатель | |
| 140(B) | 1153491230 | Регулировочная шайба форсунка пружина, форсунка держатель | |
| 140(B) | 1153491240 | Регулировочная шайба форсунка пружина, форсунка держатель | |
| 140(B) | 1153491250 | Регулировочная шайба форсунка пружина, форсунка держатель | |
| 140(B) | 1153491260 | Регулировочная шайба форсунка пружина, форсунка держатель | |
| 140(B) | 1153491270 | Регулировочная шайба форсунка пружина, форсунка держатель | |
| 146 | 1153390980 | Проставка форсунка | 6 |
| 163 | 1153190020 | Колпачок впрыск форсунка | 6 |
| 272 | 1153190110 | Форсунка комплект впрыск | 6 |
| 339 | 1093765120 | Резиновый крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
