013: Масляный поддон и щуп уровня масла — HITACHI ZX470-5B-LD

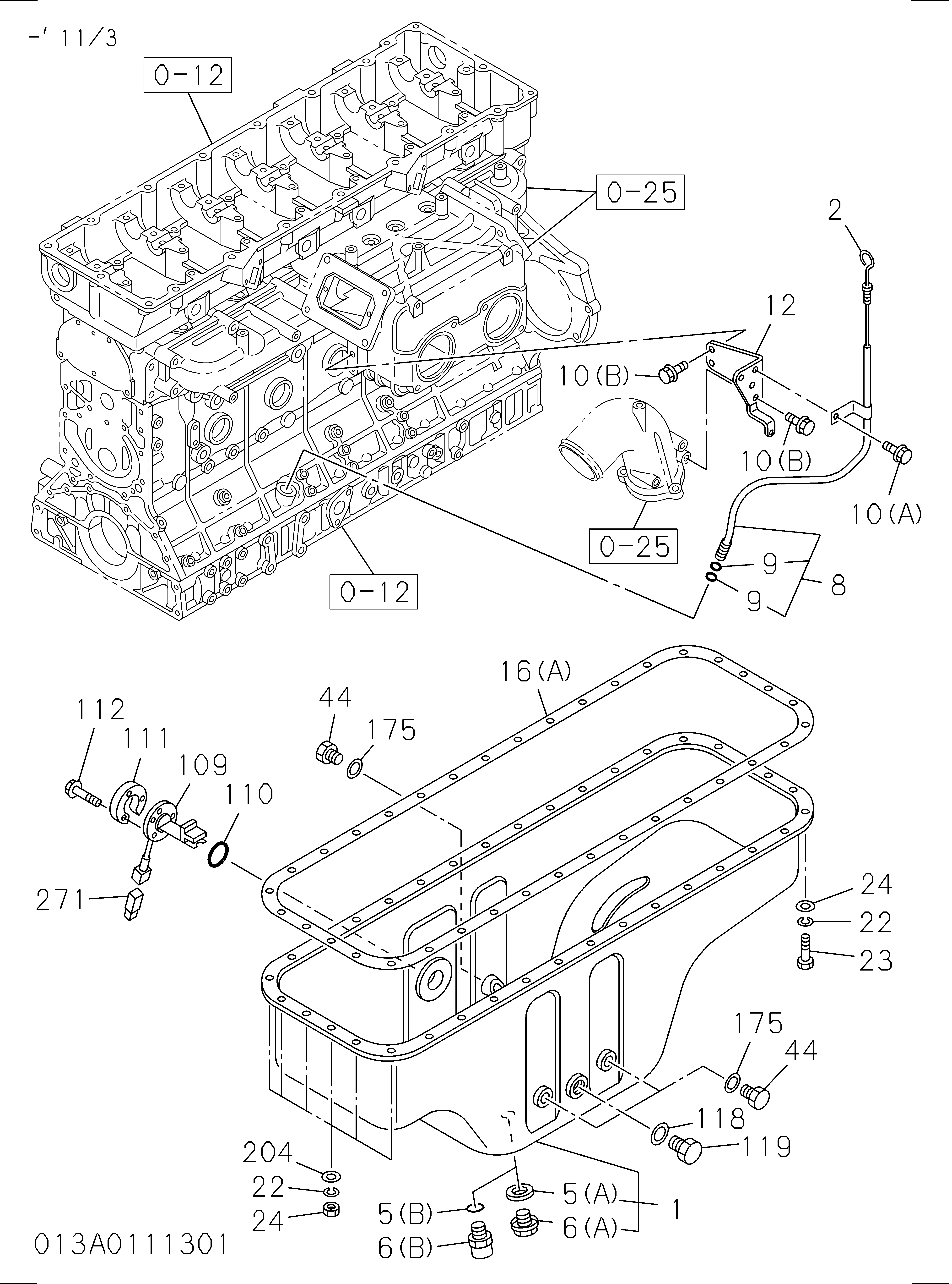

Заводская схема «013: Масляный поддон и щуп уровня масла» для HITACHI ZX470-5B-LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 8980653580 | Поддон в сборе масляный | 1 |
| 002 | 8981426370 | Указатель масляный уровень | 1 |
| 005(A) | 1096230580 | Прокладка пробка, масляный дренажный | 1 |
| 005(B) | 1096300900 | Прокладка пробка, масляный дренажный | 1 |
| 006(A) | 1096040220 | Пробка масляный дренажный | 1 |
| 006(B) | 1096801060 | Пробка масляный дренажный | 1 |
| 008 | 8981344010 | Трубка направляющая, масляный указатель уровня | 1 |
| 009 | 1096234690 | Прокладка направляющая трубка, масляный указатель уровня | 2 |
| 010(A) | 0280608200 | Болт направляющая трубка | 1 |
| 010(B) | 0281510200 | Болт направляющая трубка | 4 |
| 012 | 8981343990 | Кронштейн трубка, масляный указатель уровня | 1 |
| 016(A) | 1113671291 | Прокладка масляный поддон TO C/BL | 1 |
| 016(B) | 8981872580 | Прокладка масляный поддон TO C/BL | 1 |
| 022 | 0915105080 | Шайба LK, масляный поддон | 6 |
| 023 | 0506408220 | Болт масляный поддон | 30 |
| 024 | 0911105080 | Гайка масляный поддон | 6 |
| 044 | 0920024160 | Пробка | 3 |
| 109 | 8971312230 | Выключатель масляный уровень | 1 |
| 110 | 1096233550 | Прокладка SW, масляный уровень | 1 |
| 111 | 5113690720 | Проставка SW, масляный уровень | 1 |
| 112 | 0506406280 | Болт SW, масляный уровень | 3 |
| 118 | 9095714240 | Прокладка пробка, масляный HTR | 1 |
| 119 | 9992023240 | Пробка масляный HTR блинд | 1 |
| 175 | 9095714160 | Прокладка пробка, масляный поддон | 3 |
| 204 | 0916105080 | Шайба PL, масляный поддон | 6 |
| 271 | 1812297530 | Колпачок масляный поддон дренажный трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470-5B-LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
