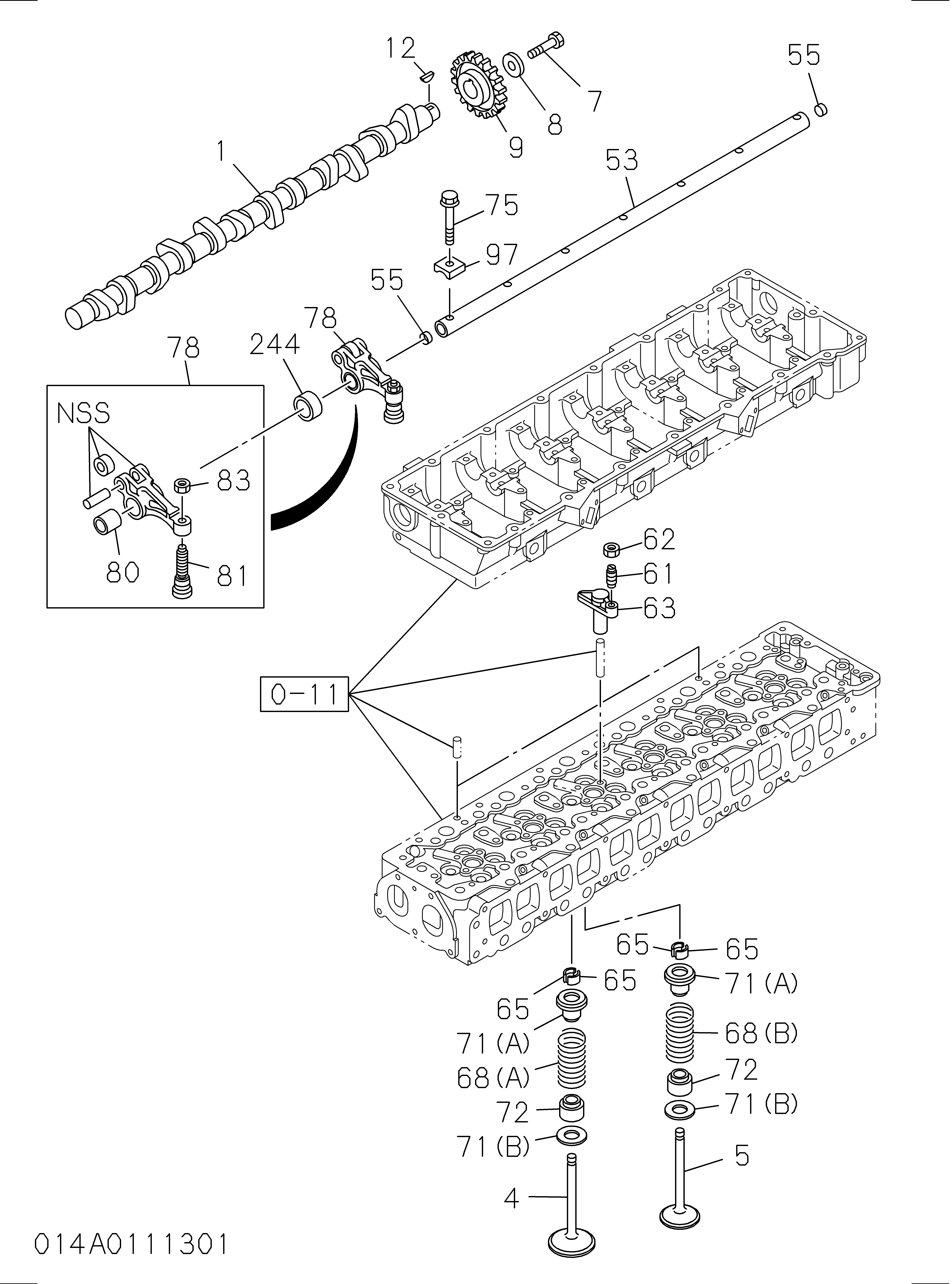

014: Распределительный вал и клапаны — HITACHI ZX470-5B
Заводская схема «014: Распределительный вал и клапаны» для HITACHI ZX470-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 8976030500 | Камсхафт | 1 |
| 004 | 8973886433 | Клапан INL | 12 |
| 005 | 8973886440 | Клапан EXH | 12 |
| 007 | 9920614280 | Болт CM/вал шестерня | 1 |
| 008 | 9098518503 | Шайба CM/вал шестерня | 1 |
| 009 | 8980042591 | Шестерня CM/вал | 1 |
| 010 | 1125350211 | Пластина упорный | 1 |
| 012 | 9080555160 | Шпонка кулачок шестерня комплект | 1 |
| 053 | 8976031891 | Вал коромысло рукоять | 1 |
| 055 | 9111290820 | Пробка коромысло вал концевой | 2 |
| 061 | 8943948030 | Винт ADJ, бридге | 12 |
| 062 | 9098445740 | Гайка ADJ винт LK бридге | 12 |
| 063 | 8980023250 | Бридге | 12 |
| 065 | 5125650040 | Втулка разрезной | 48 |
| 068(A) | 8976032600 | Пружина клапан | 12 |
| 068(B) | 8976032610 | Пружина клапан | 12 |
| 071(A) | 8943907832 | Сиденье SPR | 24 |
| 071(B) | 8943914680 | Сиденье SPR | 24 |
| 072 | 8973767200 | Уплотнение клапан направляющая | 24 |
| 075 | 0281612700 | Болт кронштейн | 7 |
| 078 | 8976031841 | Рукоять коромысло | 6 |
| 078 | 8976031851 | Рукоять коромысло | 6 |
| 080 | 8976031471 | Втулка коромысло рукоять | 12 |
| 081 | 8973767180 | Винт ADJ, коромысло рукоять | 12 |
| 083 | 0911105100 | Гайка ADJ винт, LK | 12 |
| 097 | 1126280940 | Кронштейн коромысло вал, RR | 7 |
| 101(A) | 1090002840 | Болт упорный втулка | 1 |
| 101(B) | 1090701270 | Болт упорный втулка | 1 |
| 101(C) | 1090701380 | Болт упорный втулка | 1 |
| 101(D) | 8970737820 | Болт упорный втулка | 3 |
| 107(A) | 1125310990 | Вал холостой ход шестерня | 1 |
| 107(B) | 1125311150 | Вал холостой ход шестерня | 1 |
| 107(C) | 8980359240 | Вал холостой ход шестерня | 1 |
| 111(A) | 8972097282 | Втулка упорный, холостой ход шестерня | 1 |
| 111(B) | 8980359252 | Втулка упорный, холостой ход шестерня | 1 |
| 112(A) | 8980054830 | Шестерня холостой ход | 1 |
| 112(B) | 8981568931 | Шестерня холостой ход | 1 |
| 112(C) | 8981586340 | Шестерня холостой ход | 1 |
| 114 | 0281612450 | Болт холостой ход шестерня | 1 |
| 244 | 8976032670 | Трубка дистанке | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
