011: Головка блока цилиндров — HITACHI ZX470-5B

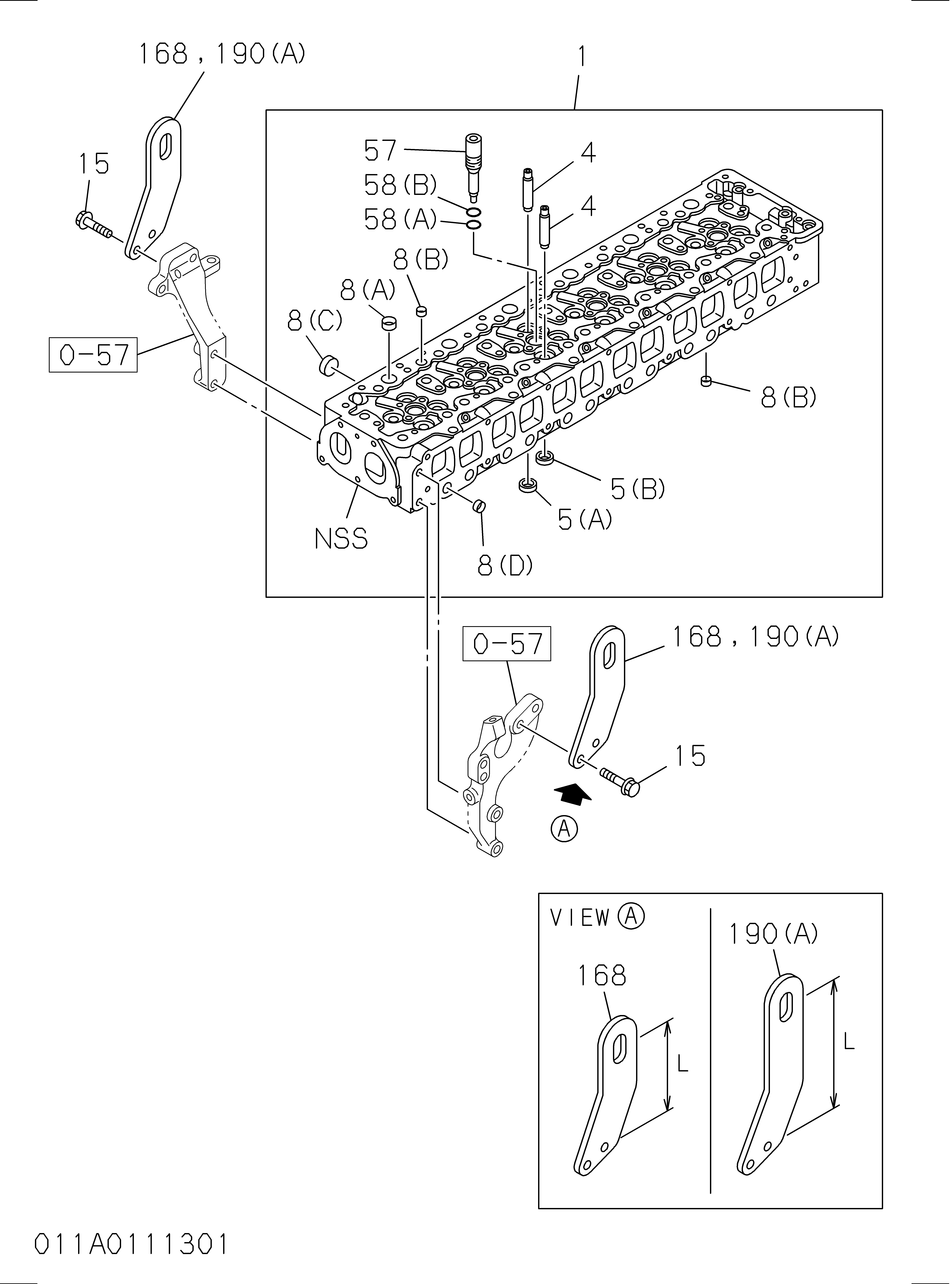

Заводская схема «011: Головка блока цилиндров» для HITACHI ZX470-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 8980671254 | Головка в сборе гидроцилиндр | 1 |
| 002 | 1111412922 | Прокладка гидроцилиндр HD | 1 |
| 003 | 1090701601 | Болт гидроцилиндр HD TO блок | 26 |
| 004 | 8973767192 | Направляющая клапан | 24 |
| 005(A) | 1117110870 | Сиденье клапан вставка | 12 |
| 005(B) | 1117151240 | Сиденье клапан вставка | 12 |
| 008(A) | 1096000160 | Чашка сеалинг, водяной джаккет | 6 |
| 008(B) | 5112190080 | Чашка сеалинг, водяной джаккет | 12 |
| 008(C) | 5112190180 | Чашка сеалинг, водяной джаккет | 6 |
| 008(D) | 9111291280 | Чашка сеалинг, водяной джаккет | 12 |
| 009 | 1093020010 | Шпилька INL коллектор | 2 |
| 010 | 8943907776 | Пробка глов | 6 |
| 011 | 8976051280 | Разъём глов пробка | 1 |
| 012 | 1117771493 | Подвес ENG, RR | 2 |
| 014(A) | 1093021590 | Шпилька EXH коллектор | 5 |
| 014(B) | 1093021760 | Шпилька EXH коллектор | 13 |
| 015 | 0281512300 | Болт подвес, передний | 4 |
| 035 | 0362304100 | Болт жгут проводов | 1 |
| 041 | 0281512450 | Болт ENG подвес | 4 |
| 057 | 1111290641 | Втулка форсунка держатель | 6 |
| 058(A) | 8972331260 | Прокладка втулка, форсунка держатель | 6 |
| 058(B) | 8980415850 | Прокладка втулка, форсунка держатель | 6 |
| 059 | 8976030360 | Направляющая бридге | 12 |
| 071(A) | 0281510600 | Болт кулачок кронштейн | 7 |
| 071(B) | 0281560120 | Болт кулачок кронштейн | 7 |
| 120 | 1090700600 | Болт гидроцилиндр HD TO корпус | 3 |
| 121 | 8976038030 | Крышка холостой ход шестерня, гидроцилиндр HD | 1 |
| 122 | 8980203440 | Прокладка крышка | 1 |
| 123 | 0280508160 | Болт крышка | 2 |
| 138 | 8976032562 | Шестерня холостой ход | 1 |
| 139 | 8976030540 | Вал холостой ход шестерня | 1 |
| 168 | 8980286560 | Подвес ENG, передний | 2 |
| 190(A) | 8976037972 | Подвес ENG | 2 |
| 190(B) | 8976067370 | Подвес ENG | 2 |
| 192 | 8973688530 | Гайка глов пробка | 6 |
| 194 | 8976132572 | Водило кулачок вал | 1 |
| 195(A) | 0280508450 | Болт водило | 7 |
| 195(B) | 0281510350 | Болт водило | 6 |
| 195(C) | 0281510500 | Болт водило | 1 |
| 195(D) | 0281560110 | Болт водило | 2 |
| 195(E) | 8943973591 | Болт водило | 7 |
| 198(A) | 1096390340 | Прокладка кулачок водило | 6 |
| 198(B) | 8976095800 | Прокладка кулачок водило | 1 |
| 264(A) | 5096000130 | Чашка сеалинг | 2 |
| 264(B) | 5112190080 | Чашка сеалинг | 1 |
| 264(C) | 8973514510 | Чашка сеалинг | 2 |
| 265(A) | 1097400320 | Палец кулачок водило комплект | 14 |
| 265(B) | 9081508160 | Палец кулачок водило комплект | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
