815: Крепёжные детали жгут проводов — HITACHI ZX470-5B

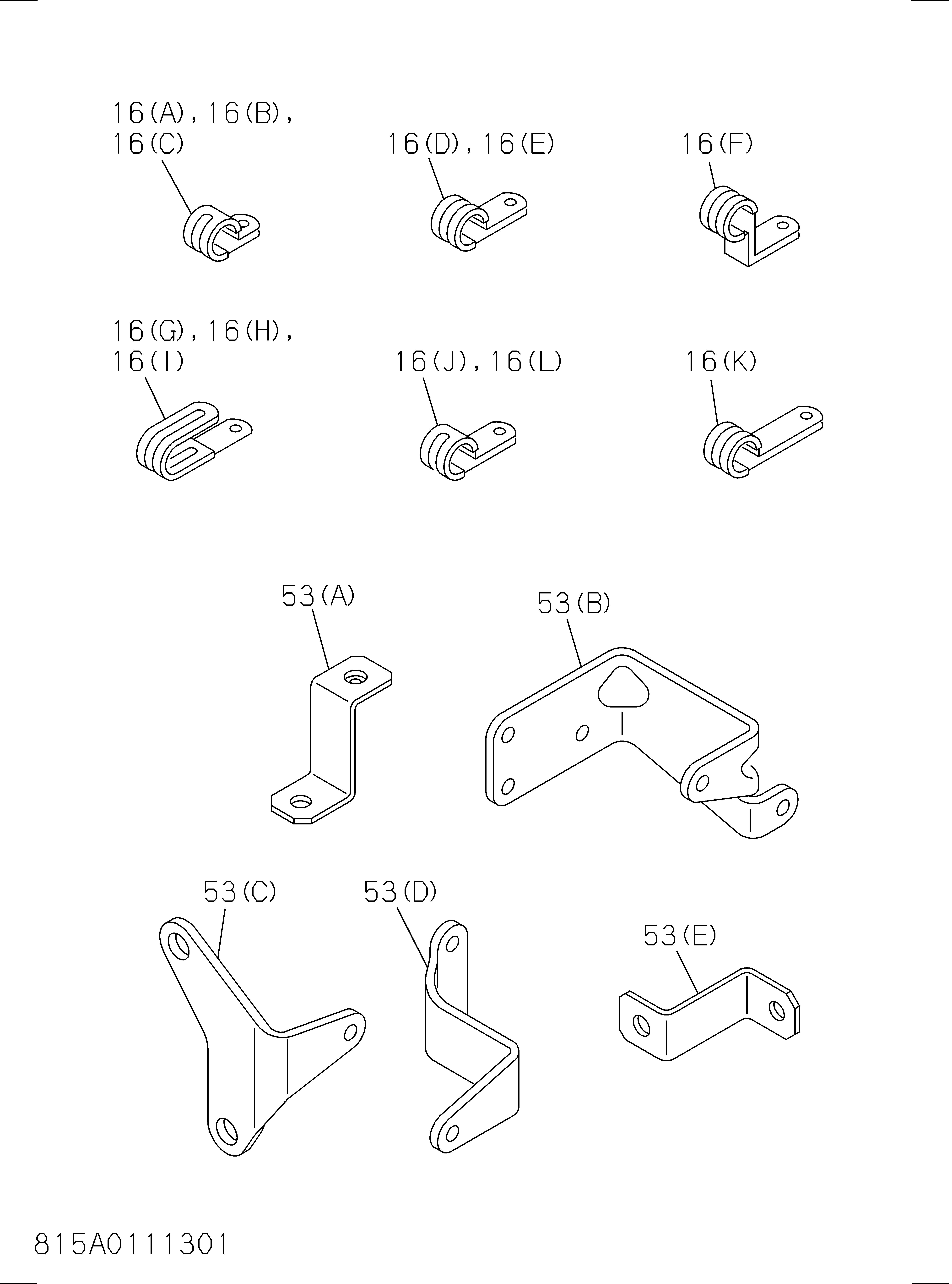

Заводская схема «815: Крепёжные детали жгут проводов» для HITACHI ZX470-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 016(A) | 0952350350 | Зажим жгут проводов | 2 |
| 016(B) | 0952350750 | Зажим жгут проводов | 1 |
| 016(C) | 0952358360 | Зажим жгут проводов | 4 |
| 016(D) | 1097009450 | Зажим жгут проводов | 2 |
| 016(E) | 1097009690 | Зажим жгут проводов | 1 |
| 016(F) | 1097009940 | Зажим жгут проводов | 3 |
| 016(G) | 8942248911 | Зажим жгут проводов | 3 |
| 016(H) | 8944430211 | Зажим жгут проводов | 1 |
| 016(I) | 8973679851 | Зажим жгут проводов | 6 |
| 016(J) | 8976192510 | Зажим жгут проводов | 3 |
| 016(K) | 8980820340 | Зажим жгут проводов | 4 |
| 016(L) | 8980820350 | Зажим жгут проводов | 5 |
| 053(A) | 1474758680 | Кронштейн жгут проводов | 2 |
| 053(B) | 8976066340 | Кронштейн жгут проводов | 1 |
| 053(C) | 8981426070 | Кронштейн жгут проводов | 1 |
| 053(D) | 8981503620 | Кронштейн жгут проводов | 1 |
| 139(A) | 0280506160 | Болт кронштейн | 2 |
| 139(B) | 0281510160 | Болт кронштейн | 2 |
| 139(C) | 0281510200 | Болт кронштейн | 2 |
| 150(A) | 0280508160 | Болт зажим | 27 |
| 150(B) | 0280510160 | Болт зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
