Электрооборудование (гидромолот) — HITACHI ZX460LCH-HCME

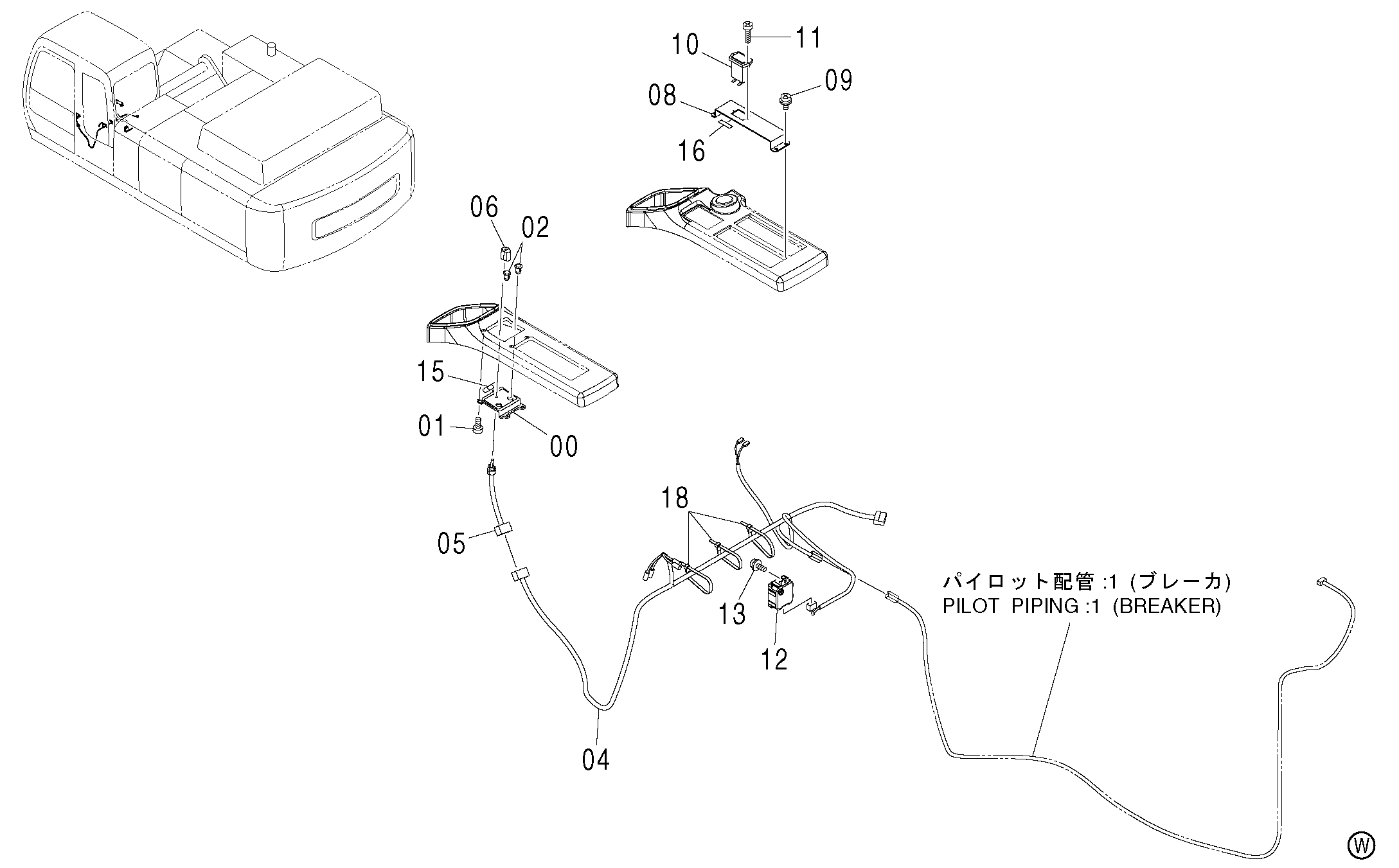

Заводская схема «Электрооборудование (гидромолот)» для HITACHI ZX460LCH-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3091842 | Панель | 1 |
| 01 | 4361800 | Самонарезающий винт | 4 |
| 02 | 4294437 | Колпачок | 2 |
| 04 | 3094743 | Жгут проводов | 1 |
| 05 | 4366381 | Выключатель поворотный | 1 |
| 06 | 4338498 | Ручка | 1 |
| 08 | 3095572 | Крышка | 1 |
| 09 | J460510 | Винт с шайбой | 4 |
| 10 | 4281140 | Измеритель хоур | 1 |
| 11 | M430316 | Винт | 2 |
| 12 | 4428213 | Блок | 1 |
| 13 | J460616 | Винт с шайбой | 1 |
| 15 | 4462802 | Информационная табличка | 1 |
| 16 | 4470489 замена: 4607795 | Информационная табличка | 1 |
| 16 | 4607795 | Информационная табличка | 1 |
| 18 | 4055312 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX460LCH-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
