Проблесковый маяк <460> — HITACHI ZX460LCH-HCME

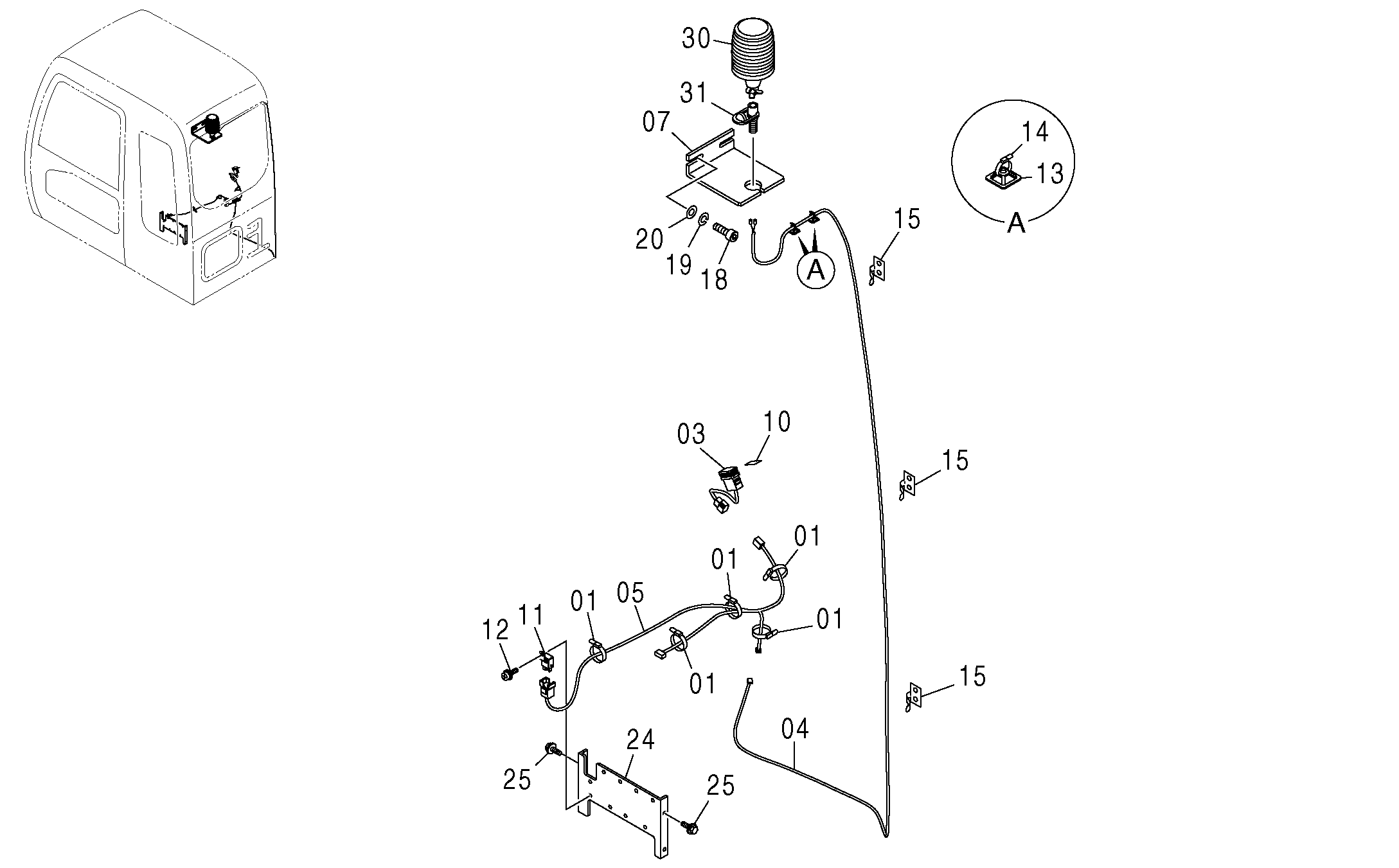

Заводская схема «Проблесковый маяк <460>» для HITACHI ZX460LCH-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4289708 | Зажим | 5 |
| 03 | 4352947 | Выключатель | 1 |
| 04 | 4605384 | Жгут проводов | 1 |
| 05 | 4603695 | Жгут проводов | 1 |
| 07 | 3098947 | Кронштейн | 1 |
| 10 | 4603876 | Информационная табличка | 1 |
| 11 | 4414207 | Реле | 1 |
| 12 | J460614 | Винт с шайбой | 1 |
| 13 | 4289709 | Опора | 2 |
| 14 | 4605834 | Ленточный зажим | 2 |
| 15 | 4050373 | Зажим | 3 |
| 18 | J780825 | Болт с внутренним шестигранником | 2 |
| 19 | A590908 | Пружинная шайба | 2 |
| 20 | A590108 | Плоская шайба | 2 |
| 24 | 8082783 | Кронштейн | 1 |
| 25 | J020616 | Болт с шайбой | 4 |
| 25 | J260616 замена: J900616 | Болт с шайбой | 4 |
| 30 | 4603950 | Фонарь | 1 |
| 31 | 4603921 | Разъём | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX460LCH-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
