Гусеничная рама (LC гусеница)<460> — HITACHI ZX460LCH-HCME

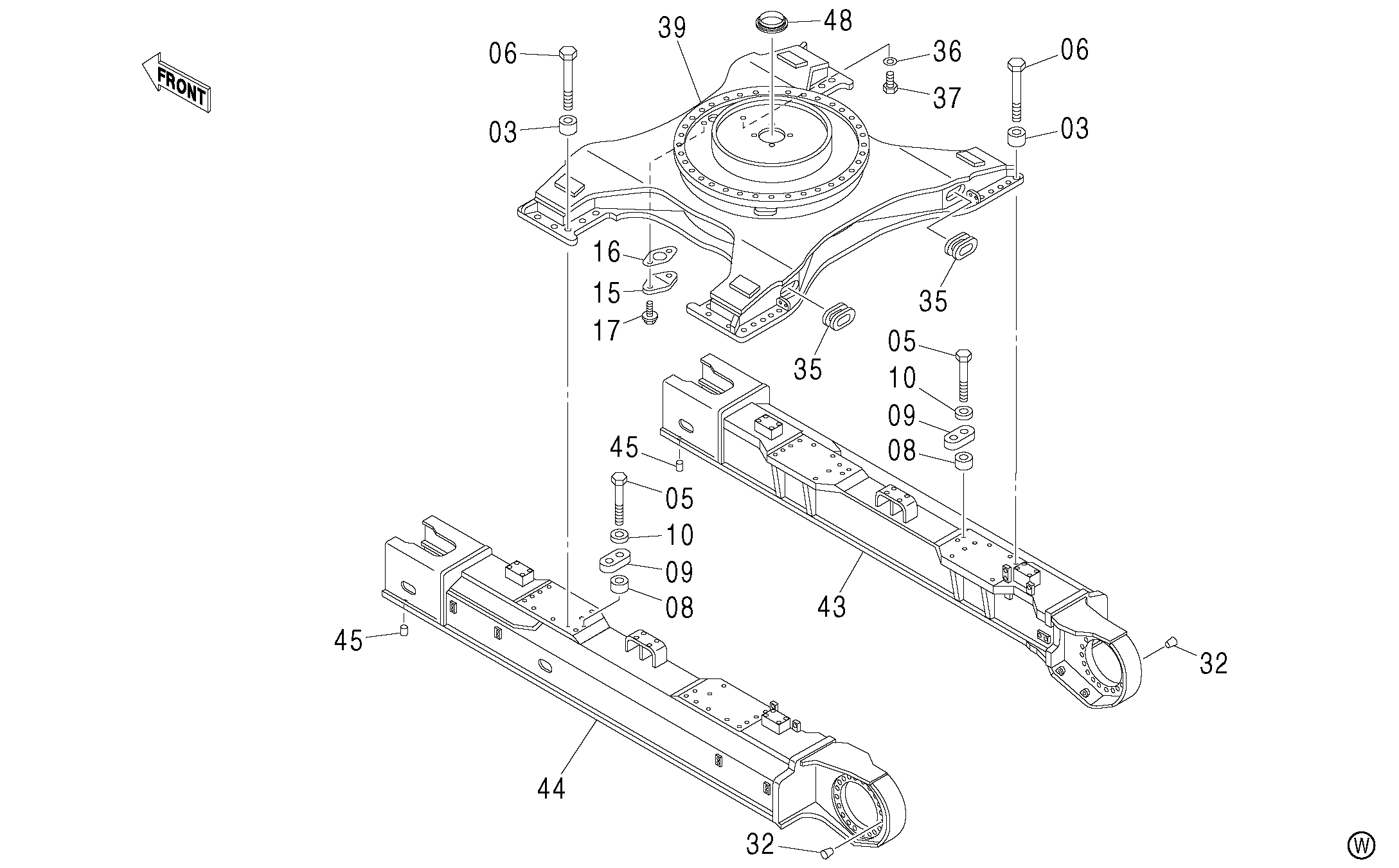

Заводская схема «Гусеничная рама (LC гусеница)<460>» для HITACHI ZX460LCH-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4320218 | Проставка | 36 |
| 05 | J833306 | Болт | 8 |
| 06 | J833310 | Болт | 36 |
| 08 | 4269567 | Проставка | 8 |
| 09 | 4269566 | Стопорная пластина | 4 |
| 10 | 4083438 | Шайба | 8 |
| 15 | 4013896 | Крышка | 1 |
| 16 | 4244172 | Манжета | 1 |
| 17 | J011020 | Болт с шайбой | 2 |
| 17 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 32 | 431578 | Пробка | 4 |
| 35 | 4459210 | Резиновая втулка | 2 |
| 36 | A590116 | Плоская шайба | 1 |
| 37 | J901625 | Болт | 1 |
| 39 | 7046500 | Гусеничная рама | 1 |
| 43 | 8096620 | Рама боковой(правый) | 1 |
| 44 | 8096621 | Рама боковой(левый) | 1 |
| 45 | 431578 | Пробка | 12 |
| 48 | 4610571 | Уплотнение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX460LCH-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
