Крышка (3-1)<460> — HITACHI ZX460LCH-HCME

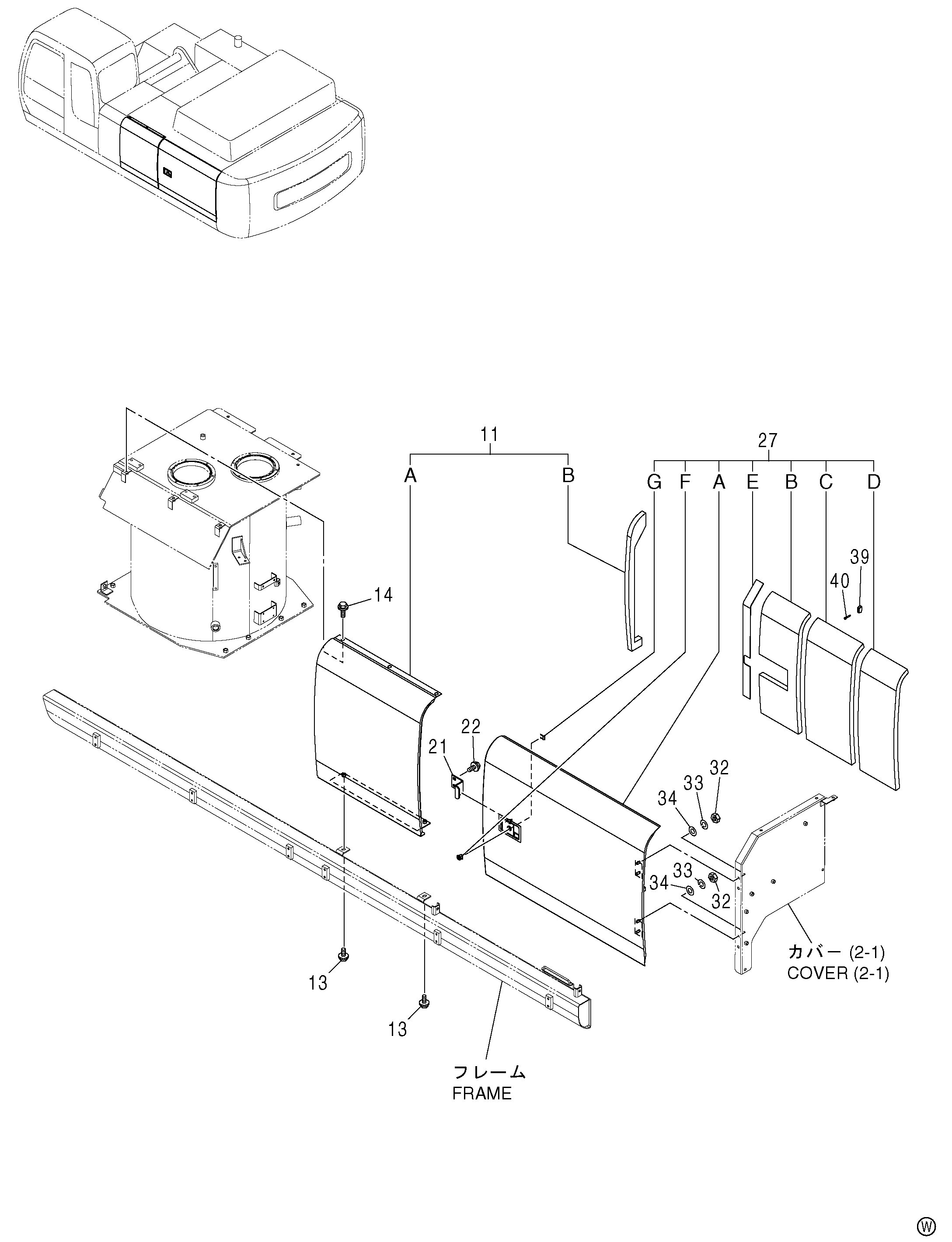

Заводская схема «Крышка (3-1)<460>» для HITACHI ZX460LCH-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 11 | 7039530 | Крышка в сборе | 1 |
| 11A | 6019707 | Крышка | 1 |
| 11B | 4437043 | Резиновая прокладка | 1 |
| 13 | J281230 | Болт с шайбой | 2 |
| 13A | J901230 | Болт | 1 |
| 13B | 4249324 | Шайба | 1 |
| 14 | J281225 | Болт с шайбой | 3 |
| 14A | J901225 | Болт | 1 |
| 14B | 4249324 | Шайба | 1 |
| 21 | 4446694 | Ограничитель | 1 |
| 22 | J281035 | Болт с шайбой | 2 |
| 22A | J901035 | Болт | 1 |
| 22B | 4486055 | Шайба | 1 |
| 27 | 6021490 | Дверь в сборе | 1 |
| 27A | 5007429 | Дверь | 1 |
| 27B | 4446551 | Резиновая прокладка | 1 |
| 27C | 4446552 | Резиновая прокладка | 1 |
| 27D | 4446553 | Резиновая прокладка | 1 |
| 27E | 4460907 | Резиновая прокладка | 1 |
| 27F | 4409396 | Гидроцилиндр. блокировка | 1 |
| 27G | 4461342 | Зажим | 1 |
| 32 | J950012 | Гайка | 4 |
| 33 | A590912 | Пружинная шайба | 4 |
| 34 | A590112 | Плоская шайба | 4 |
| 39 | 4424157 | Ограничитель | 1 |
| 40 | J260640 | Болт с шайбой | 1 |
| 40A | J900640 | Болт | 1 |
| 40B | A590106 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX460LCH-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
