Гусеничная цепь 750G (LC гусеница) — HITACHI ZX460LCH-AMS

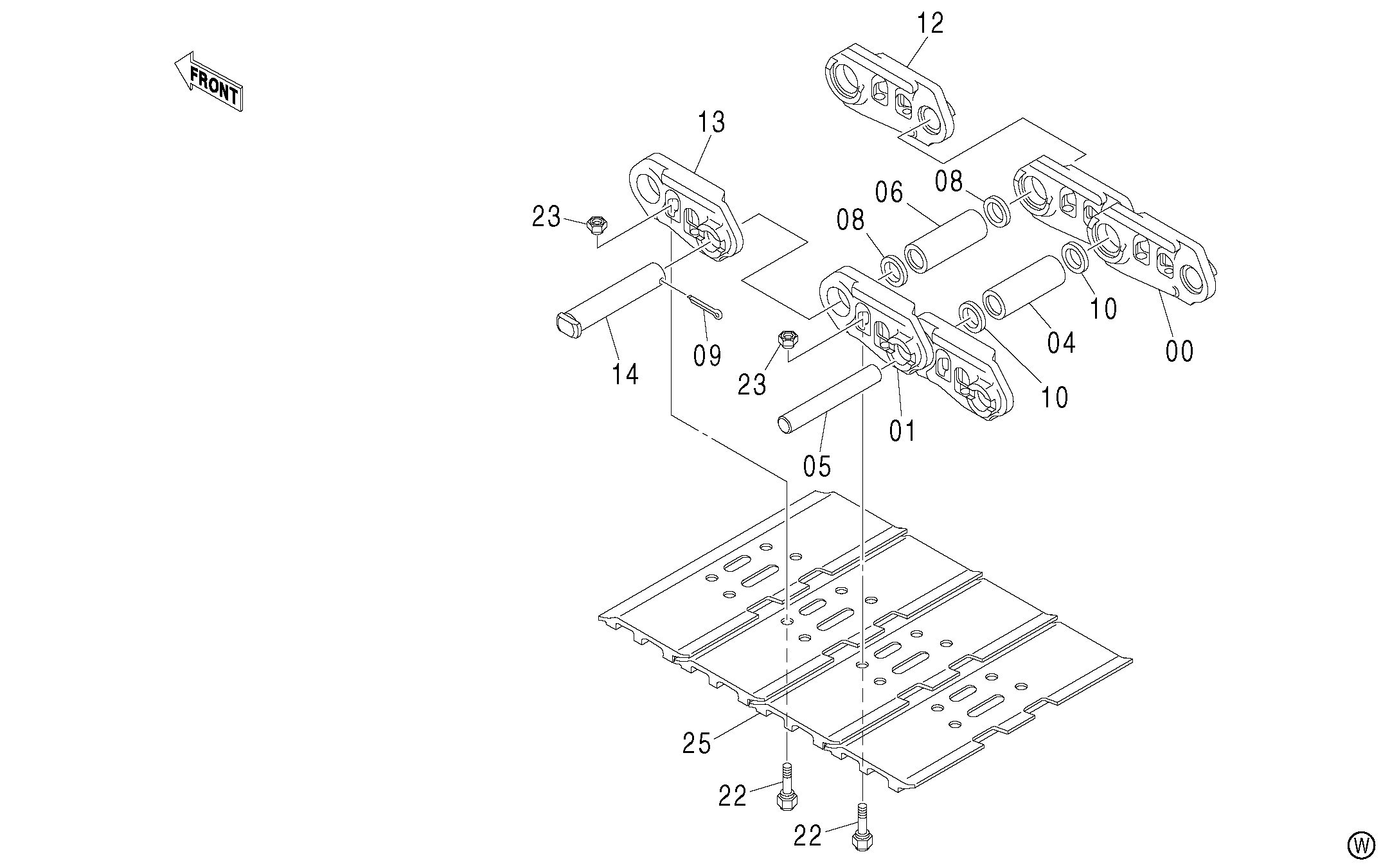

Заводская схема «Гусеничная цепь 750G (LC гусеница)» для HITACHI ZX460LCH-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9171088 | Гусеничная цепь в сборе | 2 | |
| 00-14 | 9129617 замена: 4387659 | Гусеничная цепь в сборе | 1 |
| 00-14 | 4387659 | Гусеничная цепь в сборе | 1 |
| 00 | 4328027 | Гусеничная цепь (правый) | 52 |
| 01 | 4328028 | Гусеничная цепь (левый) | 52 |
| 04 | 4328031 | Втулка гусеница | 52 |
| 05 | 4155607 | Палец | 52 |
| 06 | 4207487 | Соединительная втулка | 1 |
| 08 | 4328032 | Втулка | 2 |
| 09 | A761080 | Шплинт | 1 |
| 10 | 4232908 | Уплотнение | 104 |
| 12 | 4342893 | Гусеничная цепь M (правый) | 1 |
| 13 | 4342894 | Гусеничная цепь M (левый) | 1 |
| 14 | 4342895 | Соединительный палец | 1 |
| 22 | 4328034 | Болт башмак | 212 |
| 23 | 4328035 | Гайка | 212 |
| 25 | 4403212 | Башмак | 53 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX460LCH-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
