Автоматический. трубопроводы системы смазки (стрела)(1)<450, H, MT, MTH> — HITACHI ZX460LCH-AMS

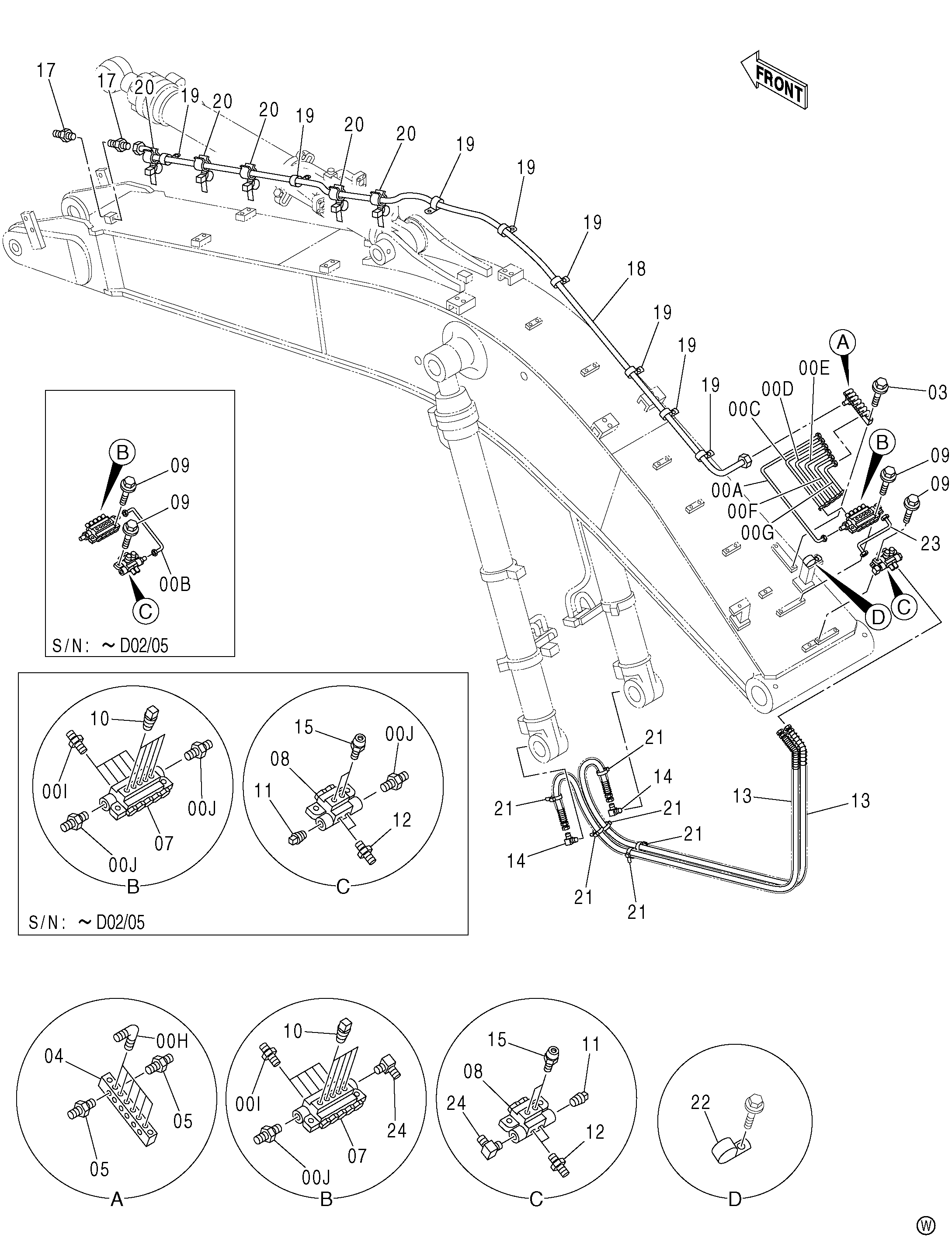

Заводская схема «Автоматический. трубопроводы системы смазки (стрела)(1)<450, H, MT, MTH>» для HITACHI ZX460LCH-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 4462554 | Трубка | 1 |
| 00B | 4462555 | Трубка | 1 |
| 00C | 4462556 | Трубка | 1 |
| 00D | 4462557 | Трубка | 1 |
| 00E | 4462558 | Трубка | 1 |
| 00F | 4462559 | Трубка | 1 |
| 00G | 4462560 | Трубка | 1 |
| 00H | 4130175 | Штуцер трубки | 6 |
| 00I | 4130168 | Штуцер трубки | 5 |
| 00J | 4130169 | Штуцер трубки | 3 |
| 00J | 4130169 | Штуцер трубки | 1 |
| 03 | J011050 | Болт с шайбой | 2 |
| 03 | J271050 замена: J901050 | Болт с шайбой | 2 |
| 04 | 4466640 | Блок | 1 |
| 05 | 4215650 | Адаптер | 2 |
| 07 | 4476337 | Клапан дивидер | 1 |
| 08 | 4476345 | Клапан дивидер | 1 |
| 09 | J010830 | Болт с шайбой | 4 |
| 09 | J260830 замена: J900830 | Болт с шайбой | 4 |
| 10 | 94-2021 | Пробка | 5 |
| 11 | 94-2022 | Пробка | 1 |
| 12 | 4367300 | Адаптер | 2 |
| 13 | 4463029 замена: 4603263 | Шланг | 2 |
| 13 | 4603263 | Шланг | 2 |
| 14 | 4298746 | Угловой штуцер | 2 |
| 15 | J75481 | Пресс-маслёнка | 2 |
| 17 | 4215650 | Адаптер | 2 |
| 18 | 4466666 | Шланг | 1 |
| 19 | 4190274 | Зажим | 8 |
| 20 | 4463374 | Хомут шланга | 5 |
| 21 | 4467676 | Ленточный зажим | 10 |
| 22 | 4190263 | Зажим | 1 |
| 23 | 4604512 | Шланг | 1 |
| 24 | 4154656 | Угловой штуцер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX460LCH-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
