Стрела трубопроводы (STD. стрела, H стрела)(гидромолот и гидроножницы) — HITACHI ZX460LCH-AMS

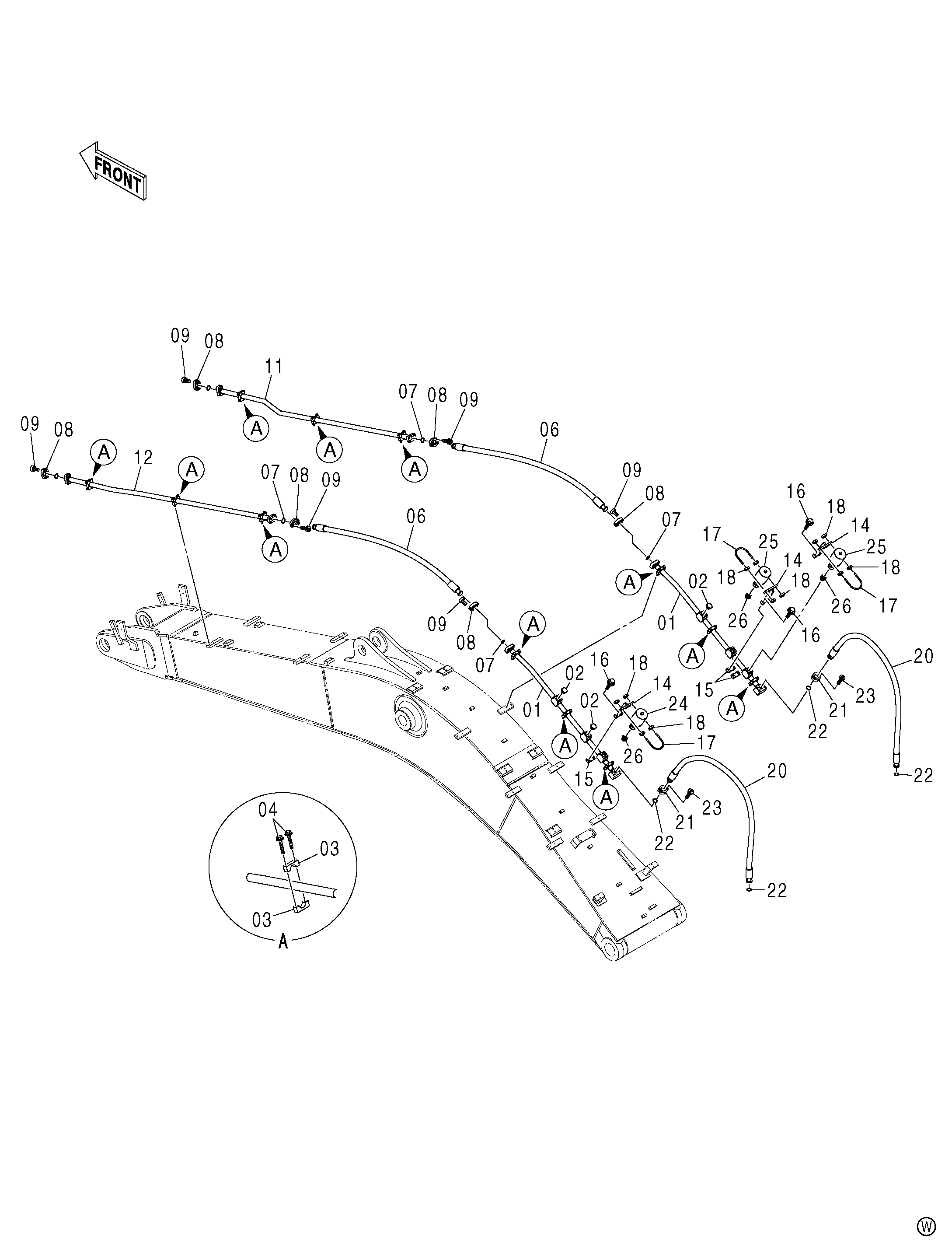

Заводская схема «Стрела трубопроводы (STD. стрела, H стрела)(гидромолот и гидроножницы)» для HITACHI ZX460LCH-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8075907 | Трубка | 2 |
| 02 | A885000 | Пробка | 3 |
| 02A | 970860 | Уплотнительное кольцо | 1 |
| 03 | 4334364 | Хомут трубки | 24 |
| 04 | J271285 | Болт с шайбой | 24 |
| 04A | J901285 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 06 | 4343208 | Шланг | 2 |
| 07 | 4508805 | Уплотнительное кольцо | 4 |
| 08 | 4089703 | Разъёмный фланец | 12 |
| 09 | M341445 | Болт с внутренним шестигранником | 24 |
| 11 | 8073297 | Трубка | 1 |
| 12 | 8073298 | Трубка | 1 |
| 14 | 8056999 | Кронштейн | 3 |
| 15 | 4317910 | Хомут трубки | 3 |
| 16 | J271255 | Болт с шайбой | 6 |
| 16A | J901255 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 17 | 4289010 | U-образный болт | 3 |
| 18 | J950012 | Гайка | 12 |
| 20 | 4344300 | Шланг | 2 |
| 21 | 4089703 | Разъёмный фланец | 4 |
| 22 | 4508805 | Уплотнительное кольцо | 4 |
| 23 | M341445 | Болт с внутренним шестигранником | 8 |
| 24 | 4461979 | Гидроаккумулятор | 1 |
| 25 | 4461977 | Гидроаккумулятор | 2 |
| 26 | 4464962 | Адаптер | 3 |
| 26A | 4506424 | Уплотнительное кольцо | 1 |
| 26B | 970860 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX460LCH-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
