Электрооборудование (1)<460> — HITACHI ZX460LCH-AMS

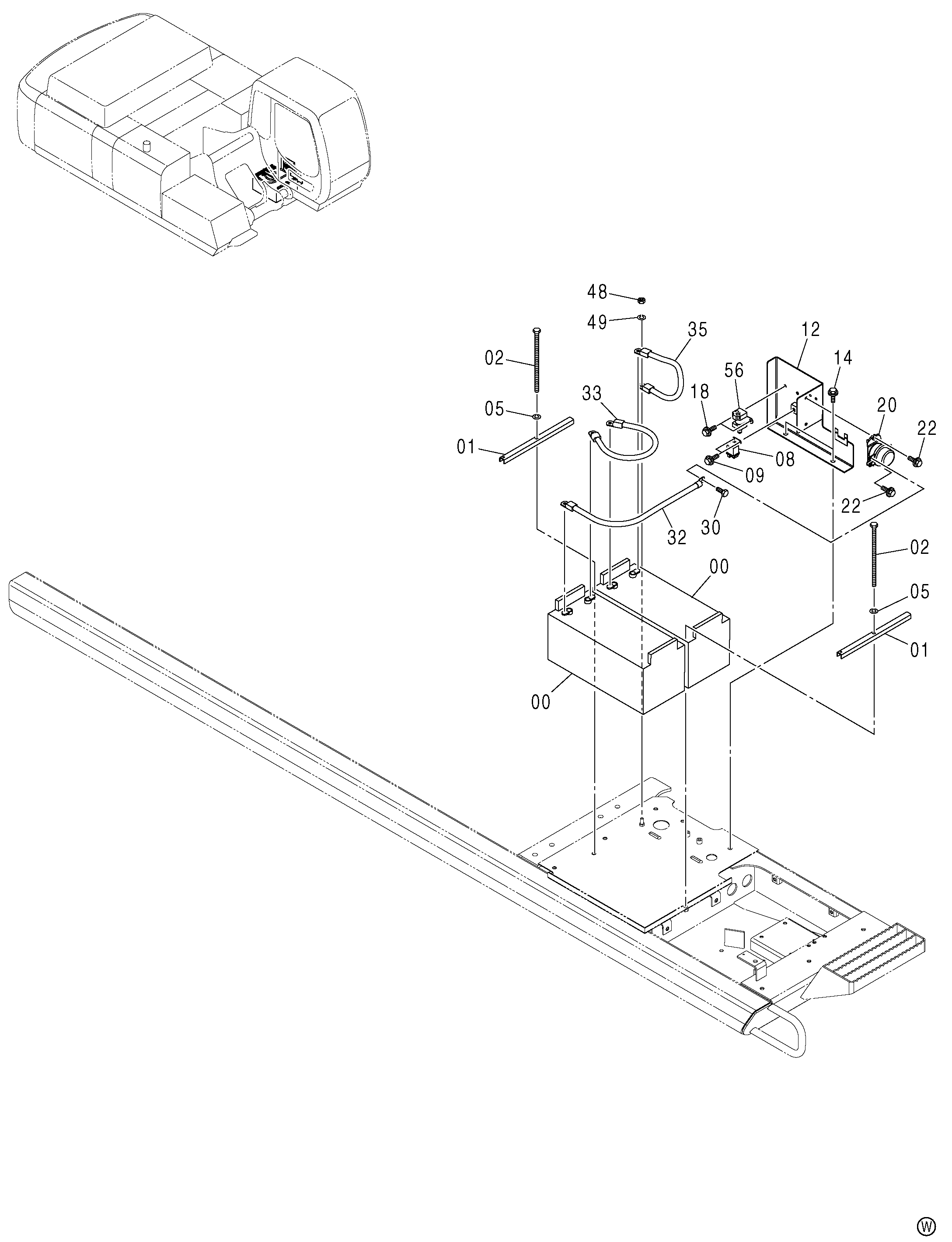

Заводская схема «Электрооборудование (1)<460>» для HITACHI ZX460LCH-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4192421 | Аккумулятор | 2 |
| 01 | 4145156 | Опора | 2 |
| 02 | 4206101 | Болт | 2 |
| 05 | A590912 | Пружинная шайба | 2 |
| 08 | 4251587 | Реле | 1 |
| 09 | J260614 | Болт с шайбой | 2 |
| 09A | J900616 | Болт | 1 |
| 09B | A590106 | Плоская шайба | 1 |
| 12 | 8092696 | Кронштейн | 1 |
| 14 | J271230 | Болт с шайбой | 2 |
| 14A | J901230 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 18 | J260820 | Болт с шайбой | 2 |
| 18A | J900820 | Болт | 1 |
| 18B | A590108 | Плоская шайба | 1 |
| 20 | 4255762 | Реле аккумулятор | 1 |
| 22 | J260825 | Болт с шайбой | 2 |
| 22A | J900825 | Болт | 1 |
| 22B | A590108 | Плоская шайба | 1 |
| 30 | J900820 | Болт | 1 |
| 32 | 4605567 | Жгут проводов | 1 |
| 33 | 4605530 | Жгут проводов | 1 |
| 35 | 4605531 | Жгут проводов | 1 |
| 48 | J950010 | Гайка | 1 |
| 49 | A590910 | Пружинная шайба | 1 |
| 56 | 4279835 | Реле защитный | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX460LCH-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
