Основные гидролинии (2) — HITACHI ZX450LC-3-M

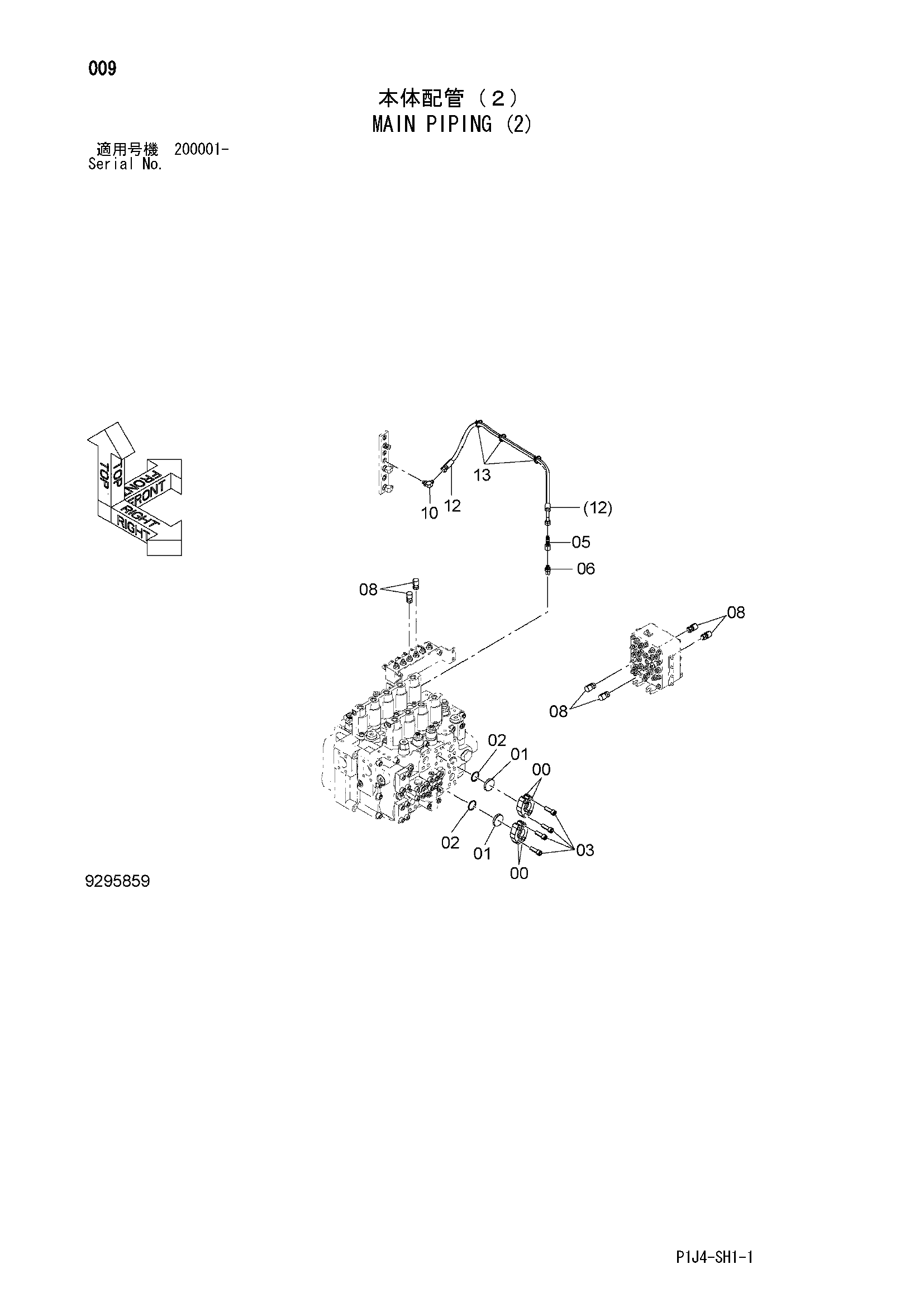

Заводская схема «Основные гидролинии (2)» для HITACHI ZX450LC-3-M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4089703 | Разъёмный фланец | 4 |
| 01 | 4336672 | Крышка | 2 |
| 02 | 4508805 | Уплотнительное кольцо | 2 |
| 03 | J781445 | Болт с внутренним шестигранником | 8 |
| 05 | 4246672 | Соединительный штуцер | 1 |
| 06 | 4202422 | Адаптер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4223518 | Пробка унион | 6 |
| 10 | A852323 | Угловой штуцер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4228754 | Шланг | 1 |
| 13 | 4467676 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450LC-3-M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
