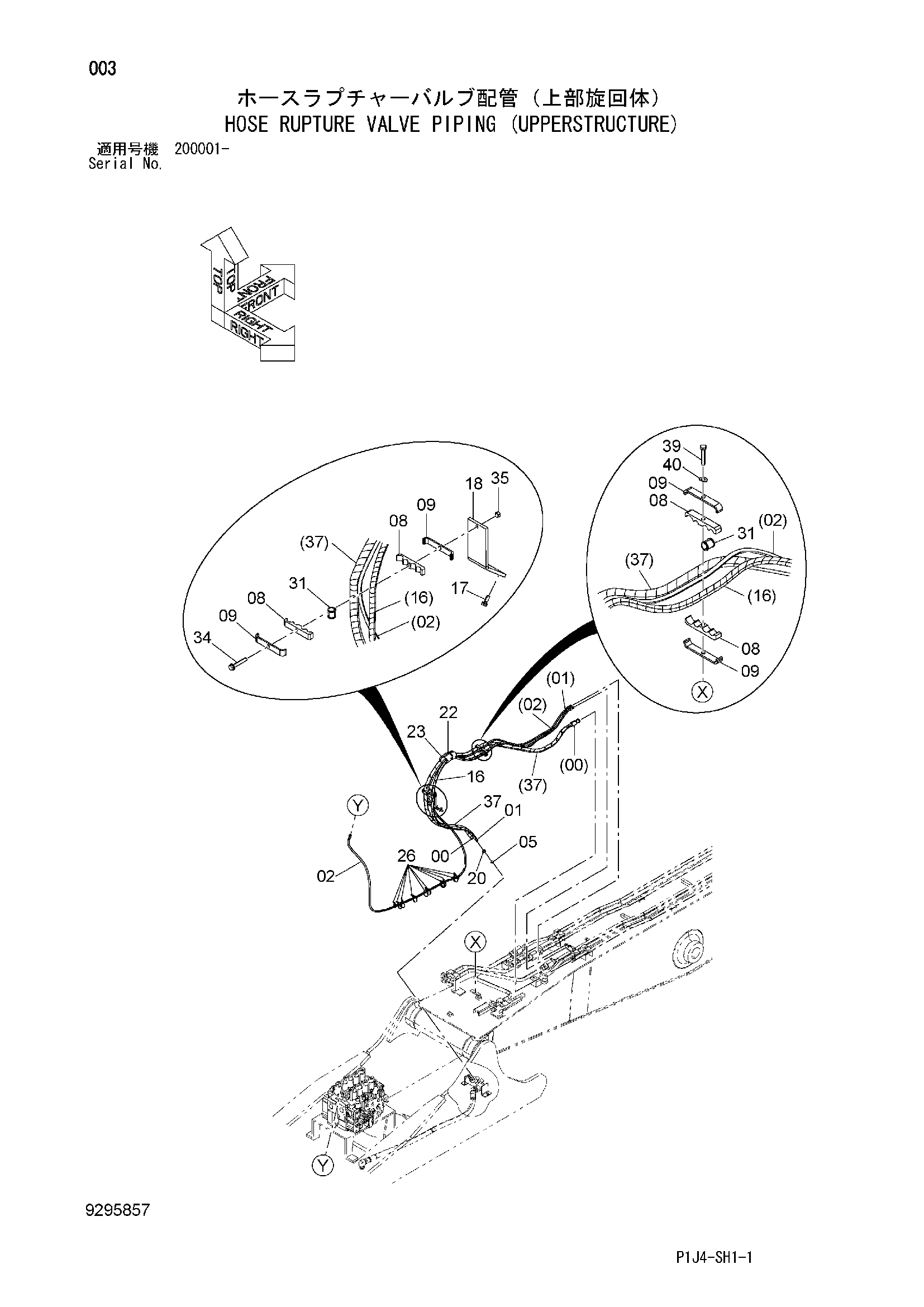

Шланг защита от разрыва клапан трубопроводы (верхняя платформа) — HITACHI ZX450LC-3-M
Заводская схема «Шланг защита от разрыва клапан трубопроводы (верхняя платформа)» для HITACHI ZX450LC-3-M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4676019 | Шланг | 1 |
| 01 | 4415478 | Шланг | 1 |
| 02 | 9298599 | Шланг в сборе | 1 |
| 02A | 4426297 | Шланг | 1 |
| 02B | 4327293 | Защитный кожух | 11 |
| 05 | A852143 | Адаптер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4335756 | Хомут шланга | 4 |
| 09 | 4335755 | Хомут | 4 |
| 16 | 4695141 | Трубка | 1 |
| 17 | J271235 | Болт с шайбой | 2 |
| 17A | J901235 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 18 | 4660202 | Кронштейн | 1 |
| 20 | 4187308 | Уплотнительное кольцо | 2 |
| 22 | 4155962 | Резиновая прокладка | 1 |
| 23 | 4351923 | Хомут шланга | 1 |
| 26 | 4121859 | Ленточный зажим | 10 |
| 31 | 4702562 | Трубка | 2 |
| 34 | J271280 | Болт с шайбой | 1 |
| 34A | J901280 | Болт | 1 |
| 34B | J222012 | Шайба | 1 |
| 35 | J950012 | Гайка | 1 |
| 37 | 4487203 | Защитный кожух | 1 |
| 39 | J901265 | Болт | 1 |
| 40 | A590412 | Шайба тонгуед | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450LC-3-M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
