Рукоять трубопроводы — HITACHI ZX450LC-3-M

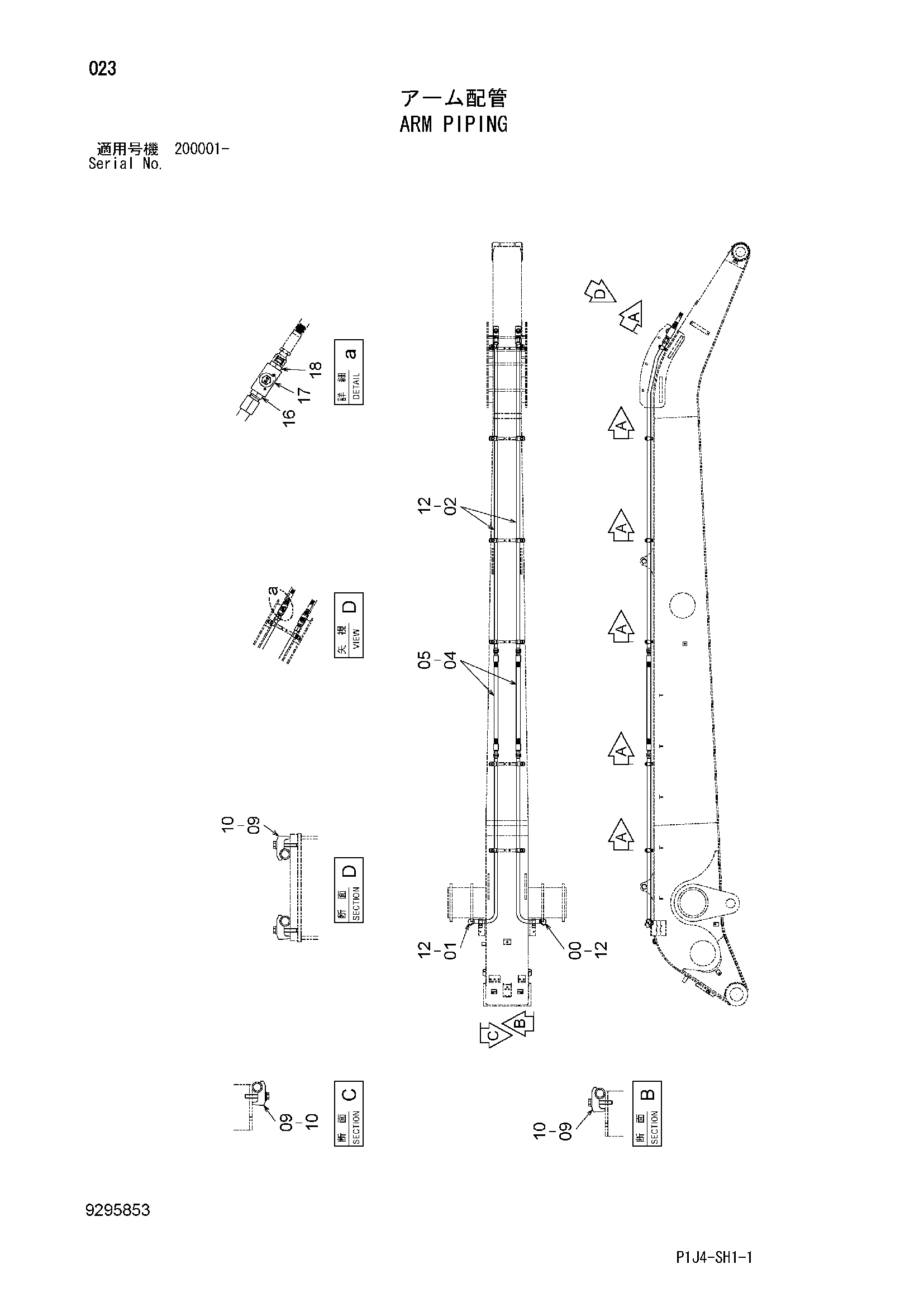

Заводская схема «Рукоять трубопроводы» для HITACHI ZX450LC-3-M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8114873 | Трубка | 1 |
| 01 | 8114869 | Трубка | 1 |
| 02 | 8114889 | Трубка | 2 |
| 04 | 4286851 | Шланг | 2 |
| 05 | 4327294 | Защитный кожух | 4 |
| 09 | 4190127 | Хомут трубки | 14 |
| 10 | J271270 | Болт с шайбой | 14 |
| 10A | J901270 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 12 | 4187328 | Уплотнительное кольцо | 6 |
| 16 | 4184837 | Адаптер | 2 |
| 16A | 4506429 | Уплотнительное кольцо | 1 |
| 17 | 4432055 | Запорный клапан | 2 |
| 18 | 4129457 | Адаптер | 2 |
| 18A | 4506429 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450LC-3-M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
