Трубопроводы системы смазки (стрела) — HITACHI ZX450LC-3-M

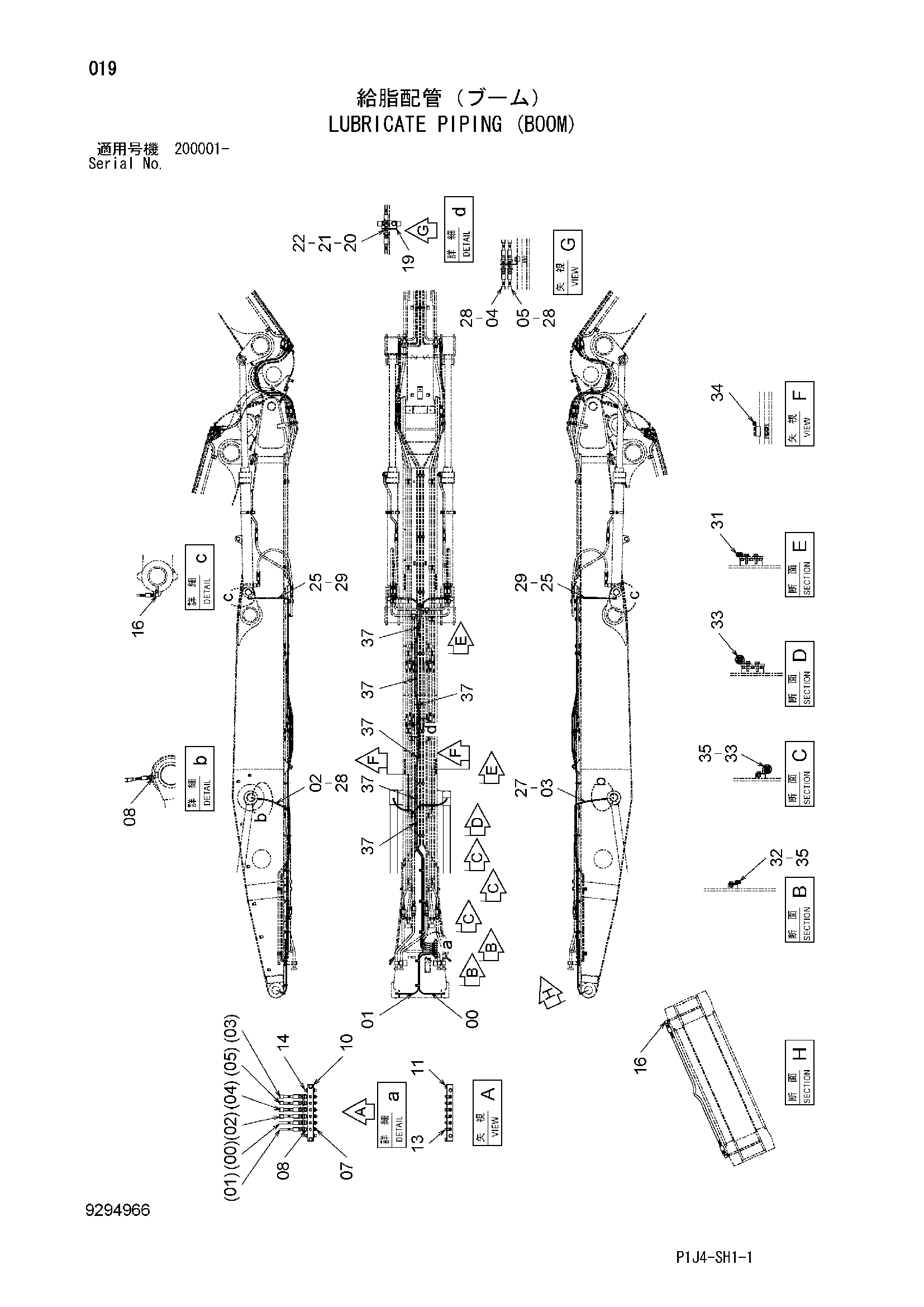

Заводская схема «Трубопроводы системы смазки (стрела)» для HITACHI ZX450LC-3-M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4659275 | Шланг | 1 |
| 01 | 4648476 | Шланг | 1 |
| 02 | 4669408 | Шланг | 1 |
| 03 | 4449710 | Шланг | 1 |
| 04 | 4669730 | Шланг | 1 |
| 05 | 4393808 | Шланг | 1 |
| 07 | J75482 | Пресс-маслёнка | 6 |
| 08 | 4154651 | Адаптер | 8 |
| 10 | 4689691 | Блок | 1 |
| 11 | J271050 | Болт с шайбой | 2 |
| 11A | J901050 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 13 | 94-2022 | Пробка | 6 |
| 14 | 94-2023 | Пробка | 4 |
| 16 | 4154656 | Угловой штуцер | 4 |
| 19 | 4690144 | Кронштейн | 1 |
| 20 | 4248117 | Адаптер | 2 |
| 21 | 4209198 | Гайка | 2 |
| 22 | A590912 | Пружинная шайба | 2 |
| 25 | 4487193 | Шланг | 2 |
| 27 | 4690274 | Защитный кожух | 1 |
| 28 | 4690275 | Защитный кожух | 3 |
| 29 | 4487206 | Защитный кожух | 2 |
| 31 | 4190282 | Зажим | 2 |
| 32 | 4190292 | Зажим | 2 |
| 33 | 4193848 | Зажим | 4 |
| 34 | 4190273 | Зажим | 2 |
| 35 | J271025 | Болт с шайбой | 5 |
| 35A | J901025 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 37 | 4121859 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450LC-3-M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
