Трубопроводы системы смазки (рукоять) — HITACHI ZX450LC-3-M

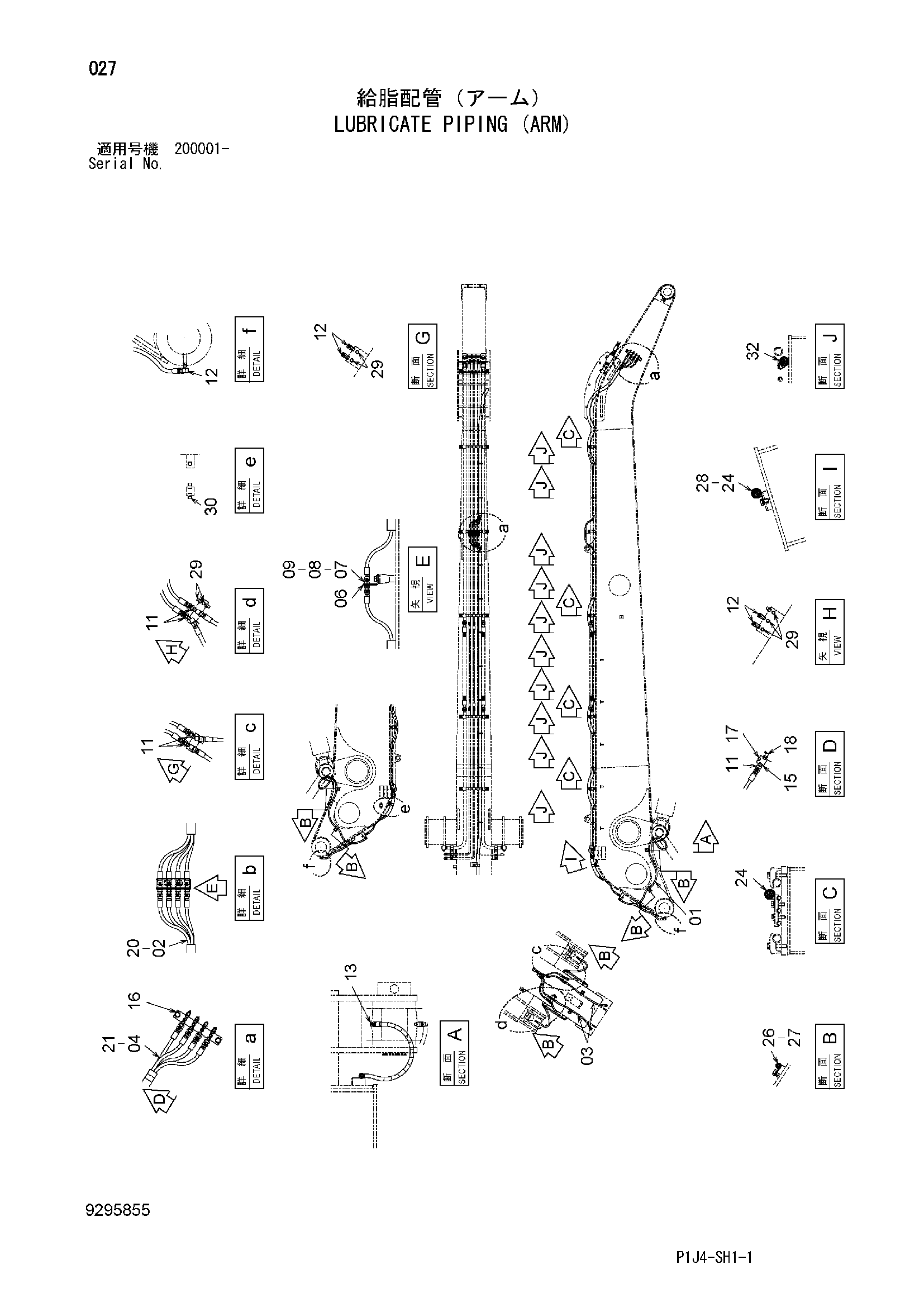

Заводская схема «Трубопроводы системы смазки (рукоять)» для HITACHI ZX450LC-3-M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9295247 | Шланг в сборе | 2 |
| 01A | 4661783 | Шланг | 1 |
| 01B | 4327293 | Защитный кожух | 3 |
| 02 | 4638972 | Шланг | 4 |
| 03 | 9299467 | Шланг в сборе | 2 |
| 03A | 4657601 | Шланг | 1 |
| 03B | 4327293 | Защитный кожух | 1 |
| 04 | 4486006 | Шланг | 4 |
| 06 | 4691343 | Кронштейн | 1 |
| 07 | 4248117 | Адаптер | 4 |
| 08 | 4209198 | Гайка | 4 |
| 09 | A590912 | Пружинная шайба | 4 |
| 11 | 4154651 | Адаптер | 8 |
| 12 | 4154656 | Угловой штуцер | 6 |
| 13 | 4298746 | Угловой штуцер | 2 |
| 15 | 4646047 | Блок | 1 |
| 16 | J271050 | Болт с шайбой | 2 |
| 16A | J901050 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | 94-2011 | Пробка | 4 |
| 18 | 4066158 | Штуцер | 4 |
| 20 | 4691344 | Защитный кожух | 1 |
| 21 | 4487204 | Защитный кожух | 1 |
| 24 | 4190264 | Зажим | 5 |
| 26 | 4190275 | Зажим | 6 |
| 27 | J271025 | Болт с шайбой | 6 |
| 27A | J901025 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 28 | J271225 | Болт с шайбой | 1 |
| 28A | J901225 | Болт | 1 |
| 28B | J222012 | Шайба | 1 |
| 29 | 94-2022 | Пробка | 7 |
| 30 | 94-2023 | Пробка | 2 |
| 32 | 4121859 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450LC-3-M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
