Стрела 9.5m — HITACHI ZX450LC-3-M

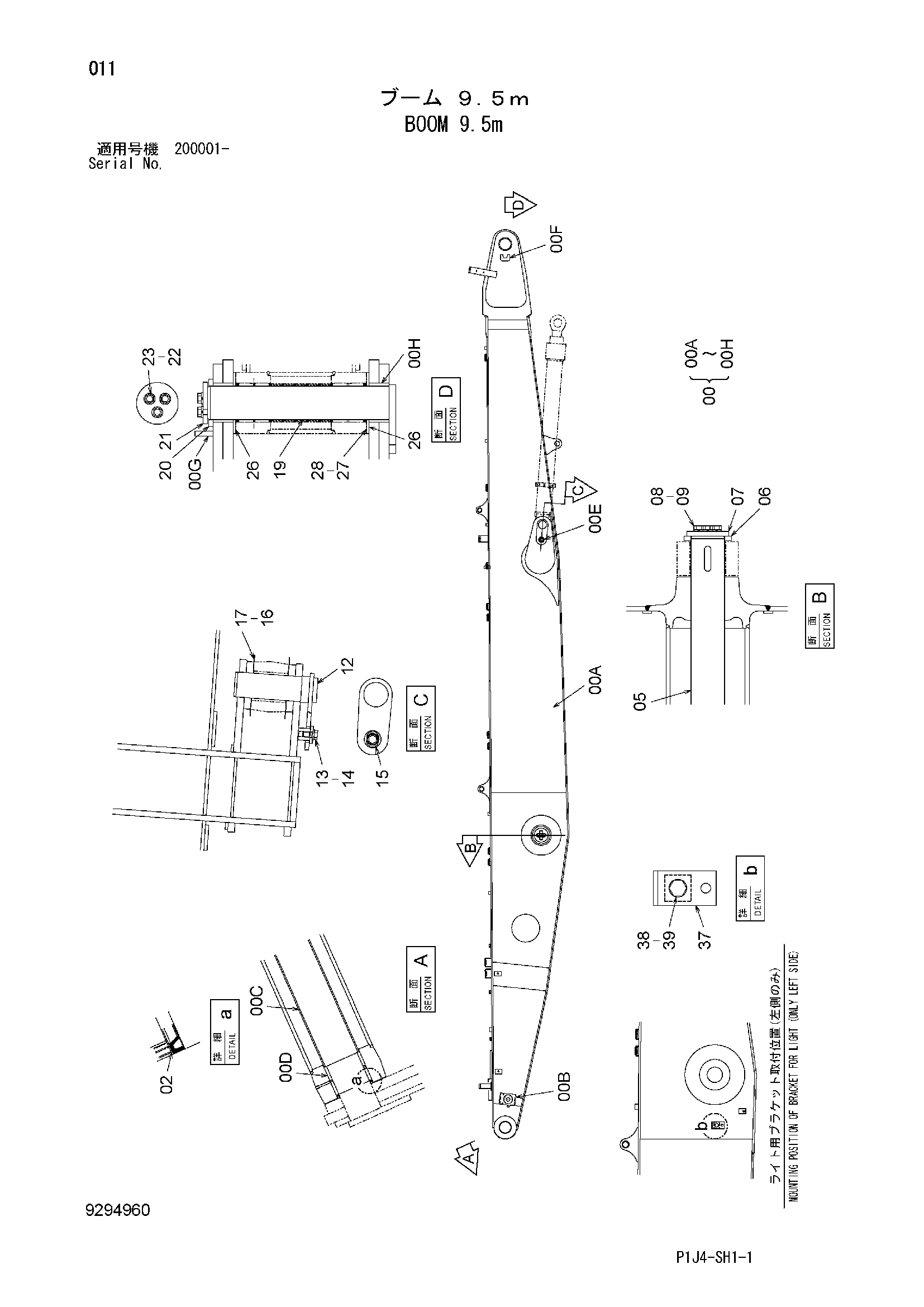

Заводская схема «Стрела 9.5m» для HITACHI ZX450LC-3-M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6026711 | Стрела | 1 |
| 00A | 6026710 | Стрела | 1 |
| 00B | 3114325 | Кронштейн | 1 |
| 00C | 4334120 | Проставка | 1 |
| 00D | 3055205 | Втулка | 2 |
| 00E | 4438594 | Седло винта | 2 |
| 00F | 4299048 | Ограничитель | 1 |
| 00G | 4669440 | Седло винта | 1 |
| 00H | 4439033 | Втулка | 2 |
| 02 | 4251752 | Пылезащитное уплотнение | 2 |
| 05 | 3104745 | Палец | 1 |
| 06 | 4040931 | Шайба | 2 |
| 07 | 4117700 | Ограничитель | 2 |
| 08 | J912050 | Болт | 8 |
| 09 | J222020 | Шайба | 8 |
| 12 | 8110585 | Палец | 2 |
| 13 | J921840 | Болт | 2 |
| 14 | J222018 | Шайба | 2 |
| 15 | 4441471 | Пластина | 2 |
| 16 | 4444284 | Упорная пластина 1.0mm | 2 |
| 17 | 4444285 | Упорная пластина 2.0mm | 2 |
| 19 | 8100447 | Палец | 1 |
| 20 | 4040931 | Шайба | 1 |
| 21 | 4206989 | Ограничитель | 1 |
| 22 | J912050 | Болт | 3 |
| 23 | J222020 | Шайба | 3 |
| 26 | 4479444 | Пластина | 2 |
| 27 | 4651551 | Регулировочная шайба 1.0mm | 1 |
| 28 | 4651552 | Регулировочная шайба 2.0mm | 2 |
| 37 | 9765757 | Кронштейн | 1 |
| 38 | J222014 | Шайба | 1 |
| 39 | J901430 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450LC-3-M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
