Рукоять трубопроводы (лифтингмагнет)(с-ск450T-D) — HITACHI ZX450LC-3-DH

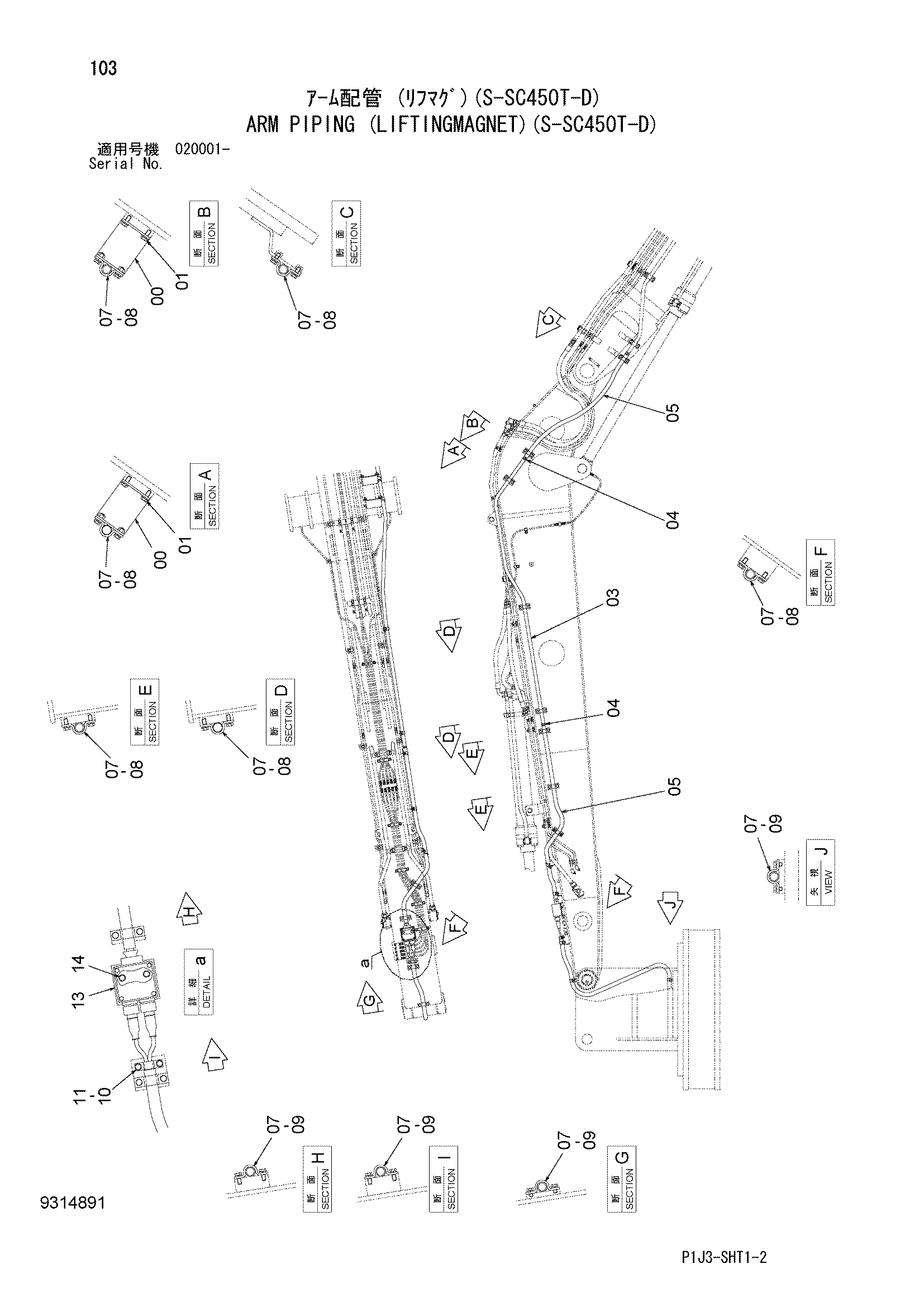

Заводская схема «Рукоять трубопроводы (лифтингмагнет)(с-ск450T-D)» для HITACHI ZX450LC-3-DH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9729899 | Кронштейн | 2 |
| 01 | J271230 | Болт с шайбой | 4 |
| 01A | J901230 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 03 | 4707145 | Трубка | 1 |
| 04 | 4921052 | Втулка | 2 |
| 05 | 4666050 | Шланг | 1 |
| 07 | 4711415 | Хомут трубки | 13 |
| 08 | 4609016 | Болт с шайбой | 22 |
| 09 | 4665514 | Болт с шайбой | 4 |
| 10 | 4080275 | Хомут трубки | 1 |
| 11 | J271030 | Болт с шайбой | 2 |
| 11A | J901030 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 13 | 4245297 | Разъём | 1 |
| 13A | 4641353 | Консент (мале) | 2 |
| 13B | 4614360 | Консент | 2 |
| 14 | J271030 | Болт с шайбой | 2 |
| 14A | J901030 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450LC-3-DH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
