Навесное оборудование трубопроводы (рукоять)(с-ск450T-D) — HITACHI ZX450LC-3-DH

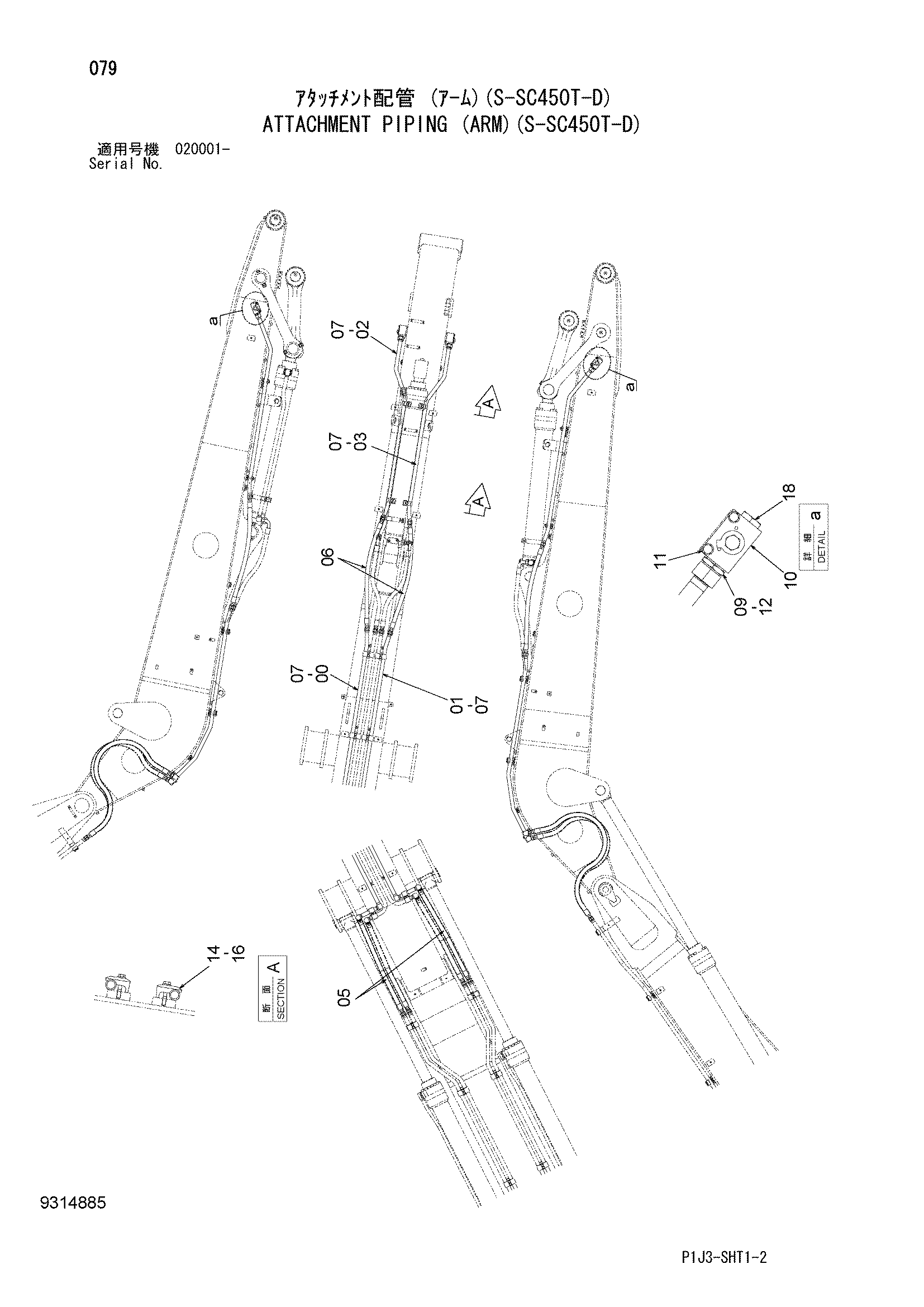

Заводская схема «Навесное оборудование трубопроводы (рукоять)(с-ск450T-D)» для HITACHI ZX450LC-3-DH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8110969 | Трубка | 1 |
| 01 | 8110970 | Трубка | 1 |
| 02 | 8110971 | Трубка | 1 |
| 03 | 8110972 | Трубка | 1 |
| 05 | 4400850 | Шланг | 2 |
| 06 | 4275675 | Шланг | 2 |
| 07 | 4187328 | Уплотнительное кольцо | 6 |
| 09 | 4205196 | Адаптер | 2 |
| 09A | 4506429 | Уплотнительное кольцо | 1 |
| 10 | 4447675 | Запорный клапан | 2 |
| 11 | J271080 | Болт с шайбой | 4 |
| 11A | J901080 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | 4187329 | Уплотнительное кольцо | 2 |
| 14 | 4190127 | Хомут трубки | 4 |
| 16 | J271270 | Болт с шайбой | 4 |
| 16A | J901270 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 18 | A885008 | Пробка | 2 |
| 18A | 4506429 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450LC-3-DH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
