Угол датчик (с-ск450T-B) — HITACHI ZX450LC-3-DH

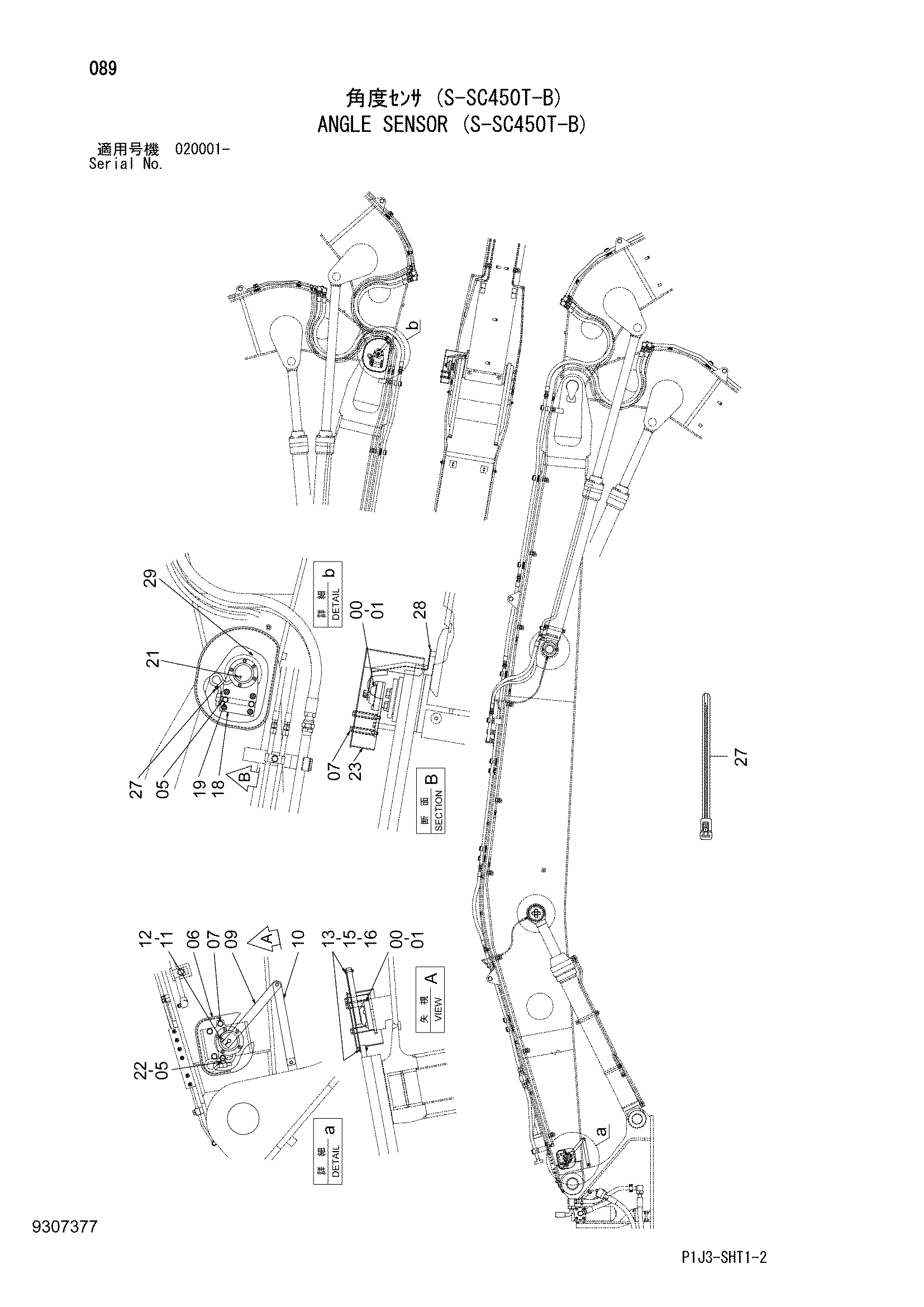

Заводская схема «Угол датчик (с-ск450T-B)» для HITACHI ZX450LC-3-DH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4406649 | Датчик угла | 2 |
| 01 | J780830 | Болт с внутренним шестигранником | 10 |
| 05 | 4355515 | Кронштейн | 2 |
| 06 | 8112739 | Крышка | 1 |
| 07 | J271000 | Болт с шайбой | 7 |
| 07A | J901000 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 09 | 4682040 | Рычаг | 1 |
| 10 | 4478737 | Рычаг | 1 |
| 11 | M340830 | Болт с внутренним шестигранником | 1 |
| 12 | A590908 | Пружинная шайба | 1 |
| 13 | 4326438 | Палец | 2 |
| 15 | A590108 | Плоская шайба | 2 |
| 16 | 4022697 | Стопорный палец | 2 |
| 18 | 4681206 | Кронштейн | 1 |
| 19 | J271025 | Болт с шайбой | 2 |
| 19A | J901025 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 21 | J780612 | Болт с внутренним шестигранником | 1 |
| 22 | J271025 | Болт с шайбой | 1 |
| 22A | J901025 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 23 | 8112559 | Крышка | 1 |
| 27 | 4055312 | Ленточный зажим | 20 |
| 28 | J281025 | Болт с шайбой | 1 |
| 28A | J901025 | Болт | 1 |
| 28B | 4486055 | Шайба | 1 |
| 29 | 8121810 | Рычаг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450LC-3-DH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
