Трубопроводы системы смазки (рукоять)(с-ск450T-D) — HITACHI ZX450LC-3-DH

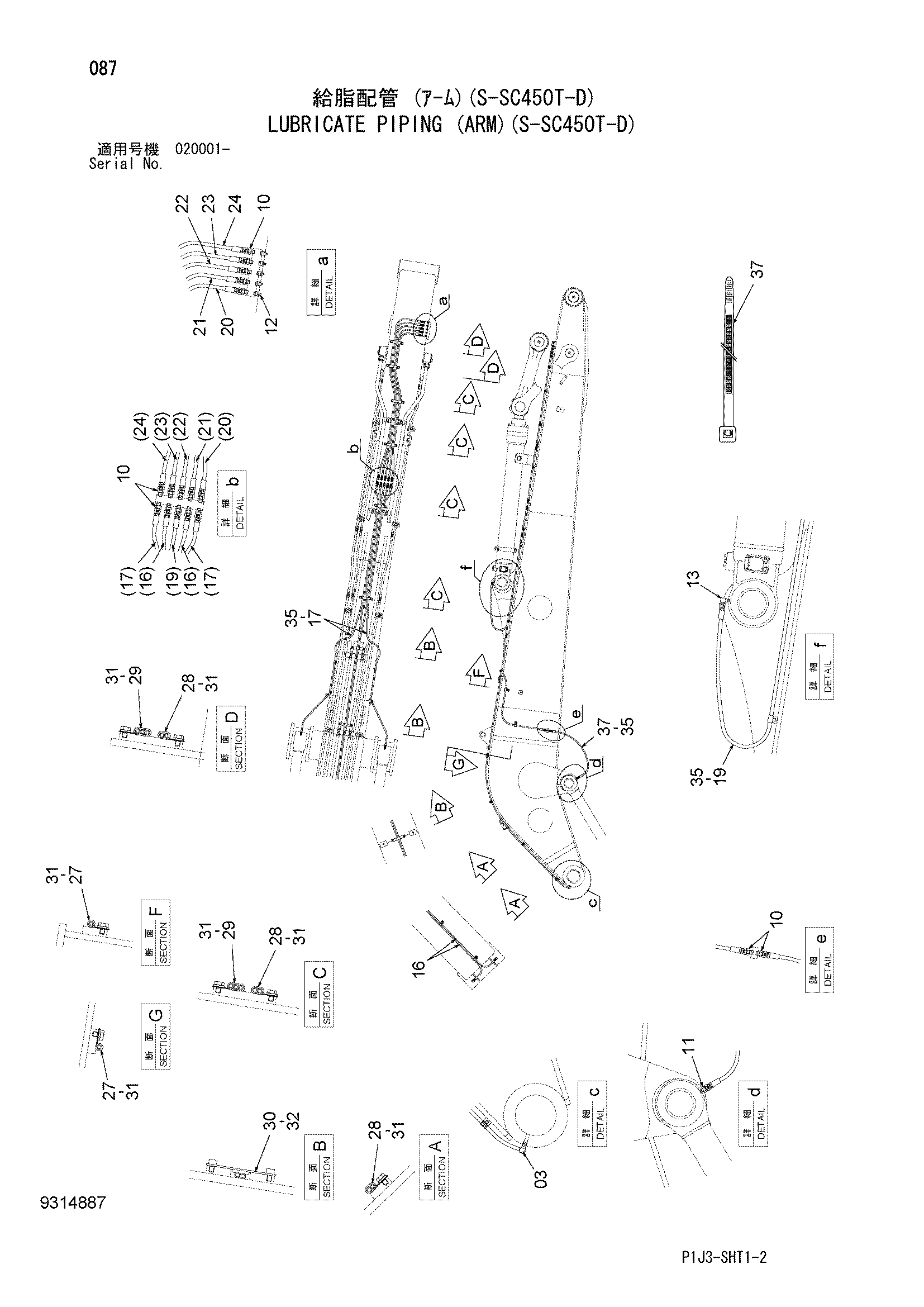

Заводская схема «Трубопроводы системы смазки (рукоять)(с-ск450T-D)» для HITACHI ZX450LC-3-DH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4154656 | Угловой штуцер | 2 |
| 10 | 4154651 | Адаптер | 19 |
| 11 | 4367300 | Адаптер | 2 |
| 12 | J75482 | Пресс-маслёнка | 5 |
| 13 | 4256211 | Угловой штуцер | 1 |
| 16 | 4706037 | Шланг | 2 |
| 17 | 4252837 | Нейлоновый шланг | 2 |
| 19 | 4303833 | Нейлоновый шланг | 1 |
| 20 | 4274573 | Нейлоновый шланг | 1 |
| 21 | 4317669 | Нейлоновый шланг | 1 |
| 22 | 4262279 | Нейлоновый шланг | 1 |
| 23 | 4258878 | Нейлоновый шланг | 1 |
| 24 | 4258880 | Нейлоновый шланг | 1 |
| 27 | 4190261 | Зажим | 4 |
| 28 | 4192018 | Зажим | 8 |
| 29 | 4252877 | Зажим | 6 |
| 30 | 9768569 | Хомут | 3 |
| 31 | J271016 | Болт с шайбой | 18 |
| 31A | J901016 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 32 | J781016 | Болт с внутренним шестигранником | 6 |
| 35 | 4327293 | Защитный кожух | 10 |
| 36 | 4121859 | Ленточный зажим | 20 |
| 37 | 4626073 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450LC-3-DH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
