Стрела 9.92m (с-ск450T-D) — HITACHI ZX450LC-3-DH

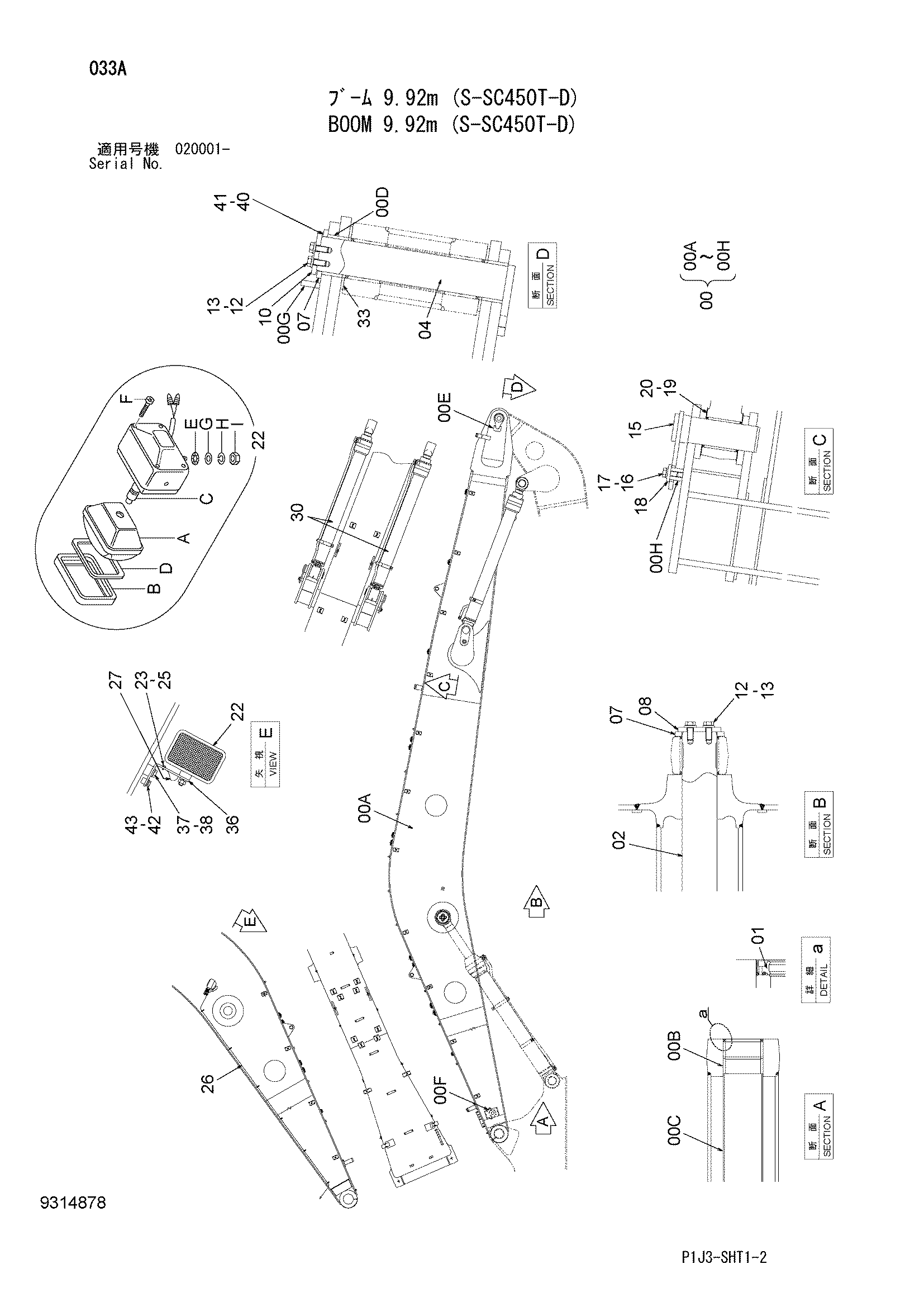

Заводская схема «Стрела 9.92m (с-ск450T-D)» для HITACHI ZX450LC-3-DH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7058798 | Стрела | 1 |
| 00A | 6028152 | Стрела | 1 |
| 00B | 3055205 | Втулка | 2 |
| 00C | 4334120 | Проставка | 1 |
| 00D | 4439033 | Втулка | 2 |
| 00E | 4299048 | Ограничитель | 1 |
| 00F | 3112895 | Кронштейн | 1 |
| 00G | 4669440 | Седло винта | 1 |
| 00H | 4438594 | Седло винта | 2 |
| 01 | 4251752 | Пылезащитное уплотнение | 2 |
| 02 | 3104745 | Палец | 1 |
| 04 | 8100447 | Палец | 1 |
| 07 | 4040931 | Шайба | 3 |
| 08 | 4117700 | Ограничитель | 2 |
| 10 | 4206989 | Ограничитель | 1 |
| 12 | J912050 | Болт | 11 |
| 13 | J222020 | Шайба | 11 |
| 15 | 8110585 | Палец | 2 |
| 16 | J921840 | Болт | 2 |
| 17 | J222018 | Шайба | 2 |
| 18 | 4441471 | Пластина | 2 |
| 19 | 4444284 | Упорная пластина 1.0mm | 2 |
| 20 | 4444285 | Упорная пластина 2.0mm | 2 |
| 22 | 4336570 замена: 4326800 | Фара | 1 |
| 22 | 4326800 | Фара | 1 |
| 22A | 4326801 | Ленс блок | 1 |
| 22B | 4326802 | Рама | 1 |
| 22C | 4285648 | Лампа | 1 |
| 22D | 4326803 | Прокладка | 1 |
| 22E | 4307026 | Шайба | 1 |
| 22F | 4307027 | Винт | 4 |
| 22G | A590114 | Плоская шайба | 1 |
| 22H | A590914 | Пружинная шайба | 1 |
| 22I | J952014 | Гайка | 1 |
| 23 | M430610 | Винт | 1 |
| 25 | A590106 | Плоская шайба | 1 |
| 26 | 4271787 | Жгут проводов | 1 |
| 27 | 4271788 | Жгут проводов | 1 |
| 30 | 9246750 | Гидроцилиндр. рукоять | 2 |
| 33 | 4651551 | Регулировочная шайба 1.0mm | 1 |
| 36 | 9765757 | Кронштейн | 1 |
| 37 | J901430 | Болт | 1 |
| 38 | J222014 | Шайба | 1 |
| 40 | 4637470 | Регулировочная шайба | 2 |
| 41 | 4637471 | Регулировочная шайба 3.2mm | 1 |
| 42 | 4190271 | Зажим | 1 |
| 43 | J271025 | Болт с шайбой | 1 |
| 43A | J901025 | Болт | 1 |
| 43B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450LC-3-DH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
