Стрела трубопроводы (с-ск450T-C) — HITACHI ZX450LC-3-DH

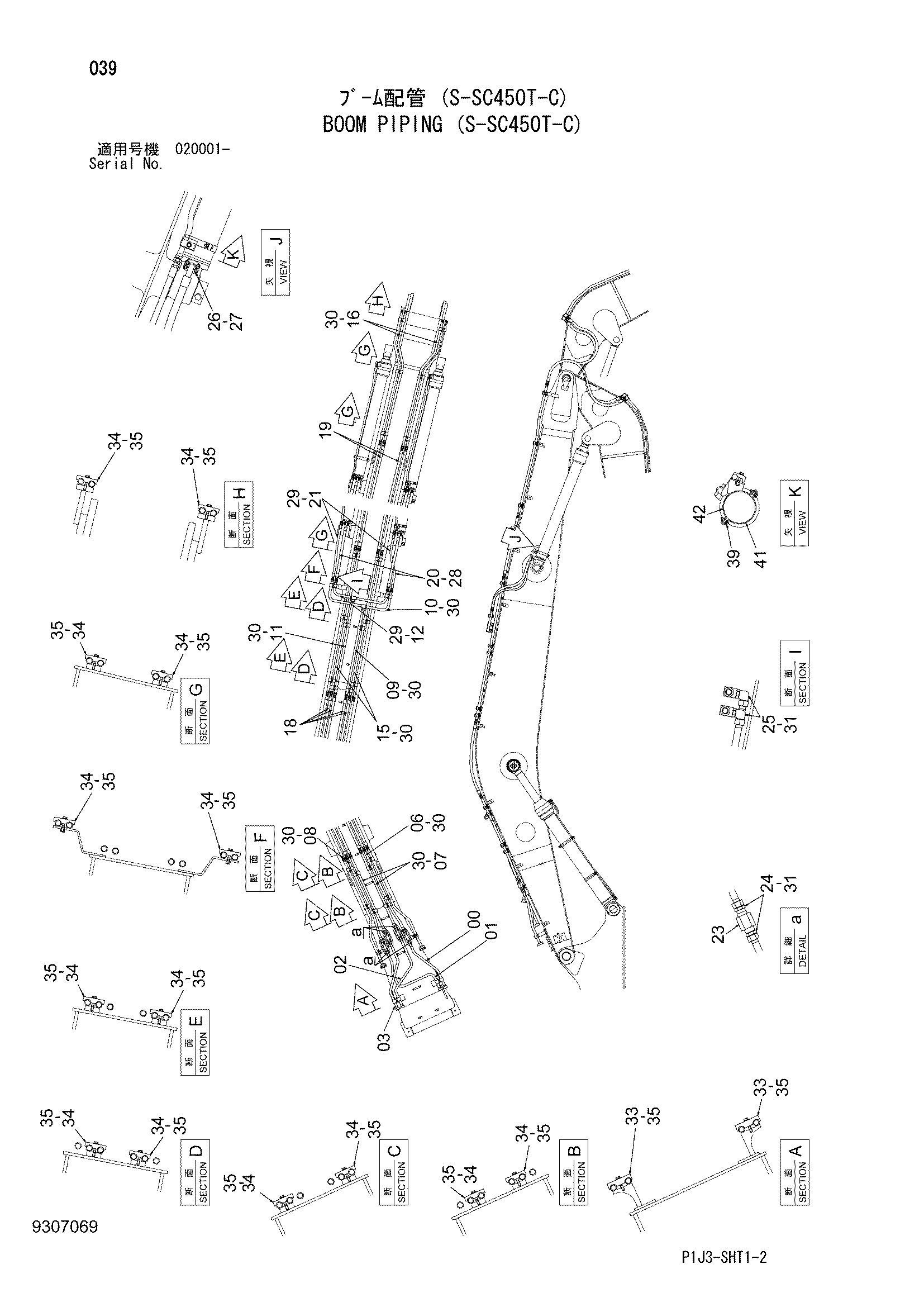

Заводская схема «Стрела трубопроводы (с-ск450T-C)» для HITACHI ZX450LC-3-DH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8110679 | Трубка | 1 |
| 01 | 8110678 | Трубка | 1 |
| 02 | 8110677 | Трубка | 1 |
| 03 | 8110676 | Трубка | 1 |
| 06 | 8110681 | Трубка | 1 |
| 07 | 9771510 | Трубка | 2 |
| 08 | 8110680 | Трубка | 1 |
| 09 | 9771511 | Трубка | 1 |
| 10 | 9771512 | Трубка | 1 |
| 11 | 9771513 | Трубка | 1 |
| 12 | 9771514 | Трубка | 1 |
| 15 | 9771515 | Трубка | 2 |
| 16 | 9771516 | Трубка | 2 |
| 18 | 4250888 | Шланг | 4 |
| 19 | 4286851 | Шланг | 2 |
| 20 | 4479262 | Шланг | 2 |
| 21 | 4250059 | Шланг | 2 |
| 23 | 9075046 | Клапан замедленного возврата | 4 |
| 24 | A853180 | Адаптер | 8 |
| 24A | 4506429 | Уплотнительное кольцо | 1 |
| 25 | A853380 | Угловой штуцер | 2 |
| 25A | 4506429 | Уплотнительное кольцо | 1 |
| 26 | 4085560 | Разъёмный фланец | 4 |
| 27 | J781240 | Болт с внутренним шестигранником | 8 |
| 28 | 966993 | Уплотнительное кольцо | 2 |
| 29 | 4187308 | Уплотнительное кольцо | 4 |
| 30 | 4187328 | Уплотнительное кольцо | 16 |
| 31 | 4187329 | Уплотнительное кольцо | 10 |
| 33 | 4250763 | Хомут трубки | 2 |
| 34 | 4612395 | Хомут трубки | 26 |
| 35 | J271270 | Болт с шайбой | 56 |
| 35A | J901270 | Болт | 1 |
| 35B | J222012 | Шайба | 1 |
| 39 | J271040 | Болт с шайбой | 2 |
| 39A | J901040 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 41 | 3118303 | Хомут | 1 |
| 42 | 8120987 | Хомут | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450LC-3-DH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
