Трубопроводы системы смазки (стрела)(с-ск450T-B) — HITACHI ZX450LC-3-DH

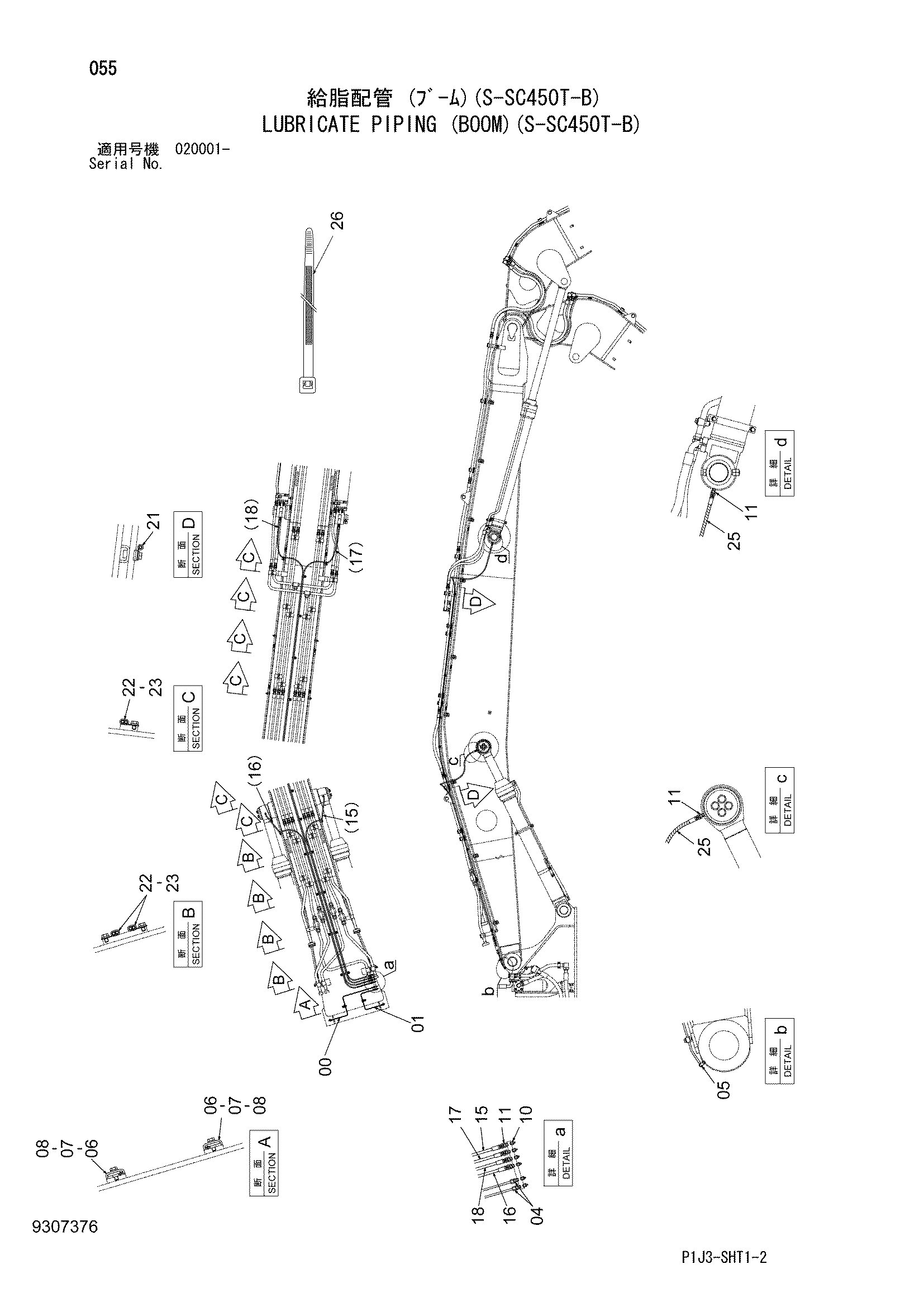

Заводская схема «Трубопроводы системы смазки (стрела)(с-ск450T-B)» для HITACHI ZX450LC-3-DH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4674458 | Трубка | 1 |
| 01 | 4674459 | Трубка | 1 |
| 04 | 4130169 | Штуцер трубки | 2 |
| 05 | 4130175 | Штуцер трубки | 2 |
| 06 | 9736422 | Хомут | 2 |
| 07 | 4269657 | Резиновая прокладка | 2 |
| 08 | J271030 | Болт с шайбой | 2 |
| 08A | J901030 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 10 | J75482 | Пресс-маслёнка | 6 |
| 11 | 4154651 | Адаптер | 8 |
| 15 | 4706033 | Шланг | 1 |
| 16 | 4706034 | Шланг | 1 |
| 17 | 4706055 | Шланг | 1 |
| 18 | 4706056 | Шланг | 1 |
| 21 | 4190261 | Зажим | 4 |
| 22 | 4192018 | Зажим | 14 |
| 23 | J271016 | Болт с шайбой | 14 |
| 23A | J901016 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 25 | 4327293 | Защитный кожух | 10 |
| 26 | 4121859 | Ленточный зажим | 20 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450LC-3-DH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
