Рукоять 5.96m (с-ск450T-D) — HITACHI ZX450LC-3-DH

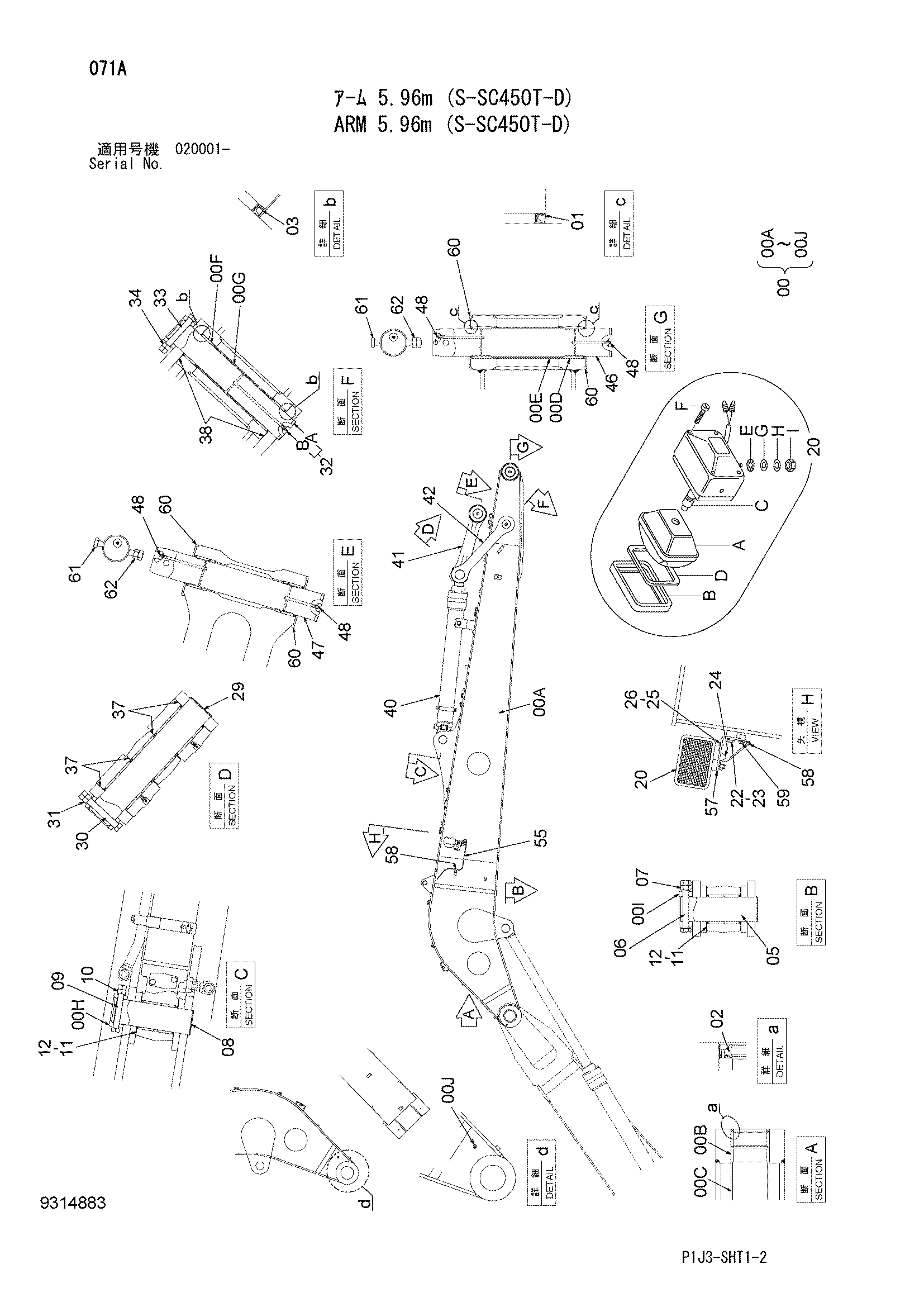

Заводская схема «Рукоять 5.96m (с-ск450T-D)» для HITACHI ZX450LC-3-DH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7058799 | Рукоять | 1 |
| 00A | 6028153 | Рукоять | 1 |
| 00B | 3055205 | Втулка | 2 |
| 00C | 4334122 | Проставка | 1 |
| 00D | 4381856 | Втулка | 2 |
| 00E | 4382148 | Проставка | 1 |
| 00F | 4358100 | Втулка | 2 |
| 00G | 4382147 | Проставка | 1 |
| 00H | 4067720 | Ограничитель | 1 |
| 00I | 4434956 | Ограничитель | 2 |
| 00J | 4458521 | Седло винта | 1 |
| 01 | 4074008 | Пылезащитное уплотнение | 2 |
| 02 | 4251752 | Пылезащитное уплотнение | 2 |
| 03 | 4067901 | Пылезащитное уплотнение | 2 |
| 05 | 3088751 | Палец | 2 |
| 06 | 4435128 | Стопорный палец | 2 |
| 07 | J950022 | Гайка | 4 |
| 08 | 3102467 | Палец | 1 |
| 09 | 4435126 | Стопорный палец | 1 |
| 10 | J950020 | Гайка | 2 |
| 11 | 4444284 | Упорная пластина 1.0mm | 6 |
| 12 | 4444285 | Упорная пластина 2.0mm | 6 |
| 20 | 4336570 замена: 4326800 | Фара | 2 |
| 20 | 4326800 | Фара | 2 |
| 20A | 4326801 | Ленс блок | 1 |
| 20B | 4326802 | Рама | 1 |
| 20C | 4285648 | Лампа | 1 |
| 20D | 4326803 | Прокладка | 1 |
| 20E | 4307026 | Шайба | 1 |
| 20F | 4307027 | Винт | 4 |
| 20G | A590114 | Плоская шайба | 1 |
| 20H | A590914 | Пружинная шайба | 1 |
| 20I | J952014 | Гайка | 1 |
| 22 | J901425 | Болт | 2 |
| 23 | A590914 | Пружинная шайба | 2 |
| 24 | 4271788 | Жгут проводов | 2 |
| 25 | M430610 | Винт | 2 |
| 26 | A590906 | Пружинная шайба | 2 |
| 29 | 3092037 | Палец | 1 |
| 30 | 4435128 | Стопорный палец | 1 |
| 31 | J950022 | Гайка | 2 |
| 32 | 9164039 | Палец | 1 |
| 32A | 3037539 | Палец | 1 |
| 32B | J75481 | Пресс-маслёнка | 1 |
| 33 | 4435126 | Стопорный палец | 1 |
| 34 | J950020 | Гайка | 2 |
| 37 | 4450014 | Упорная пластина | 4 |
| 38 | 4450013 | Упорная пластина | 2 |
| 40 | 9255452 | Гидроцилиндр ковша | 1 |
| 41 | 9204513 | A тяга | 1 |
| 42 | 9207393 | B тяга (к-тйпе) | 1 |
| 46 | 3084546 | Палец | 1 |
| 47 | 3084547 | Палец | 1 |
| 48 | J75481 | Пресс-маслёнка | 4 |
| 55 | 4685021 | Жгут проводов | 2 |
| 57 | 9765757 | Кронштейн | 2 |
| 58 | 4190271 | Зажим | 4 |
| 59 | J271025 | Болт с шайбой | 2 |
| 59A | J901025 | Болт | 1 |
| 59B | J222010 | Шайба | 1 |
| 60 | 4100180 | Уплотнительное кольцо | 4 |
| 61 | 4435127 | Стопорный палец | 2 |
| 62 | J950020 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450LC-3-DH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
