Навесное оборудование трубопроводы (стрела)(с-ск450T-B) — HITACHI ZX450LC-3-DH

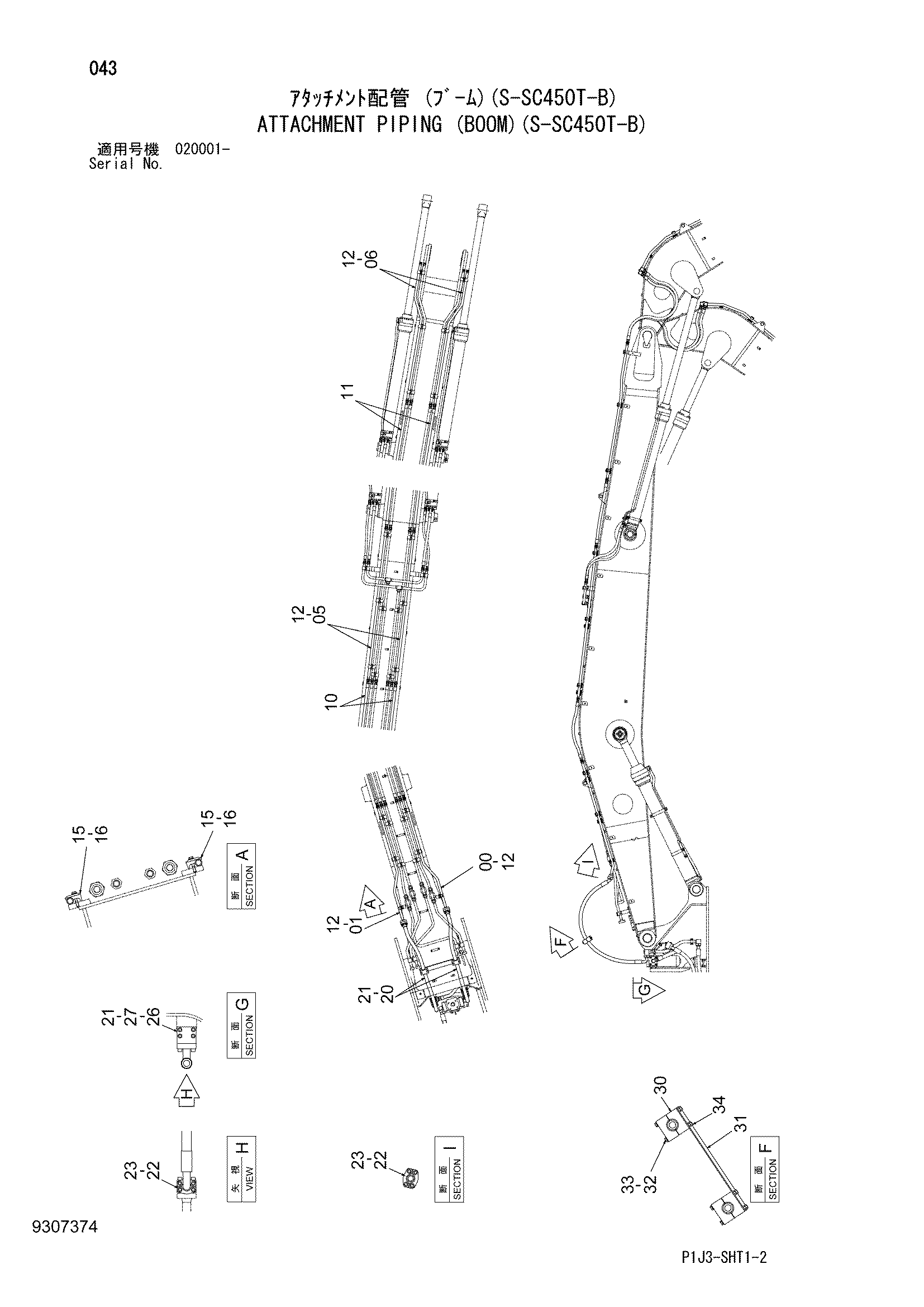

Заводская схема «Навесное оборудование трубопроводы (стрела)(с-ск450T-B)» для HITACHI ZX450LC-3-DH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8110686 | Трубка | 1 |
| 01 | 8110685 | Трубка | 1 |
| 05 | 9771515 | Трубка | 2 |
| 06 | 9771516 | Трубка | 2 |
| 10 | 4278156 | Шланг | 2 |
| 11 | 4286851 | Шланг | 2 |
| 12 | 4187328 | Уплотнительное кольцо | 10 |
| 15 | 4190127 | Хомут трубки | 2 |
| 16 | J271270 | Болт с шайбой | 2 |
| 16A | J901270 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 20 | 4706032 | Шланг | 2 |
| 21 | 4508805 | Уплотнительное кольцо | 6 |
| 22 | 4089703 | Разъёмный фланец | 8 |
| 23 | M341445 | Болт с внутренним шестигранником | 16 |
| 26 | 3111424 | Блок | 2 |
| 27 | M341490 | Болт с внутренним шестигранником | 8 |
| 30 | 4603541 | Хомут | 4 |
| 31 | 4641195 | Кронштейн | 1 |
| 32 | J901210 | Болт | 4 |
| 33 | A590112 | Плоская шайба | 4 |
| 34 | J950012 | Гайка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450LC-3-DH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
