Рукоять трубопроводы (с-ск450T-D) — HITACHI ZX450LC-3-DH

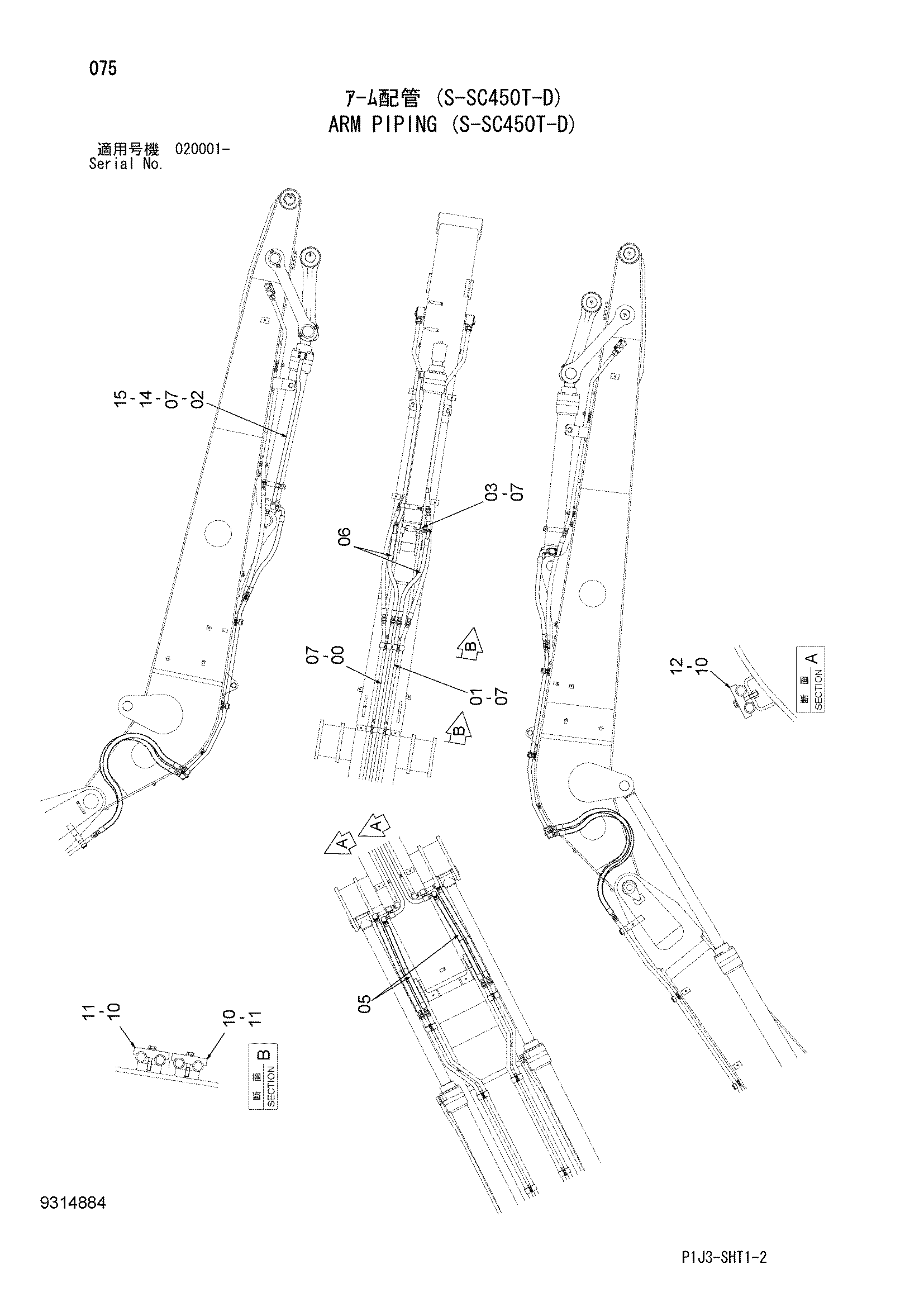

Заводская схема «Рукоять трубопроводы (с-ск450T-D)» для HITACHI ZX450LC-3-DH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8110968 | Трубка | 1 |
| 01 | 8110979 | Трубка | 1 |
| 02 | 8110967 | Трубка | 1 |
| 03 | 9768568 | Трубка | 1 |
| 05 | 4452263 | Шланг | 2 |
| 06 | 4647877 | Шланг | 2 |
| 07 | 4187328 | Уплотнительное кольцо | 6 |
| 10 | 4612395 | Хомут трубки | 6 |
| 11 | J271270 | Болт с шайбой | 8 |
| 11A | J901270 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | J271275 | Болт с шайбой | 4 |
| 12A | J901275 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 14 | M341260 | Болт с внутренним шестигранником | 2 |
| 15 | M341245 | Болт с внутренним шестигранником | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450LC-3-DH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
