Основные гидролинии (3) — HITACHI ZX450H-HHE

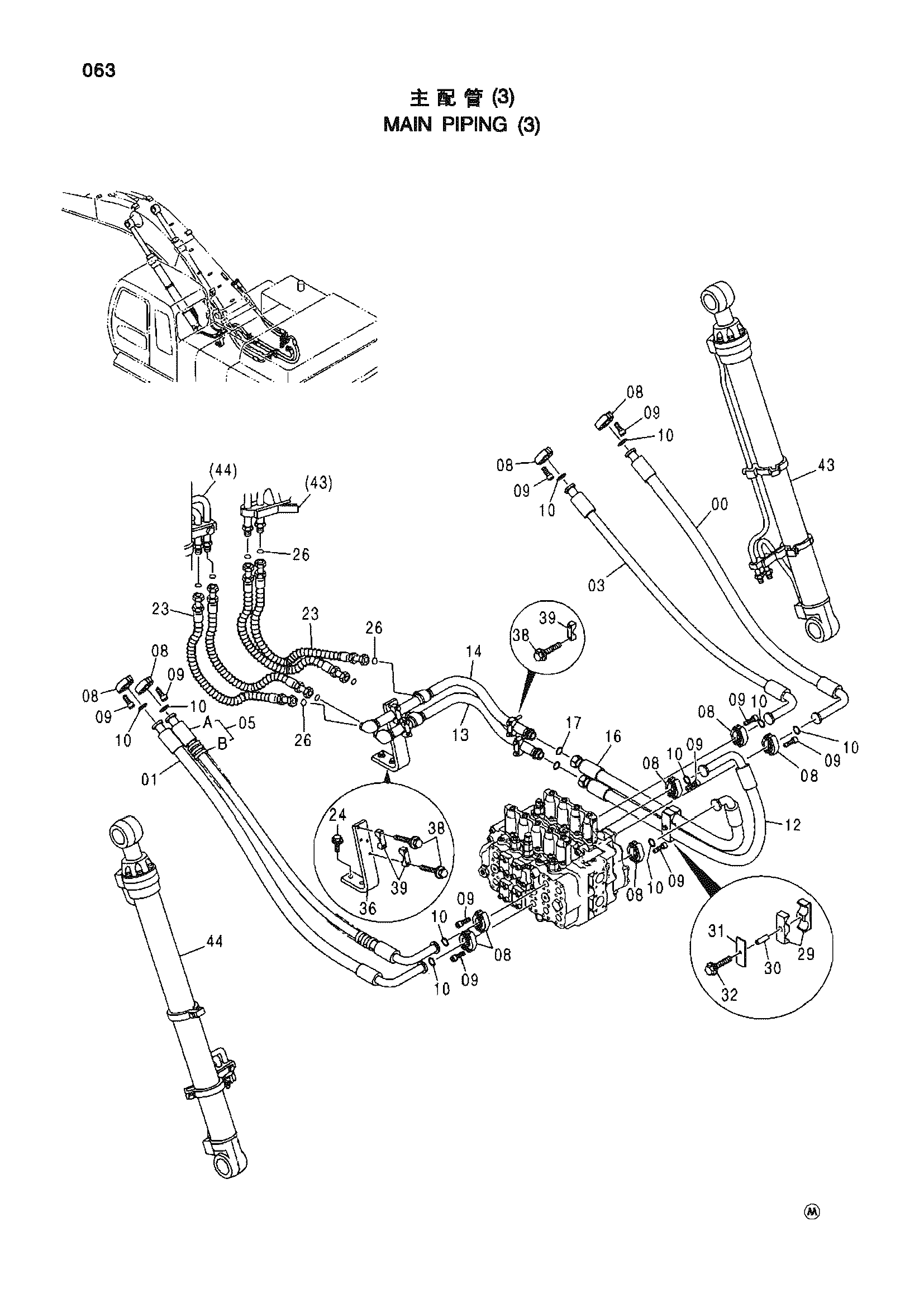

Заводская схема «Основные гидролинии (3)» для HITACHI ZX450H-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4345280 | Шланг | 1 |
| 01 | 4345281 | Шланг | 1 |
| 03 | 4369991 | Шланг | 1 |
| 05 | 9155746 | Шланг в сборе | 1 |
| 05A | 4369990 | Шланг | 1 |
| 05B | 4044420 | Защитный кожух | 4 |
| 08 | 4089703 | Разъёмный фланец | 20 |
| 09 | M341445 | Болт с внутренним шестигранником | 40 |
| 10 | 4508805 | Уплотнительное кольцо | 10 |
| 12 | 4383790 | Шланг | 1 |
| 13 | 8066121 | Трубка | 1 |
| 14 | 8066122 | Трубка | 1 |
| 16 | 4369871 | Шланг | 1 |
| 17 | 4187329 | Уплотнительное кольцо | 2 |
| 23 | 4373396 | Шланг | 4 |
| 24 | J281235 | Болт с шайбой | 2 |
| 26 | 4187328 | Уплотнительное кольцо | 8 |
| 29 | 4215878 | Хомут шланга | 2 |
| 30 | 4215879 | Проставка | 1 |
| 31 | 4215880 | Пластина | 1 |
| 32 | J271290 | Болт с шайбой | 1 |
| 36 | 3078970 | Кронштейн | 1 |
| 38 | J271275 | Болт с шайбой | 8 |
| 39 | 4334364 | Хомут трубки | 4 |
| 43 | 4310241 | Гидроцилиндр стрелы (правый) | 1 |
| 44 | 4310242 | Гидроцилиндр стрелы (левый) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450H-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
