Стрела детали — HITACHI ZX450H-HHE

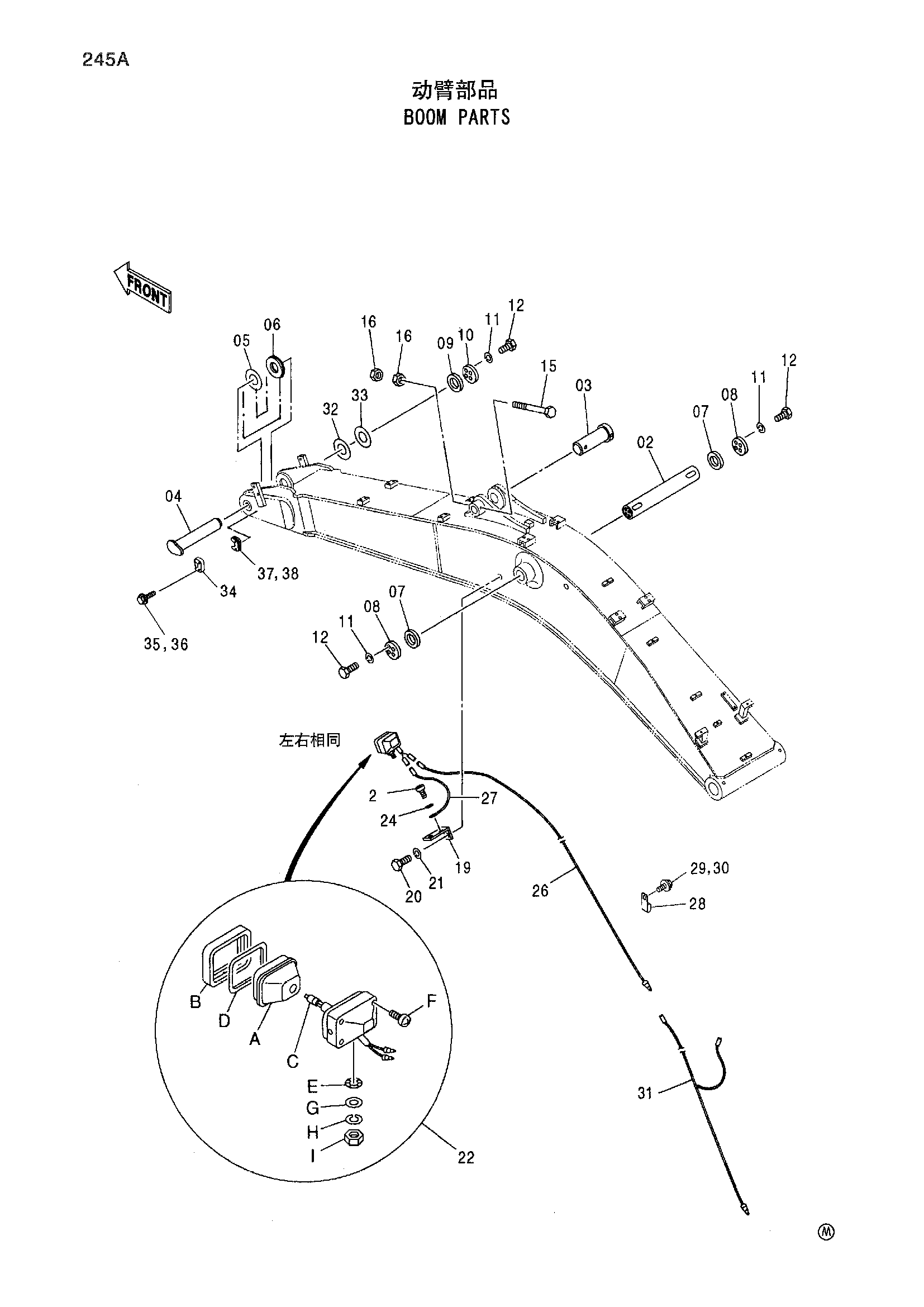

Заводская схема «Стрела детали» для HITACHI ZX450H-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 3038823 | Палец | 1 |
| 03 | 3038825 | Палец | 1 |
| 04 | 8097268 | Палец | 1 |
| 05 | 4232239 | Регулировочная шайба 1.2 | 2 |
| 06 | 4479444 | Пластина | 2 |
| 07 | 4040931 | Шайба | 2 |
| 08 | 4117700 | Ограничитель | 2 |
| 09 | 4488974 | Шайба | 1 |
| 10 | 4206989 | Ограничитель | 1 |
| 11 | A590920 | Пружинная шайба | 11 |
| 12 | J912050 | Болт | 11 |
| 15 | J932013 | Болт | 1 |
| 16 | J951020 | Гайка | 2 |
| 19 | 4224631 | Кронштейн | 2 |
| 20 | J901425 | Болт | 2 |
| 21 | A590914 | Пружинная шайба | 2 |
| 22 | 4336570 замена: 4326800 | Фонарь головка в сборе | 2 |
| 22 | 4326800 | Фонарь головка в сборе | 1 |
| 22A | 4326801 | Ленс блок | 1 |
| 22B | 4326802 | Рама | 1 |
| 22C | 4285648 | Лампа | 1 |
| 22D | 4326803 | Прокладка | 1 |
| 22E | 4307026 | Шайба | 1 |
| 22F | 4307027 | Винт | 4 |
| 22G | A590114 | Плоская шайба | 1 |
| 22H | A590914 | Пружинная шайба | 1 |
| 22I | J952014 | Гайка | 1 |
| 23 | M430610 | Винт | 2 |
| 24 | A590906 | Пружинная шайба | 2 |
| 26 | 4271787 | Жгут проводов | 2 |
| 27 | 4271788 | Жгут проводов | 2 |
| 28 | 4190271 | Зажим | 10 |
| 29 | J901016 | Болт | 10 |
| 30 | A590910 | Пружинная шайба | 10 |
| 31 | 4471222 | Жгут проводов | 1 |
| 32 | 4637470 | Регулировочная шайба | 1 |
| 33 | 4637471 | Регулировочная шайба | 1 |
| 34 | 4653241 | Пластина | 1 |
| 35 | J912455 | Болт | 2 |
| 36 | A590924 | Пружинная шайба | 2 |
| 37 | 4653226 | Регулировочная шайба | 1 |
| 38 | 4653227 | Регулировочная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450H-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
